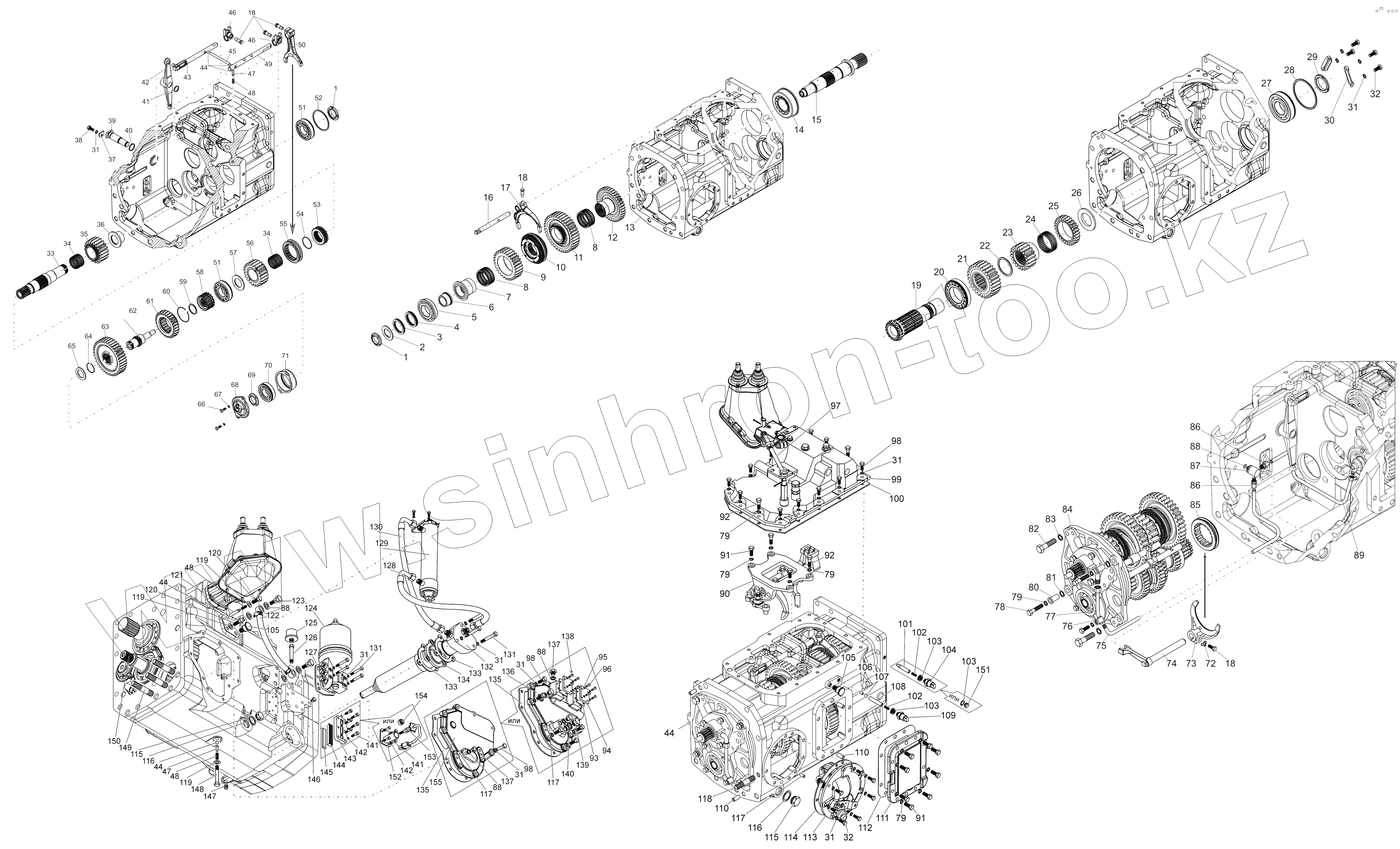

Каталог запасных частей к технике: МТЗ 1502. Коробка передач
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
31
31
31
31
31
32
32
33
34
34
35
36
37
38
39
40
41
42
43
44
44
44
44
45
46
46
47
47
48
48
48
49
50
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
79
79
79
79
80
81
82
83
84
85
86
86
87
88
88
88
88
89
90
91
91
92
92
93
94
95
96
97
98
98
98
99
100
101
102
102
103
103
103
104
105
105
106
107
108
109
110
110
111
112
113
114
115
115
116
116
117
117
117
118
119
119
119
120
120
121
122
123
124
125
126
127
128
129
130
131
131
132
133
133
134
135
135
136
137
137
138
139
140
141
141
142
142
143
144
145
146
147
148
149
150
151
152
153
154
155
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-1700010 | 1502-1700010 | Коробка передач | |
| 1 | 80-1701045 | Гайка | |
| 2 | 1522-1701354 | Шайба | |
| 3 | 1522-1701254 | Шайба 0,2 мм | |
| 4 | 1522-1701254-01 | Шайба 0,5 мм | |
| 5 | 6-67512АШ2 | Подшипник | |
| 6 | 1522-1701350 | Втулка | |
| 7 | 2025-1701349-Б | Втулка | |
| 8 | 664915Е | Подшипник | |
| 9 | 2025-1701314-Б | Шестерня | |
| 10 | 109/116 | Синхронизатор GT-D | |
| 11 | 2025-1701312-Б | Шестерня | |
| 12 | 2125-1701313-Б | Шестерня | |
| 13 | 2022-1701025-Б | Корпус | |
| 14 | 6-627613А1К | Подшипник | |
| 15 | 1802-1701252 | Вал | |
| 16 | 2022-1702037-Б | Поводок | |
| 17 | 1222-1702029 | Вилка | |
| 18 | 80-1702108 | Болт | |
| 19 | 2022-17012402 | Вал | |
| 20 | 692215К1М | Подшипник | |
| 21 | 2022-1701221 | Шестерня | |
| 22 | Кольцо2С75 | Кольцо | |
| 23 | 2022-1701224 | Шестерня | |
| 24 | К80x88x30Е | Подшипник К80x88x30Е | |
| 25 | 2022-1701202 | Шестерня | |
| 26 | 2022-1701226 | Шайба | |
| 27 | 50312А | Подшипник | |
| 28 | 80-1701206 | Кольцо | |
| 29 | 2823-1701049 | Гайка | |
| 30 | 80-1701205 | Планка | |
| 31 | 4598166067 | Шайба 10ОТ | |
| 32 | БолтM10-6gx30.88.35.019 | Болт | |
| 33 | 2022-1701330 | Вал | |
| 34 | 664910Е | Подшипник | |
| 35 | 2022-1701361 | Шестерня | |
| 36 | 2022-1701339-Б | Втулка | |
| 37 | 85-1702043 | Пластина | |
| 38 | БолтM10-6gx20.88.35.019 | Болт M10-6gx20.88.35.019 | |
| 39 | 85-1702042 | Ось | |
| 40 | Кольцо026-030-25-2-2 | Кольцо 026-030-25-2-2 | |
| 41 | КольцоС25 | Кольцо С25 | |
| 42 | 85-1702041 | Коромысло | |
| 43 | 85-1702050 | Поводок | |
| 44 | Шарик10,0-60 | Шарик 10,0-60 | |
| 45 | 2022-1702046 | Шток | |
| 46 | 85-1702045 | Поводок | |
| 47 | 80-1704039 | Направляющая | |
| 48 | 50-1702148-А | Пружина фиксатора | |
| 49 | 2022-1702035 | Поводок | |
| 50 | 2022-1702027 | Вилка | |
| 51 | 692309КМ | Подшипник | |
| 52 | 80-1701396 | Кольцо | |
| 53 | 2022-1701352 | Втулка | |
| 54 | 54-31-472 | Кольцо пружинное | |
| 55 | 2022-1701343 | Муфта | |
| 56 | 2022-1701351 | Шестерня | |
| 57 | 2022-1701305 | Шайба | |
| 58 | 2022-1701346 | Втулка | |
| 59 | КольцоС45 | Кольцо С45 | |
| 60 | 2022-1701347 | Кольцо пружинное | |
| 61 | 2022-1701344 | Шестерня | |
| 62 | 2022-1701325 | Вал | |
| 63 | 2022-1701340-А | Шестерня | |
| 64 | 2022-1701307 | Кольцо | |
| 65 | 2022-1701306-А | Втулка | |
| 66 | БолтM8-6gx25.88.35.019 | Болт | |
| 67 | 4598166046 | Шайба 8Т | |
| 68 | 2022-1701310 | Стакан | |
| 69 | 2022-1701049 | Гайка | |
| 70 | SKFNUP308EC | Подшипник | |
| 71 | 2022-1701317 | Стакан | |
| 72 | 80-1702311 | Шайба | |
| 73 | 85-1702034 | Вилка | |
| 74 | 2022-1702038 | Поводок | |
| 75 | 80-1701430 | Трубка | |
| 76 | 70-1115012 | Хомутик | |
| 77 | 48А-3801023 | Трубка | |
| 78 | БолтM12-6gx60.88.35.019 | Болт M12-6gx60.88.35.019 | |
| 79 | 4598166068 | Шайба 12ОТ | |
| 80 | 1222-1701071 | Штифт | |
| 81 | 1222-1701072 | Шайба | |
| 82 | БолтM16-6gx45.88.35.019 | Болт M16-6gx45.88.35.019 | |
| 83 | 4598166070 | Шайба 16ОТ | |
| 84 | 1222-1701020-02 | Узел передач | |
| 85 | 80-1701184 | Муфта | |
| 86 | 80-1701549 | Штуцер | |
| 87 | 80-1701057 | Штуцер | |
| 88 | Д18-055-А | Шайба | |
| 89 | 80-1701420 | Трубка | |
| 90 | 1222-1702080 | Корпус вилок | |
| 91 | БолтM12-6gx30.88.35.019 | Болт | |
| 92 | 50-1702092 | Болт призонный М12х42 | |
| 93 | 2102-1802019 | Прокладка | |
| 94 | 1221-1802012 | Крышка | |
| 95 | 4598166044 | Шайба 5Т | |
| 96 | ВинтB.M5-6gx16.58.019 | Винт B.M5-6gx16.58.019 | |
| 97 | 1502-1701010 | Тяга | |
| 98 | БолтM10-6gx35.88.35.019 | Болт M10-6gx35.88.35.019 | |
| 99 | 1222-1702010-01 | Механизм управления коробкой передач | |
| 100 | 85-1702026 | Прокладка | |
| 101 | 2022-1702306 | Штифт | |
| 102 | 12-23-668-А | Пружина | |
| 103 | 50-1702048 | Прокладка | |
| 104 | ВК12-51 | Выключатель ТУ РБ37334210.015-97 | |
| 105 | 50-1002318-Б | Рым | |
| 106 | 85-1702301 | Ось | |
| 107 | Шарик12,7-60 | Шарик 12,7-60 | |
| 108 | 2022-1702305 | Штифт | |
| 109 | ВК12-41 | Выключатель | |
| 110 | Д01-015 | Штифт установочный | |
| 111 | 2022-1701454 | Крышка | |
| 112 | 2022-1701456 | Прокладка | |
| 113 | 1222-1704010 | Привод насоса | |
| 114 | 80-1704016 | Прокладка | |
| 115 | 80-4608021 | Заглушка | |
| 116 | Кольцо027-032-30-1-4 | Кольцо | |
| 117 | ШЦК10x25 | Штифт | |
| 118 | 80-1701525 | Шпилька | |
| 119 | 85-1702051 | Шайба | |
| 120 | БолтM12-6gx25.88.35.019 | Болт | |
| 121 | 85-1702048 | Штифт | |
| 122 | 1222-1702130-01 | Маслопровод | |
| 123 | Д18-051 | Болт | |
| 124 | 80-1737110 | Фильтр-распределитель в сборе | |
| 125 | ДД-20М | Датчик давления | |
| 126 | 1221-1737099 | Штуцер | |
| 127 | 80-1737112 | Прокладка | |
| 128 | 952-4607140-02 | Рукав | |
| 129 | 1502-1701200 | Фильтр | |
| 130 | 952-4607140-03 | Рукав высокого давления | |
| 131 | БолтM10-6gx70.88.35.019 | Болт M10-6gx70.88.35.019 | |
| 132 | 1502-1701170 | Крышка | |
| 133 | 80-1716016 | Прокладка | |
| 134 | 1502-1701180 | Корпус | |
| 135 | 80-1701399-Б | Прокладка | |
| 136 | 1221-1802016 | Крышка | |
| 137 | 1221-1802091 | Пробка резьбовая | |
| 138 | Шарик7,938-100 | Шарик 7,938-100 | |
| 139 | 70-4608027 | Пробка | |
| 140 | Кольцо019-023-25-2-4 | Кольцо | |
| 141 | БолтM6-6gx16.88.35.019 | Болт | |
| 142 | 4598166045 | Шайба 6Т | |
| 143 | 85-4608088-Б | Корпус | |
| 144 | 85-4608086-Б | Уплотнитель | |
| 145 | 85-4608087-Б | Указатель | |
| 146 | КГ1/8dmА12.019 | Пробка | |
| 147 | ПККГ3/8dm | Пробка | |
| 148 | БолтM12-6gx55.88.35.019 | Болт M12-6gx55.88.35.019 | |
| 149 | 2102-1701525 | Шпилька | |
| 150 | 2022-1701160 | Вал | |
| 151 | 2025-1701531 | Пробка | |
| 152 | 1502-1700210 | Кожух | |
| 153 | ДГС-М-101-12-01 | Датчик гидросигнализатор | |
| 154 | ПКШкг1/8dm | Пробка | |
| 155 | 1502-1701016 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
