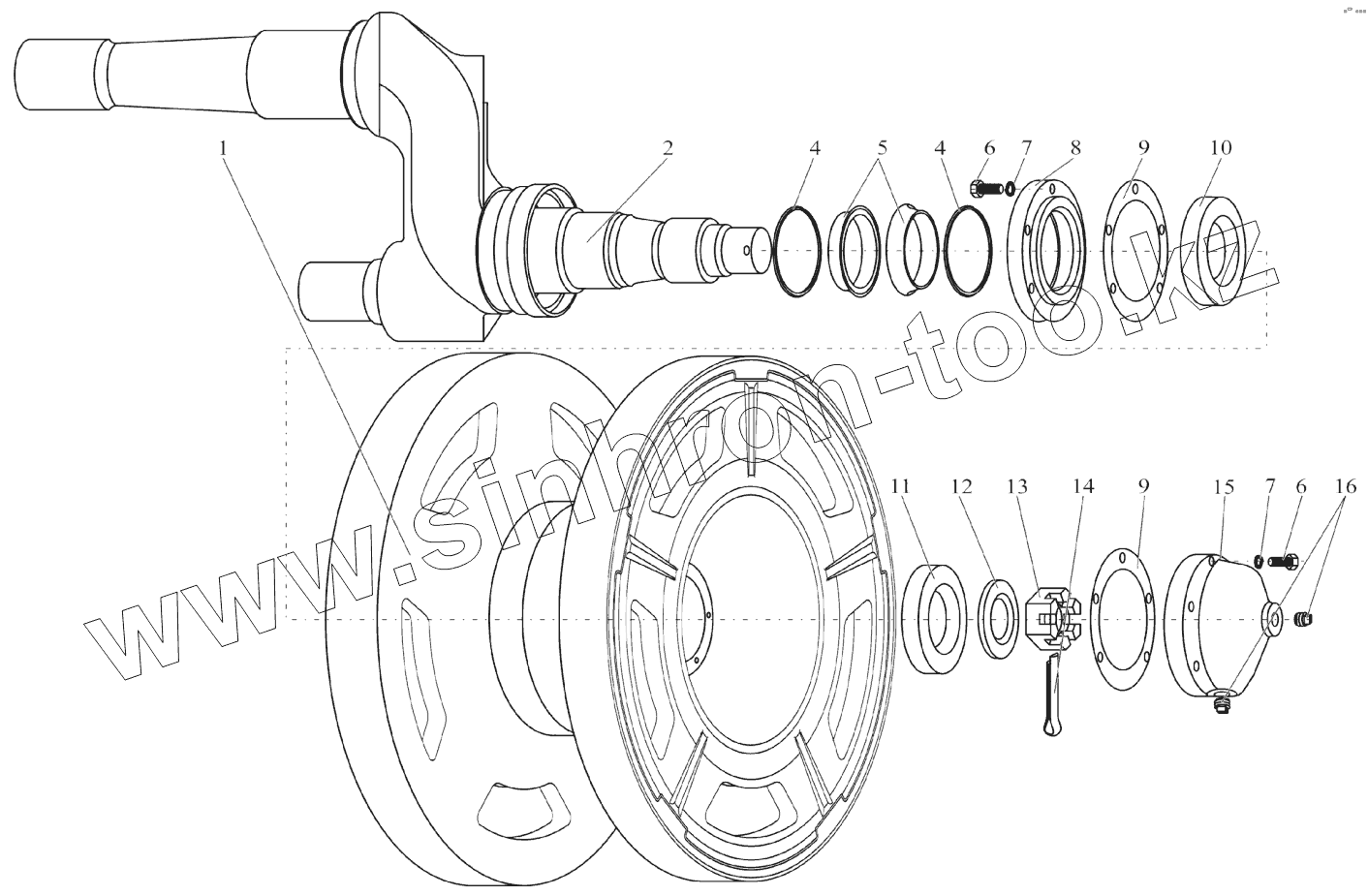

Каталог запасных частей к технике: МТЗ 1502. Колесо направляющее

Тип техники

Марка

Модель

Схема

1

2

4

4

5

6

6

7

7

8

9

9

10

10

11

11

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1502-3211030-А1	1502-3211030-А1		Колесо направляющее
1	2103-3211110-Б		Колесо направляющее
2	2103-3211050-Б		Ось коленчатая
4	2103-3211047-А		Кольцо
5	2103-3211046-А		Кольцо скольжения
6	БолтM10-6gx30.88.35.019		Болт
7	4598166067		Шайба 10ОТ
8	2103-3211048-Б		Корпус
9	1802-3211038		Прокладка
10	7513		Подшипник
10	6-7513А		Подшипник
11	7311		Подшипник
11	6-7311А		Подшипник
11	6-7311АК		Подшипник
12	2103-3211043		Шайба
13	2103-3211041		Гайка
14	Шплинт6.3x63.019		Шплинт 6.3x63.019
15	1802-3211037		Крышка
16	ПККГ3/8dm		Пробка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
