Каталог запасных частей к технике: МТЗ 1502. Каток

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

5

6

7

8

8

9

10

11

12

13

14

15

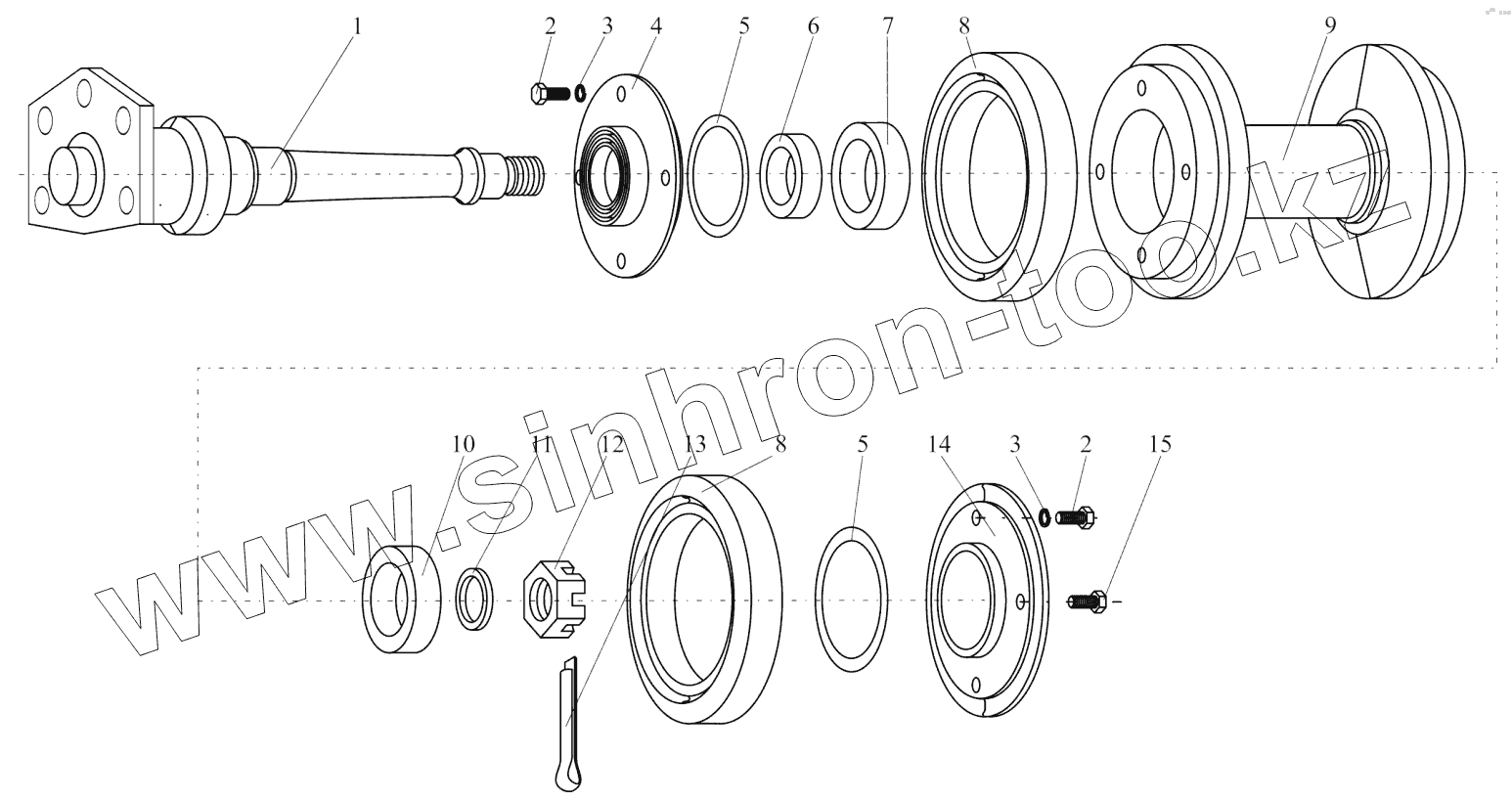

Позиция на иллюстрации	Заводской номер детали		Название детали
1502-3206100	1502-3206100		Каток
1	1502-3206110		Кронштейн
2	БолтM12-6gx40.88.35.019		Болт
3	4598166068		Шайба 12ОТ
4	1802-3206101-Б		Крышка лабиринтная
5	1802-3206013		Прокладка
6	Манжета1.2-60x85-1		Манжета 1.2-60x85-1
7	309К		Подшипник
8	1802-3206104		Бандаж
9	1802-3206120		Корпус катка
10	407		Подшипник 407
11	1802-3206105		Шайба
12	1802-3206106		Гайка
13	Шплинт6.3x63.019		Шплинт 6.3x63.019
14	1802-3206102		Крышка
15	1802-3206103		Пробка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
