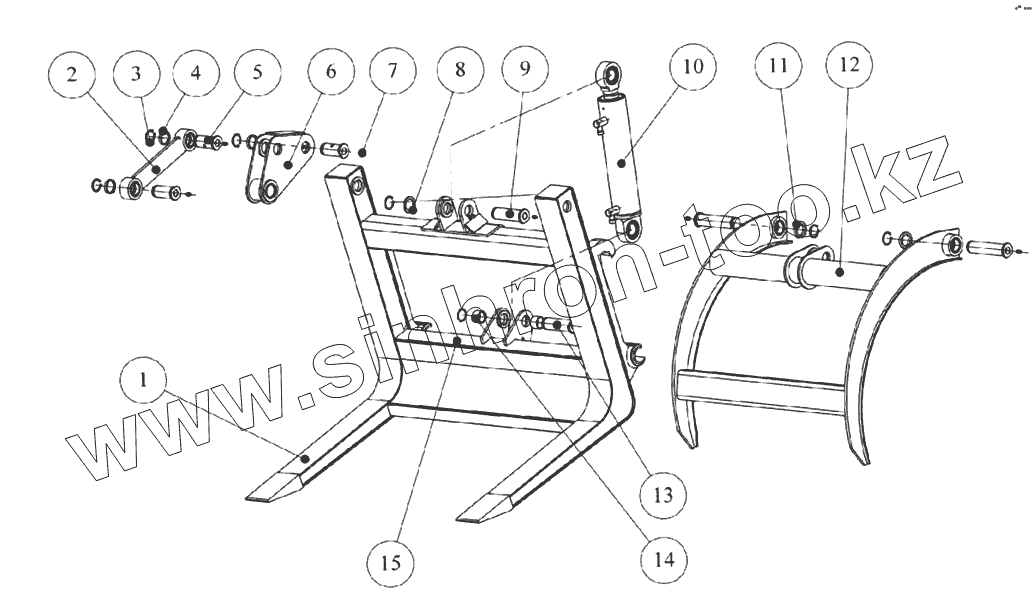

Каталог запасных частей к технике: Мозырский МЗ ПТС-1. Вилы с прижимом ПТС-11.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6.02.08-10кп | 6.02.08-10кп | Шайба | |
| М6-7Н.5.019 | М6-7Н.5.019 | Гайка | |
| M6-8gx35.48.019 | M6-8gx35.48.019 | Болт | |
| 1 | ПТС-11.00.100 | Вилы | |
| 2 | ПФС-0,75.30.00.300 | Рычаг | |
| 3 | В40 | Кольцо | |
| 4 | ПФС-0,75.30.00.004 | Втулка | |
| 5 | ПФС-0,75.00.00.003 | Палец | |
| 6 | ПФС-0,75.30.00.400 | Рычаг | |
| 7 | 1.2 Ц6 | Масленка | |
| 8 | ПФС-0,75.00.00.004 | Втулка | |
| 9 | ПФС-0,75.30.00.001-02 | Палец | |
| 10 | УГЦ80.070.000.000-06 | Гидроцилиндр | |
| 11 | ПФС-0,75.30.00.002 | Шайба | |
| 12 | ПТС-11.00.200 | Захват | |
| 13 | ПФС-0,75.30.00.001-03 | Палец | |
| 14 | ПФС-0,75.00.00.004-02 | Втулка | |
| 15 | У459.027-02 | Зажим |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
