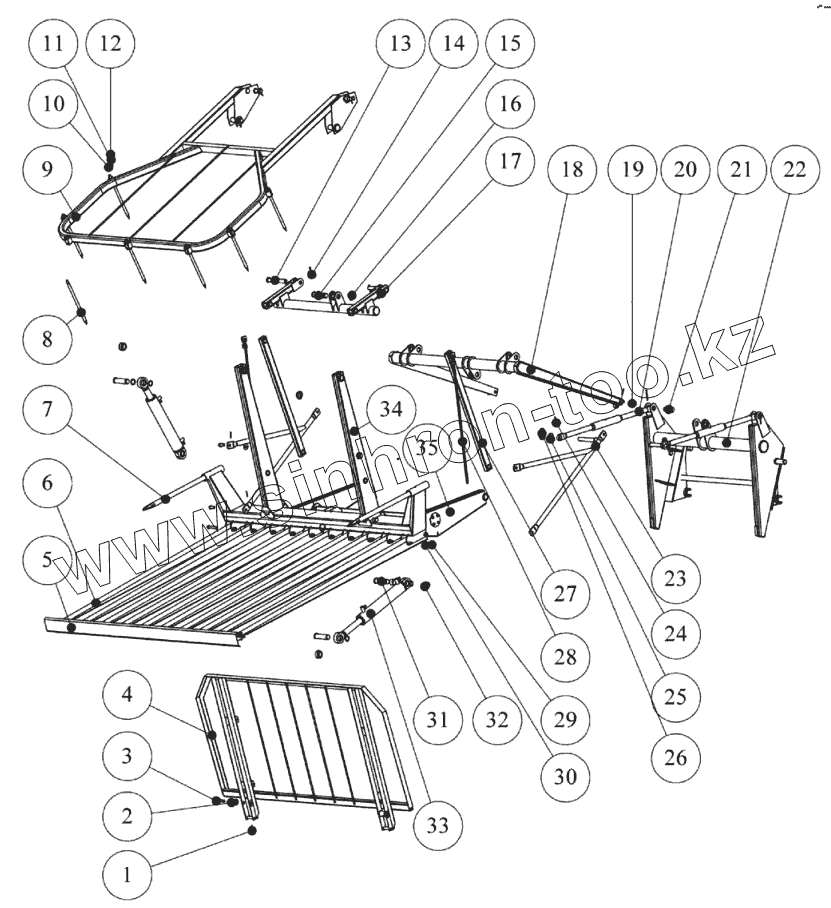

Каталог запасных частей к технике: Мозырский МЗ ПТС-1. Приспособление для скирдования ПТС-15.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4x36.019 | Шплинт | |
| 2 | ПС-1.00.011 | Ролик | |
| 3 | ПС-1.00.012 | Ось | |
| 4 | ПТС-15.05.000 | Стенка сталкивающая | |
| 5 | ПТС-15.15.000 | Ограждение | |
| 6 | ПТС-15.04.000 | Палец | |
| 7 | ПС-1.00.001 | Штифт | |
| 8 | ПТС-15.00.003 | Штифт | |
| 9 | ПТС-15.07.000 | Рамка | |
| 10 | С30.01.08кп.019 | Шайба | |
| 11 | 16.65Г.019 | Шайба | |
| 12 | М16-6Н.5.019 | Гайка | |
| 13 | ПС-1.00.006 | Палец | |
| 14 | 6,3x71.019 | Шплинт | |
| 15 | ПТС-00.00.003-04 | Палец | |
| 16 | А40ГОСТ 13942-86 | Кольцо | |
| 17 | ПТС-15.09.000 | Траверса | |
| 18 | ПТС-15.10.000 | Рычаг | |
| 19 | С20.01.08кп.019 | Шайба | |
| 20 | ПС-1.11.000 | Талреп | |
| 21 | ПС-1.00.006-01 | Палец | |
| 22 | ПТС-15.01.000 | Рама | |
| 23 | ПС-1.12.000 | Звено | |
| 24 | 5x56.019 | Шплинт | |
| 25 | ПТС-15.00.005 | Шайба | |
| 26 | ПС-1.00.019 | Серьга | |
| 27 | ПТС-15.06.000 | Штанга | |
| 28 | КСЛ-0000.619 | Пружина | |
| 29 | М16-6Н.5.019 | Гайка | |
| 30 | С16.01.08кп.019 | Шайба | |
| 31 | ПТС-00.00.003-05 | Палец | |
| 32 | ПС-1.00.007 | Кольцо | |
| 33 | УГЦ80.070.000.000 | Гидроцилиндр | |
| 34 | ПТС-15.03.000 | Рама | |
| 35 | ПТС-15.02.000 | Стрела |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
