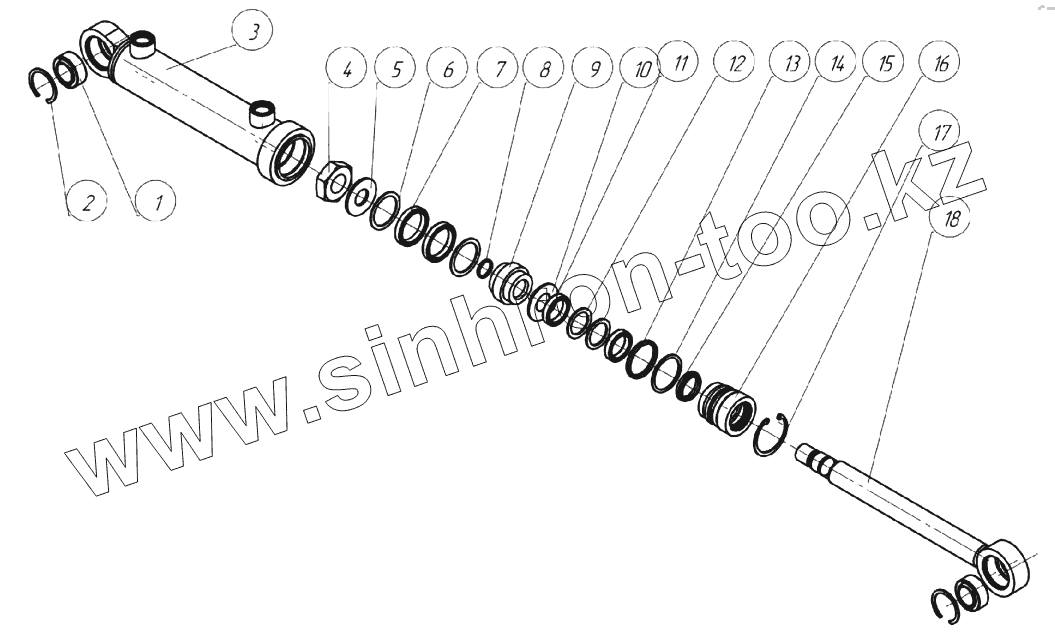

Каталог запасных частей к технике: Мозырский МЗ ПТС-1. Гидроцилиндр УГЦ50.10.00.000-05
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ШC-25 | Подшипник | |
| 2 | В42 | Кольцо | |
| 3 | УГЦ50.10.01.000-05 | Цилиндр | |
| 4 | УГЦ80.070.000.002-03 | Гайка | |
| 5 | УГЦ50.10.00.002 | Шайба | |
| 6 | УК3.1-26 | Кольцо защитное | |
| 7 | 1-50x40 | Манжета | |
| 8 | 020-024-25 | Кольцо | |
| 9 | УГЦ50.00.00.007 | Поршень | |
| 10 | УГЦ50.10.00.003 | Кольцо | |
| 11 | 1-40x30 | Манжета | |
| 12 | УК3.1-27 | Кольцо защитное | |
| 13 | 042-050-46 | Кольцо | |
| 14 | УК3.1-08 | Кольцо защитное | |
| 15 | 2-30 | Грязесъемник | |
| 16 | УГЦ50.10.00.001 | Втулка | |
| 17 | В52 | Кольцо | |
| 18 | УГЦ50.10.02.000-01 | Шток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
