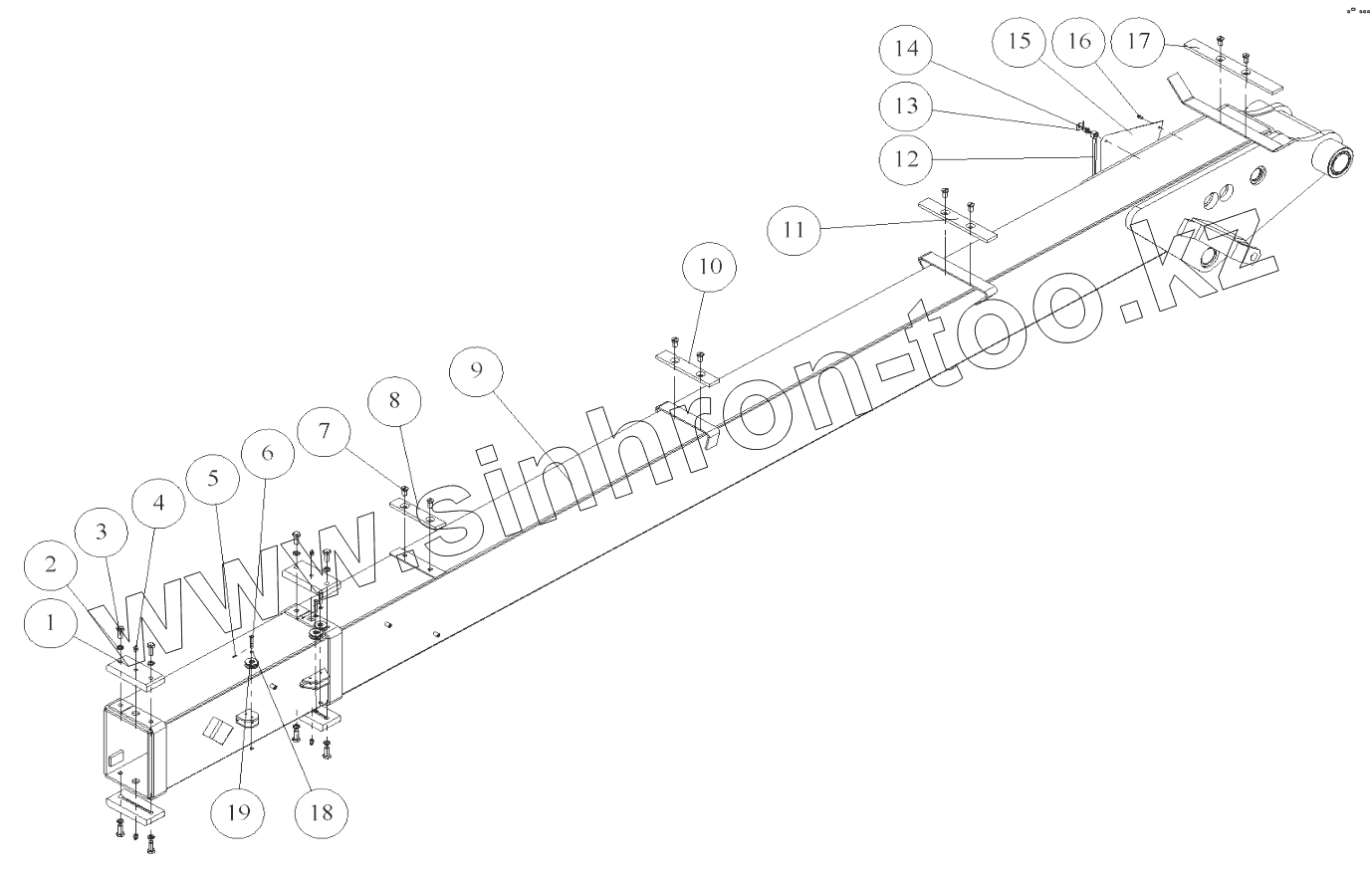

Каталог запасных частей к технике: Мозырский МЗ ОПТ-9195. Основание стрелы ОПТ-9195.70.01.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ОПТ-9195.70.01.001 | Подшипник | |
| 2 | 12.65Г | Шайба | |
| 3 | М12-8gх30.48 | Болт | |
| 4 | 1.2УХЛ4 | Масленка | |
| 5 | 1,6х12 | Шплинт | |
| 6 | 6-6Н11х40 | Ось | |
| 7 | ВМ12-8gх25.48 | Винт | |
| 8 | ОПТ-9195.52.01.001 | Накладка | |
| 9 | ОПТ-9195.70.01.100 | Корпус | |
| 10 | ОПТ-9195.52.01.001-01 | Накладка | |
| 11 | ОПТ-9195.52.01.001-02 | Накладка | |
| 12 | ОПТ-9195.52.01.200 | Стрелка | |
| 13 | 8.02.Ст3 | Шайба | |
| 14 | ОПТ-9195.52.01.007 | Ось | |
| 15 | ОПТ-9195.52.01.006 | Табличка | |
| 16 | ВМ6-8gх12.48 | Винт | |
| 17 | ОПТ-9195.52.01.001-03 | Накладка | |
| 18 | 6.02.Ст3 | Шайба | |
| 19 | ОПТ-9195.52.01.008 | Блок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
