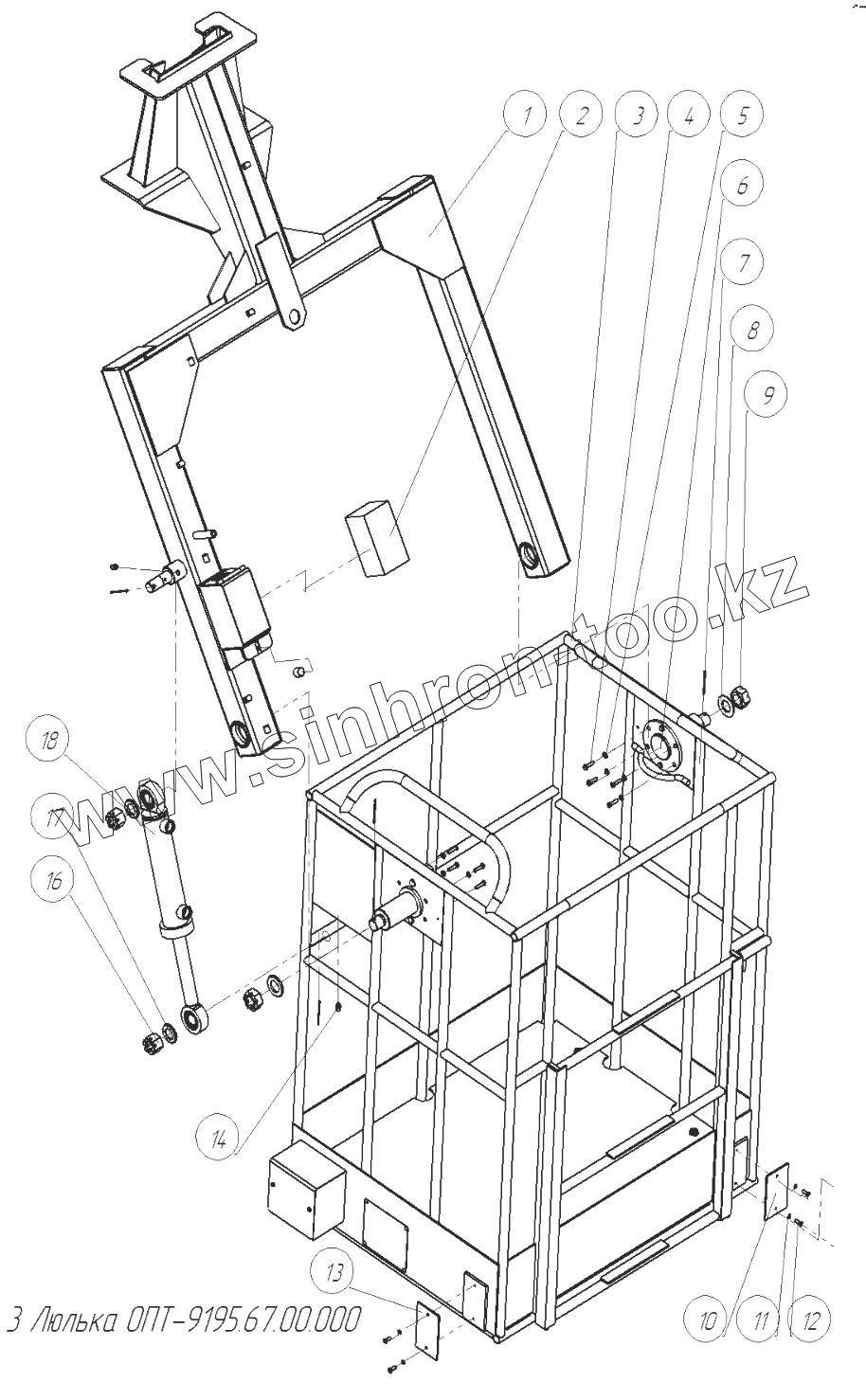

Каталог запасных частей к технике: Мозырский МЗ ОПТ-9195. Люлька ОПТ-9195.67.00.000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ОПТ-9195.67.01.000 | Вилка | |
| 2 | ОПТ-9195.62.07.000 | Кнопочный пост | |
| 3 | ОПТ-9195.67.02.000 | Корзина | |
| 4 | М8-8gх25.66.019 | Болт | |
| 5 | 8.65Г.019 | Шайба | |
| 6 | ОПТ-9195.67.08.000 | Вал | |
| 7 | 5х50 | Шплинт | |
| 8 | 27.02.Ст3.019 | Шайба | |
| 9 | М27х2-6Н.6.019 | Гайка | |
| 10 | 32223731 | Световозвращатель | |
| 11 | 6.65Г | Шайба | |
| 12 | ВМ6-8gх18.48 | Винт | |
| 13 | 32123731 | Световозвращатель | |
| 14 | 1.2УХЛ4 | Масленка | |
| 16 | М24х2-6Н.6.019 | Гайка | |
| 17 | 24.02.Ст3.019 | Шайба | |
| 18 | УГЦ50.10.00.000-06 | Гидроцилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
