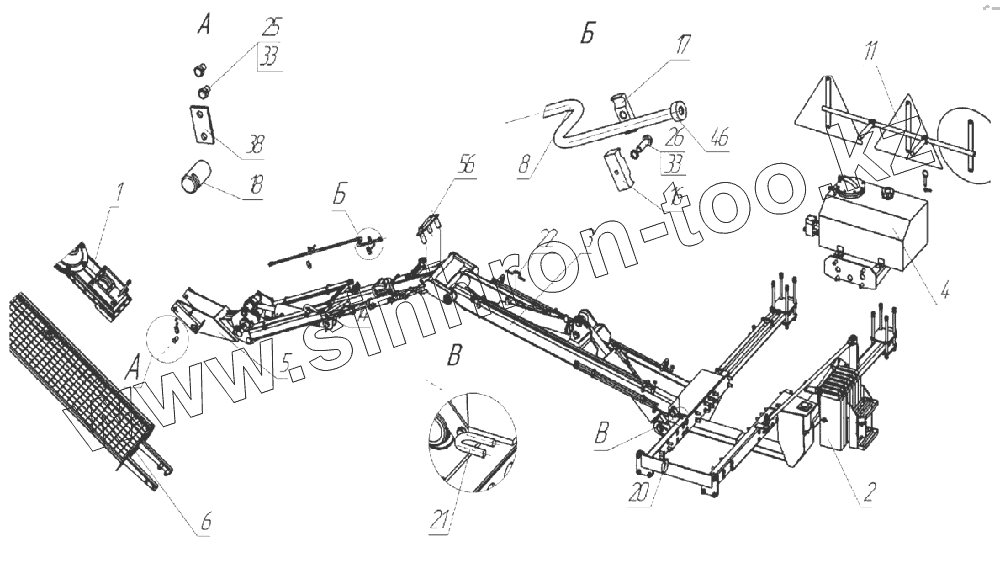

Каталог запасных частей к технике: Мозырский МЗ КРД-1,5. Общий вид косилки КРД-1,5
1
1
2
3
4
4
5
6
8
11
16
17
18
20
21
22
25
26
33
33
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | K-1.01.00.000-01 | Аппарат режущий | |
| 1 | K-1.01.00.000 | Аппарат режущий | |
| 2 | КРД-1,5.03.10.000 | Установка противовеса | |
| 3 | КРД-1,5.03.00.000 | Механизм навески | |
| 4 | КРД-1,5.04.00.000 | Гидросистема | |
| 4 | КРД-1,5.04.00.000-01 | Гидросистема | |
| 5 | КРД-1.5.05.00.000 | Кронштейн | |
| 6 | КРД-1,5.06.00.000 | Установка ограждения | |
| 8 | КРД-1,5.08.00.000 | Трубопровод | |
| 11 | КРД-1,5.14.00.000 | Установка дорожных знаков | |
| 14 | КРД-1,5.00.00.002 | Крюк | |
| 16 | КРД-1,5.04.00.001 | Опора | |
| 17 | КРД-1,5.04.00.002 | Крышка | |
| 18 | КРД-1,5.00.00.004 | Ось | |
| 20 | МП-2Б.07.00.001 | Крюк | |
| 21 | КРД-1,5.15.01.007 | Скоба | |
| 22 | У819.003 | Скоба грузовая | |
| 25 | М8-8gx12.48 | Болт М8-8gx12.48 | |
| 26 | М8-8gx25.48 | Болт М8-8gx25.48 | |
| 33 | 8.65Г | Шайба | |
| 38 | КРД-1,5.00.00.007 | Планка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
