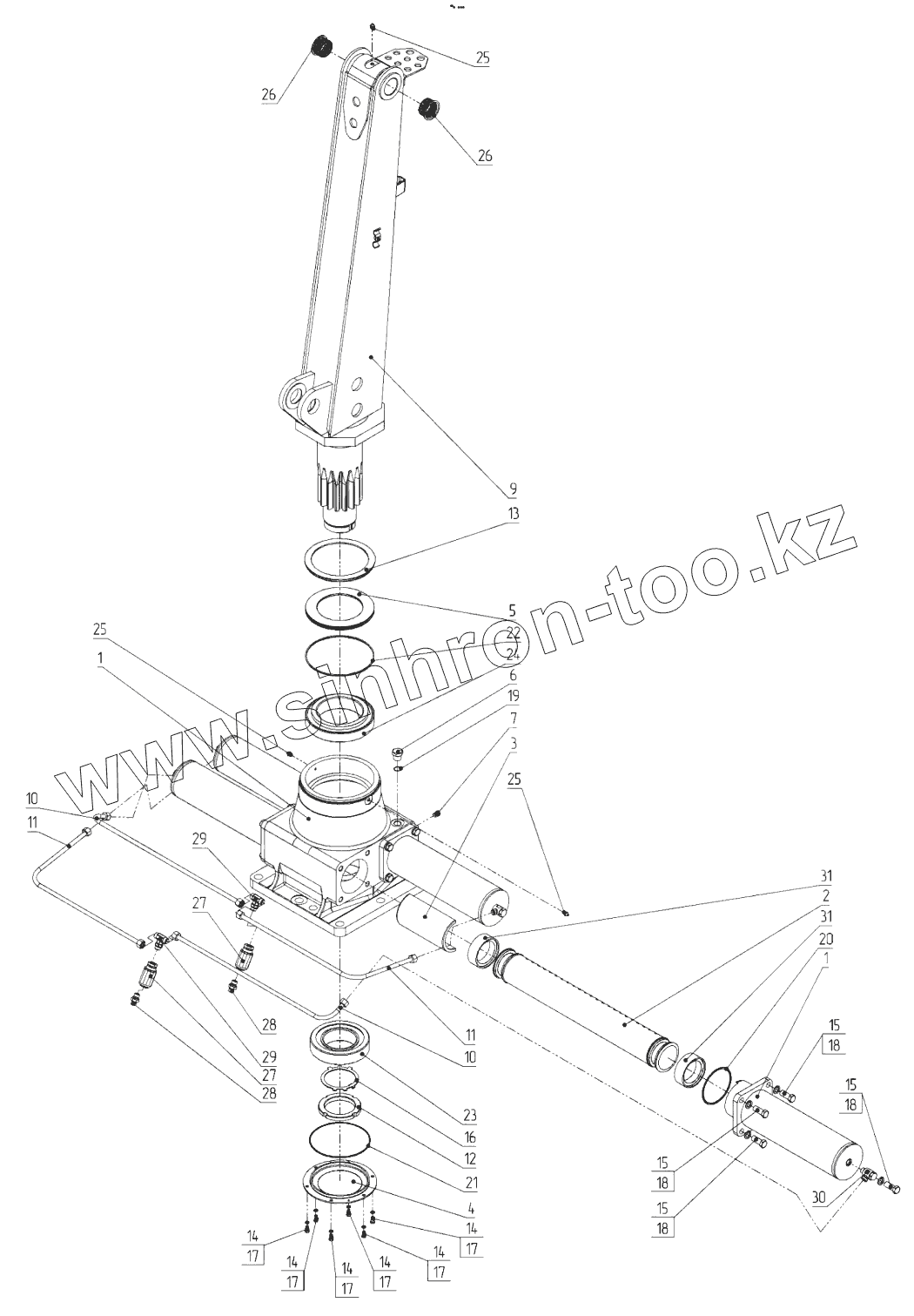

Каталог запасных частей к технике: Мозырский МЗ ГМ-42Т. Устройство опорно-поворотное
ГМ42М-01000
1
1
2
3
4
5
6
7
9
10
10
11
11
12
13
14
14
14
14
14
14
15
15
15
15
16
17
17
17
17
17
17
18
18
18
18
19
20
21
22
23
24
25
25
25
26
26
27
27
28
28
29
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГМ42М-01000 | ГМ42М-01000 | Устройство опорно-поворотное | |
| 1 | ГМ42М-01001 | Корпус | |
| 2 | ГМ42М-01002 | Шток-рейка | |
| 3 | ГМ42М-01003 | Подшипник скольжения | |
| 4 | ГМ42М-01004 | Крышка | |
| 5 | ГМ42М-01005 | Стакан | |
| 6 | ГМ42М-01006 | Заглушка-щуп | |
| 7 | ГМ42М-01007 | Пробка | |
| 8 | ГМ42М-01010 | Гильза | |
| 9 | ГМ42М-01020 | Колонна | |
| 10 | ГМ42М-01070 | Трубопровод | |
| 11 | ГМ42М-01070-01 | Трубопровод | |
| 12 | ГМ42-07 00 006 | Гайка | |
| 13 | ГМ42-07 00 107 | Пыльник | |
| 14 | Болт М8-6gx20.45.0115 | Болт М8-6gx20.45.0115 | |
| 15 | Болт М16х1,5-6gx40.109.40Х.0115 | Болт М16х1,5-6gx40.109.40Х.0115 | |
| 16 | Шайба Н95.01.08кп05 | Шайба Н95.01.08кп05 | |
| 17 | Шайба 8.65Г.0115 | Шайба 8.65Г.0115 | |
| 18 | Шайба 16.65Г.0115 | Шайба 16.65Г.0115 | |
| 19 | Кольцо 019-023-25-2-2 | Кольцо 019-023-25-2-2 | |
| 20 | Кольцо 115-125-58-2-2 | Кольцо 115-125-58-2-2 | |
| 21 | Кольцо 180-185-36-2-2 | Кольцо 180-185-36-2-2 | |
| 22 | Кольцо 205-210-36-2-2 | Кольцо 205-210-36-2-2 | |
| 23 | Подшипник 7520 | Подшипник 7520 | |
| 24 | Подшипник 2007128 | Подшипник 2007128 | |
| 25 | Масленка 1.2.Ц6 | Масленка 1.2.Ц6 | |
| 26 | 50/55/65x50 WF-WB702 | Втулка бронзовая | |
| 27 | VRF02S | Дроссель односторонний с обратным клапаном | |
| 28 | 100507.1 | Штуцер | |
| 29 | 107007.1 | Тройник | |
| 30 | 101407.1 | Соединение | |
| 31 | 10000750225 CХ | Уплотнение поршневое |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
