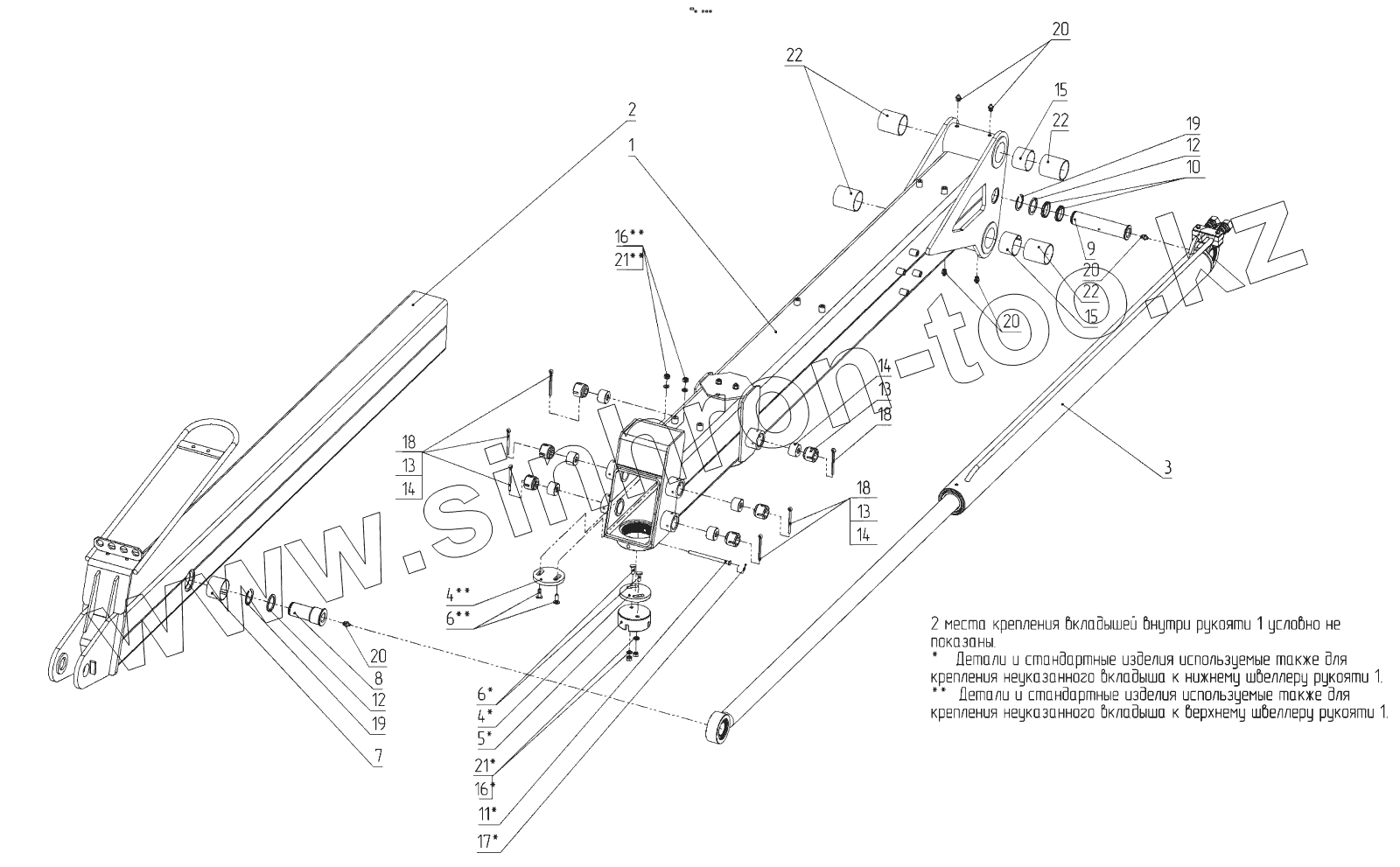

Каталог запасных частей к технике: Мозырский МЗ ГМ-42Т. Рукоять
1
2
3
4
4
5
6
6
7
8
9
10
11
12
12
13
13
13
14
14
14
15
15
16
16
17
18
18
18
19
19
20
20
20
20
21
21
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГМ42Т-03000 | ГМ42Т-03000 | Рукоять | |
| 1 | ГМ42Т-03010 | Рукоять | |
| 2 | ГМ42Т-03050 | Рукоять выдвижная | |
| 3 | ГМ63 010 000-Б | Гидроцилиндр удлинителя | |
| 4 | ГМ42Т-04 00 001 | Вкладыш | |
| 5 | ГМ42Т-04 00 002 | Винт | |
| 6 | ГМ42Т-04 00 003 | Болт | |
| 7 | ГМ42Т-04 00 004 | Втулка | |
| 8 | ГМ42Т-04 00 006 | Палец | |
| 9 | ГМ42Т-04 00 007 | Палец | |
| 10 | ГМ42Т-04 00 008 | Втулка | |
| 11 | ГМ42Т-04 00 009 | Ось | |
| 12 | ГМ42Т-04 00 011 | Шайба | |
| 13 | ЛВ-203 01 025 | Пробка | |
| 14 | М75-04 01 02 109 | Вкладыш | |
| 15 | ГМ42-11 00 001 | Втулка | |
| 16 | Гайка М8-6Н.04.019 | Гайка М8-6Н.04.019 | |
| 17 | Шплинт 1,6х16.019 | Шплинт 1,6х16.019 | |
| 18 | Шплинт 5х63.019 | Шплинт 5х63.019 | |
| 19 | Кольцо С35 | Кольцо С35 | |
| 20 | Масленка 1.2.Ц6 | Масленка 1.2.Ц6 | |
| 21 | Шайба 8Т | Шайба 8Т | |
| 22 | Втулка бронзовая 50/55х60 WB702 | Втулка бронзовая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
