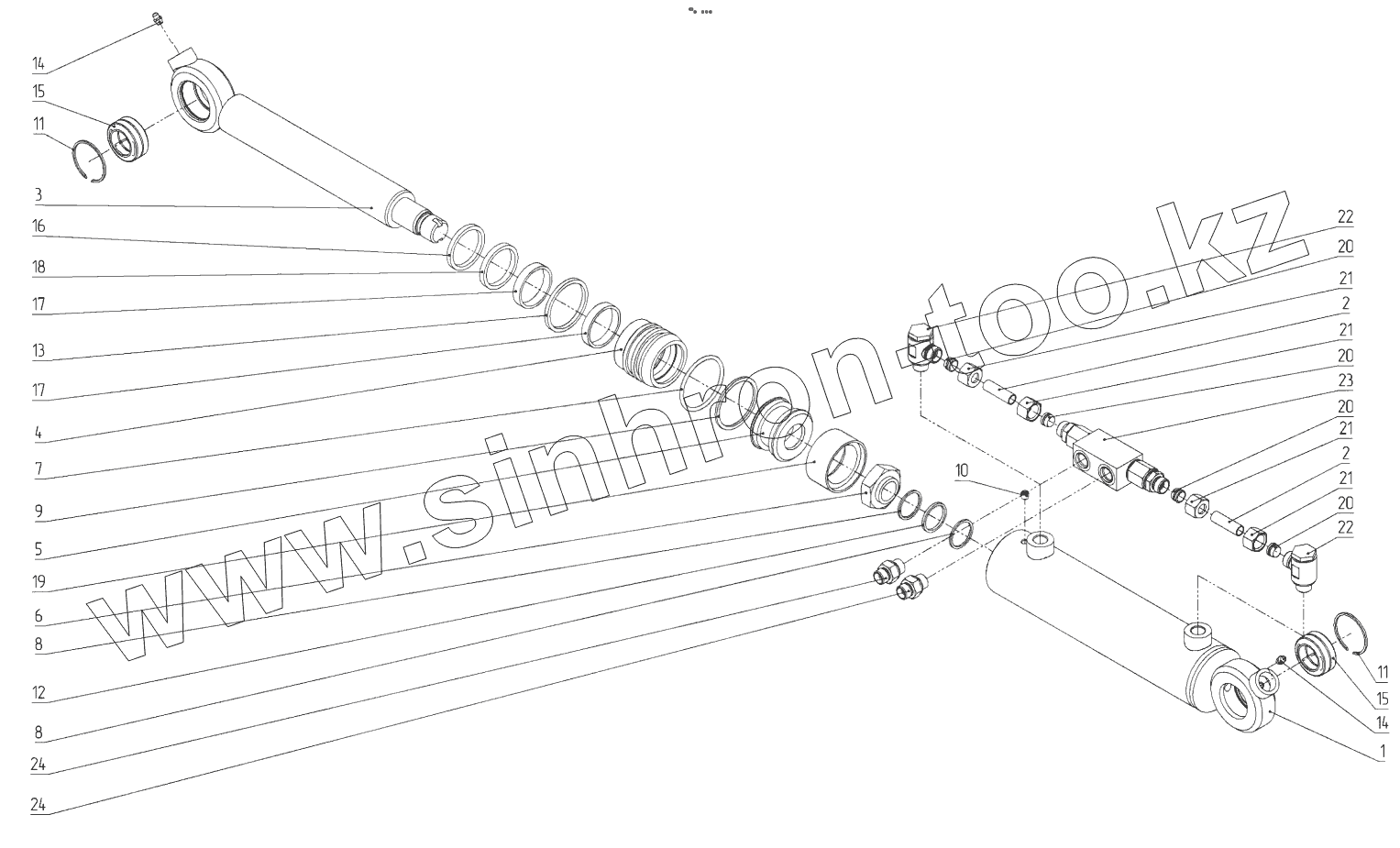

Каталог запасных частей к технике: Мозырский МЗ ГМ-42Т. Гидроцилиндр захвата челюстного
ЗЧ17-02 01 010
1
2
2
3
4
5
6
7
8
8
9
10
11
11
12
13
14
14
15
15
16
17
17
18
19
20
20
20
20
21
21
21
21
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЗЧ17-02 01 010 | ЗЧ17-02 01 010 | Гидроцилиндр | |
| 1 | ЗЧ17-02 01 110 | Цилиндр | |
| 2 | ЗЧ17-02 01 011 | Труба | |
| 3 | ШЦГ-45 30 000-01А | Шток | |
| 4 | ГМ-63 45 00 002 | Букса | |
| 5 | ГГЦ-63 010 000 004-01 | Поршень | |
| 6 | УГЦ80 070 000 002-01 | Гайка | |
| 7 | ОПТ-9195 52 16 004 | Кольцо пружинное | |
| 8 | УКЗ.1-01 | Кольцо защитное | |
| 9 | УКЗ.1-14 | Кольцо защитное | |
| 10 | Винт М8-6gx12.14Н | Винт М8-6gx12.14Н | |
| 11 | Кольцо В47 | Кольцо В47 | |
| 12 | Кольцо 030-035-30-2-2 | Кольцо 030-035-30-2-2 | |
| 13 | Кольцо 055-063-46-2-2 | Кольцо 055-063-46-2-2 | |
| 14 | Масленка 1.1.Ц6 | Масленка 1.1.Ц6 | |
| 15 | Подшипник ШС-30К | Подшипник ШС-30К | |
| 16 | WSL 0450 0536 053 | Грязесъемник | |
| 17 | HIS 0450 0510 096 | Кольцо опорное | |
| 18 | RSD 0450 0530 058 | Манжета | |
| 19 | KDSB 0630 0470 184 | Уплотнение поршня | |
| 20 | 100107 | Врезное кольцо | |
| 21 | 100207 | Накидная гайка | |
| 22 | Соединение BANJO J/ввертное | Соединение BANJO J/ввертное | |
| 23 | LVST-DIN15 | Гидрозамок | |
| 23 | VRSE 015A-FF | Гидрозамок | |
| 24 | Штуцер ввертной/прямой | Штуцер ввертной/прямой |
