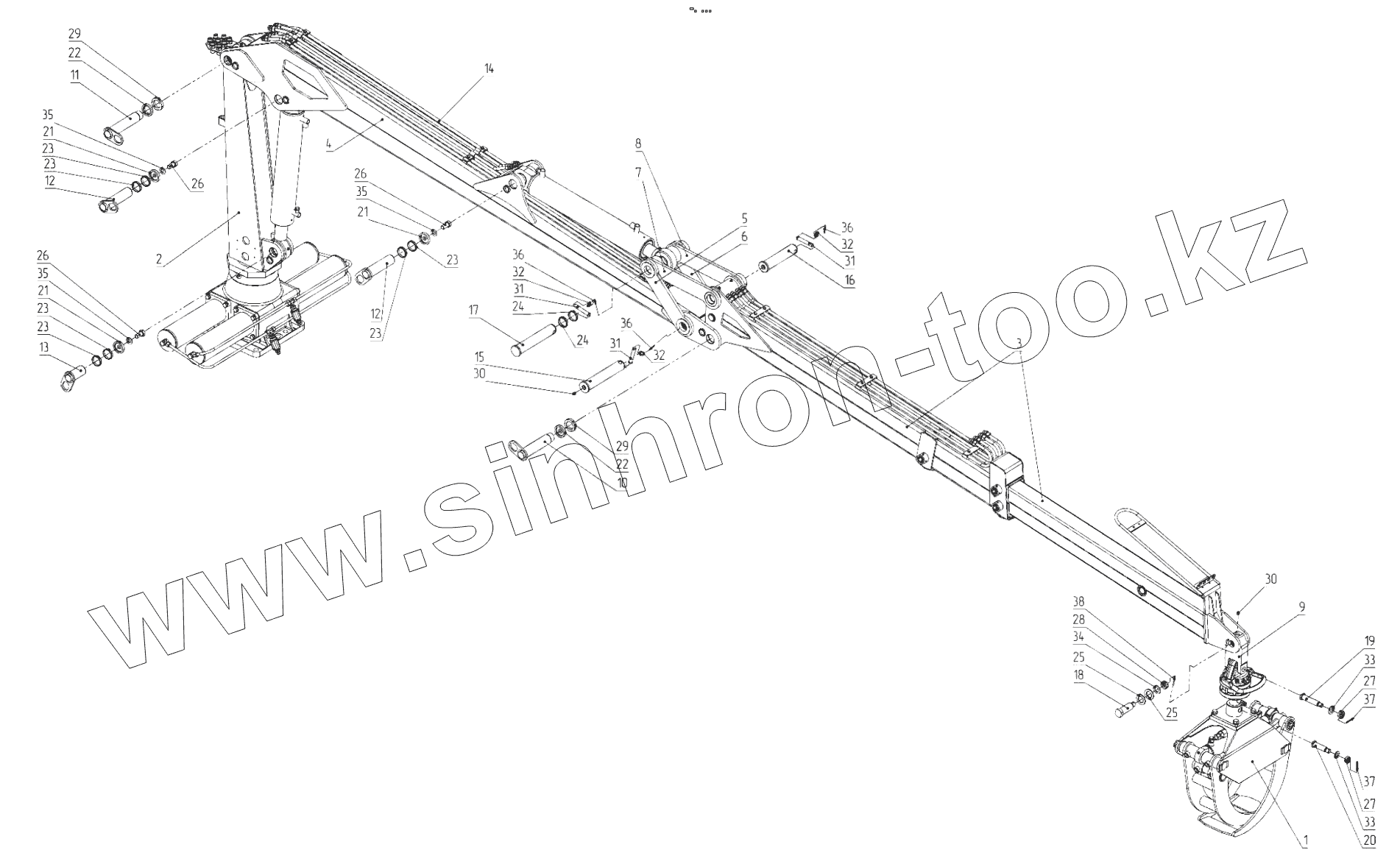

Каталог запасных частей к технике: Мозырский МЗ ГМ-42Т. Гидроманипулятор
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
21
21
22
22
23
23
23
23
23
23
24
24
25
25
26
26
26
27
27
28
29
29
30
30
31
31
31
32
32
32
33
33
34
35
35
35
36
36
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГМ42Т-00 00 010 | ГМ42Т-00 00 010 | Манипулятор ГМ-42Т | |
| 1 | ЗЧ17-01 00 010 | Захват челюстной | |
| 2 | ГМ42М-01 000 | Устройство опорно-поворотное | |
| 3 | ГМ42Т-03 000 | Рукоять | |
| 4 | ГМ42-03 00 020 | Стрела | |
| 5 | ГМ42-05 00 010 | Тяга | |
| 6 | ГМ42-05 00 020 | Тяга | |
| 7 | ГМ42-06 00 010 | Тяга | |
| 8 | ГМ42-06 01 010 | Тяга | |
| 9 | ГМ42-10 00 200-В | Серьга | |
| 10 | ГМ42-25 00 000 В-01 | Палец | |
| 11 | ГМ42-25 00 000 В-02 | Палец | |
| 12 | ГМ42-26 00 000-02 | Палец | |
| 13 | ГМ42-26 00 000-03 | Палец | |
| 14 | ГМ42Т-45 000 | Гидрооборудование манипулятора | |
| 15 | ГМ42-00 00 001 | Палец | |
| 16 | ГМ42-00 00 001 А | Палец | |
| 17 | ГМ42-00 00 002 | Палец | |
| 18 | ГМ42-00 00 005-01 | Палец | |
| 19 | ГМ42-00 00 007 | Палец | |
| 20 | ГМ42-00 00 007-01 | Палец | |
| 21 | ГМ42-00 00 009 | Шайба | |
| 22 | ГМ42-00 00 011 В | Шайба | |
| 23 | ГМ42-00 00 014 | Втулка | |
| 24 | ГМ42-00 00 014-01 | Втулка | |
| 25 | ГМ42-00 00 016-01 | Шайба регулировочная | |
| 26 | Болт М20х1,5-6gx40.109.40Х.0115 | Болт М20х1,5-6gx40.109.40Х.0115 | |
| 27 | Гайка М20-6Н.04.019 | Гайка М20-6Н.04.019 | |
| 28 | Гайка М24-6Н.04.019 | Гайка М24-6Н.04.019 | |
| 29 | Гайка шлицевая М45х1,5 | Гайка шлицевая М45х1,5 | |
| 30 | Масленка 1.2 Ц6 | Масленка 1.2 Ц6 | |
| 31 | Ось 6-16d11x95.45.Ц15хр | Ось 6-16d11x95.45.Ц15хр | |
| 32 | Шайба С16.01.019 | Шайба С16.01.019 | |
| 33 | Шайба С20.01.019 | Шайба С20.01.019 | |
| 34 | Шайба С24.01.019 | Шайба С24.01.019 | |
| 35 | Шайба 20 ОТ | Шайба 20 ОТ | |
| 36 | Шплинт 4х32.019 | Шплинт 4х32.019 | |
| 37 | Шплинт 4х40.019 | Шплинт 4х40.019 | |
| 38 | Шплинт 5х45.019 | Шплинт 5х45.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
