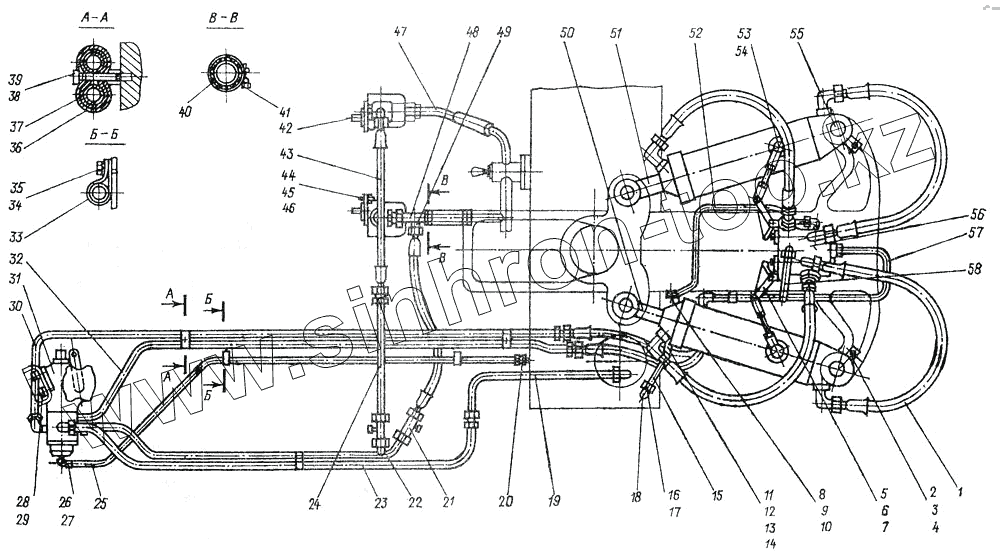

Каталог запасных частей к технике: МоАЗ 6014. Установка рулевого управления 6442-3400001
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 529В-3408040-03 | Рукав высокого давления | |
| 2 | 546П-3405266 | Палец стопорный | |
| 3 | 206905 | Болт | |
| 4 | 258278 | Шплинт | |
| 5 | 529-3404150-А | Рычаг переключения | |
| 6 | 260088 | Палец | |
| 7 | 258053 | Шплинт | |
| 8 | 315412 | Кляммер | |
| 9 | 201453 | Болт | |
| 10 | 252135 | Шайба | |
| 11 | 546П-1604078-В | Рукав | |
| 12 | 297575 | Шплинт | |
| 13 | 297580 | Пряжка | |
| 14 | 297582 | Лента | |
| 15 | 546П-3408060-10 | Трубопровод дренажный | |
| 16 | 405641 | Гайка накидная | |
| 17 | 314802 | Муфта | |
| 18 | 379051 | Угольник 3/8" | |
| 19 | 546П-3408036-30 | Гидропровод фильтра | |
| 20 | 546П-3408078 | Ниппель | |
| 21 | Д357П-4610100 | Клапан обратный | |
| 22 | 6442-2408028 | Гидропровод нагнетательный | |
| 23 | 6442-3408032 | Гидропровод сливной | |
| 24 | 546П-3408070-20 | Гидропровод переходной | |
| 25 | 546П-3408056 | Трубопровод дренажный | |
| 26 | 314710 | Гайка | |
| 27 | 314803 | Муфта | |
| 28 | 201587 | Болт | |
| 29 | 252138 | Шайба | |
| 30 | 6442-3408044 | Гидропровод правый | |
| 31 | 6442-3400010 | Механизм рулевой с арматурой | |
| 32 | 6442-3408040 | Гидропровод левый | |
| 33 | 449121 | Кляммер | |
| 34 | 252134 | Шайба | |
| 35 | 201416 | Болт | |
| 36 | 546П-3408020-10 | Скоба | |
| 37 | 546П-3408018 | Прокладка | |
| 38 | 258280 | Шплинт | |
| 39 | 206538 | Болт | |
| 40 | Д357Г-10954 | Рукав всасывающий | |
| 41 | Д357П-4617190-01 | Хомут | |
| 42 | НШ50-2-0505002-3 | Насос НШ50У2Л | |
| 43 | Д357П-4617010-10 | Рукав высокого давления | |
| 44 | 216460 | Шпилька | |
| 45 | 250617 | Гайка | |
| 46 | 252136 | Шайба | |
| 47 | 6442-3408010 | Патрубок всасывающий | |
| 48 | 6442-3408012 | Патрубок всасывающий | |
| 49 | Д357П-461720-10 | Угольник | |
| 50 | 546П-3405006-А1 | Бустер левый с арматурой | |
| 51 | 546П-3405005-А1 | Бустер правый с арматурой | |
| 52 | 546П-3408062-10 | Трубопровод дренажный | |
| 53 | 546П-3421063 | Тяга переключения | |
| 54 | 376154 | Шайба стопорная | |
| 55 | 546П-3405248-В | Палец | |
| 56 | 546П-3416005-01 | Коробка золотниковая с арматурой | |
| 57 | 546П-3408048-10 | Гидропровод верхний | |
| 58 | 546П-3408052-10 | Гидропровод нижний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
