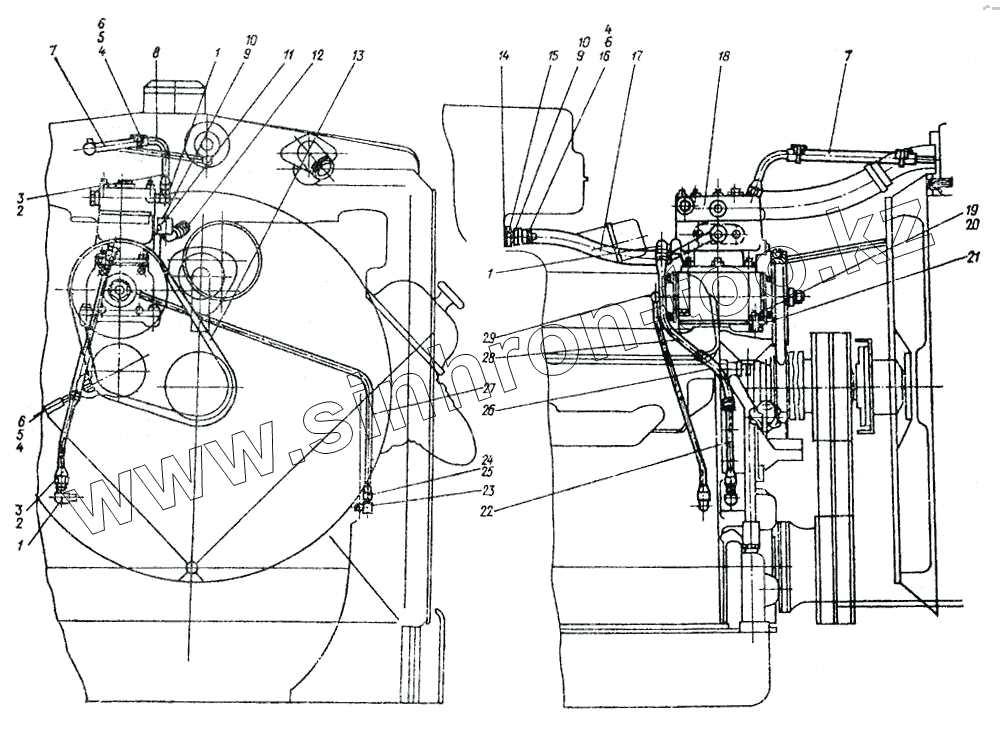

Каталог запасных частей к технике: МоАЗ 6014. Установка компрессора 6441-3500009
1
1
1
2
2
3
3
4
4
4
5
5
6
6
6
7
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 379051 | Угольник 3/8" | |
| 2 | 405641 | Гайка накидная | |
| 3 | 314802 | Муфта | |
| 4 | 297575 | Шплинт | |
| 5 | 297582 | Лента | |
| 6 | 297580 | Пряжка | |
| 7 | 6401-3509283 | Рукав | |
| 8 | 546В-3509285 | Трубка | |
| 9 | 201455 | Болт | |
| 10 | 252135 | Шайба | |
| 11 | 546-3509239 | Прокладка | |
| 12 | 546П-3509240 | Патрубок конечный | |
| 13 | 236НБ-1307170 | Ремень | |
| 14 | 546-3509238 | Прокладка | |
| 15 | 546-3509235 | Патрубок начальный | |
| 16 | 297584 | Лента | |
| 17 | 546П-3509247 | Рукав | |
| 18 | 500-3509015-Б1 | Компрессор | |
| 19 | 201499 | Болт | |
| 20 | 252136 | Шайба | |
| 21 | 236-1002283 | Прокладка | |
| 22 | 546-3509282 | Трубка вторая | |
| 23 | 546П-3509290 | Угольник | |
| 24 | 314710 | Гайка | |
| 25 | 314803 | Муфта | |
| 26 | 546-3509283 | Рукав | |
| 27 | 546-3509264 | Трубка | |
| 28 | 546-3509281 | Трубка первая | |
| 29 | 379055 | Угольник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
