Каталог запасных частей к технике: МоАЗ 6014. Компрессор 500-3509015-Б1

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

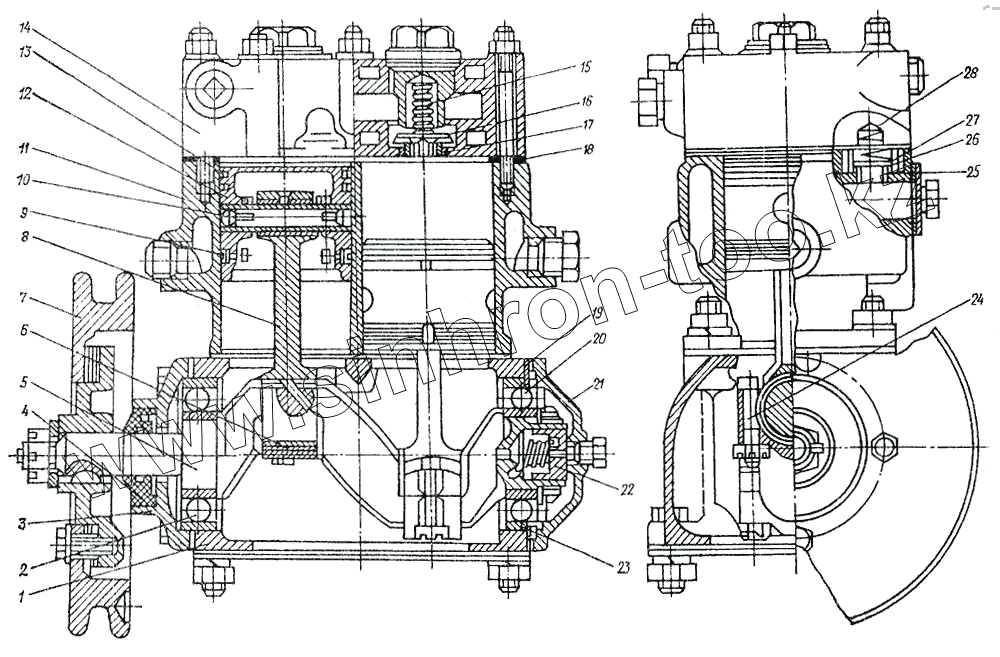

Позиция на иллюстрации	Заводской номер детали		Название детали
500-3509015-Б1	500-3509015-Б1		Компрессор
1	130-3509018-10		Картер компрессора
2	120-3509113		Подшипник
3	130-3509060		Крышка передняя
4	120-3509070-12		Сальник
5	130-3509107		Вал коленчатый с вкладышами
6	130-3509092		Вкладыш
7	500-3509130-Б2		Шкив компрессора
8	130-3509180-А2		Шатун с крышкой
9	130-3509166		Кольцо маслосъемное
10	130-3509169-А2		Палец поршневой с заглушками
11	130-3509028		Блок цилиндров
12	130-3509160-А2		Поршень
13	130-3509164		Кольцо компрессионное
14	130-3509039		Головка компрессора
15	120-3509048		Пружина
16	130-3509050		Клапан выпускной
17	130-3509051-01		Седло клапана
18	130-3509043		Прокладка
19	130-3509116		Кольцо стопорное
20	120-3509112		Подшипник
21	130-3509090		Крышка задняя
22	130-3509094		Уплотнитель
23	120-1701061		Гайка упорная
24	120-3509200		Болт
25	130-3509069		Седло
26	130-3509055		Клапан выпускной
27	130-3509363		Направляющая впускного клапана
28	130-3509328		Пружина впускного клапана

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
