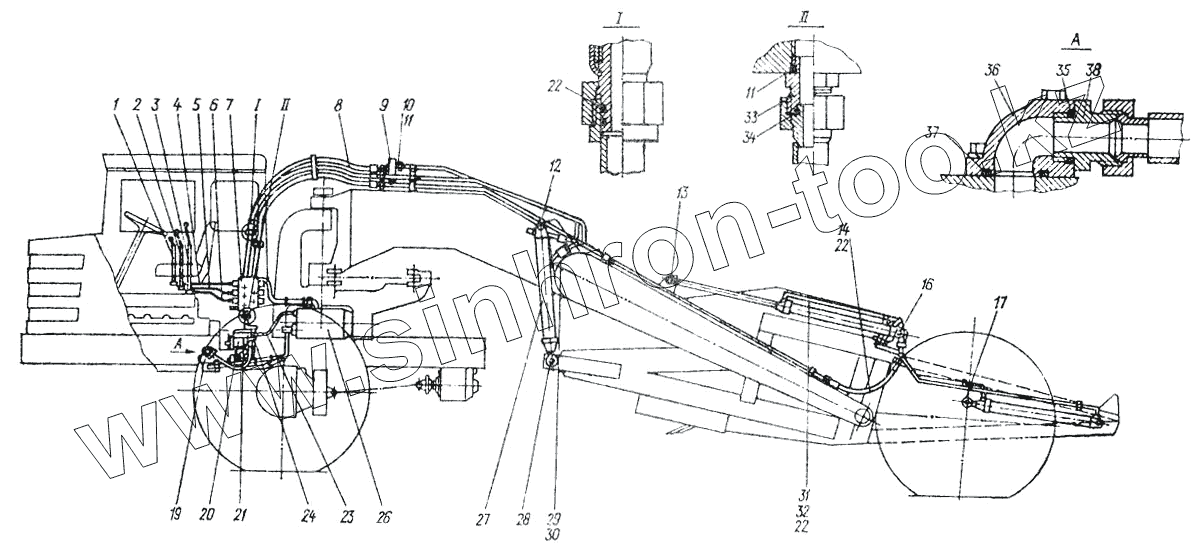

Каталог запасных частей к технике: МоАЗ 6014. Гидросистема скрепера
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
16
17
19
20
21
22
22
22
23
24
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Д357П-4610220-01 | Д357П-4610220-01 | Гильза с клапаном | |
| 1 | 6442-4619040 | Рычаг передний | |
| 2 | 6442-4619050 | Рычаг средний | |
| 3 | 6442-4619060 | Рычаг задний | |
| 4 | 6442-4619070 | Тяга верхняя | |
| 5 | 6442-4619080 | Тяга средняя | |
| 6 | 6442-4619090 | Тяга нижняя | |
| 7 | Д357П-4612010 | Гидрораспределитель | |
| 8 | Д357П-4617150 | Рукав высокого давления | |
| 9 | Д357П-4610210-03 | Гидравлический замок | |
| 10 | 6401-8609048 | Штуцер | |
| 11 | 040-045-30-2-2 | Кольцо | |
| 12 | Д357П-4614248 | Палец цилиндра ковша | |
| 13 | Д357Г-10512 | Палец гидроцилиндра заслонки | |
| 14 | 9586-8609010 | Рукав высокого давления | |
| 16 | Д357Г-10520 | Палец гидроцилиндра заслонки | |
| 17 | Д357М-4614070 | Палец цилиндра | |
| 19 | НШ50У2Л | Насос шестеренный | |
| 20 | НШ50У2 | Насос шестеренный | |
| 21 | Д357П-4610300 | Переключатель насоса | |
| 22 | 024-030-36-2-2 | Кольцо | |
| 23 | Д357П-4617390 | Рукав | |
| 24 | Д357П-4610100 | Клапан обратный | |
| 26 | 6442-3400020 | Гидробак | |
| 27 | Д357П-4614010 | Гидроцилиндр | |
| 28 | Д357П-4614249 | Палец цилиндра ковша | |
| 29 | Д357П-4617010-10 | Рукав высокого давления | |
| 30 | 018-022-25-2-2 | Кольцо | |
| 31 | Д357П-4617098-10 | Трубопровод | |
| 32 | Д357П-4617099-10 | привода заслонки | |
| 33 | 6442-4617382 | Штуцер | |
| 34 | 033-038-30-2-2 | Кольцо | |
| 35 | НШ46-0505040В | Кольцо | |
| 36 | НШ46-0505035В | Муфта угловая | |
| 37 | 036-042-36-2-2 | Кольцо | |
| 38 | НШ46-0505036В | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
