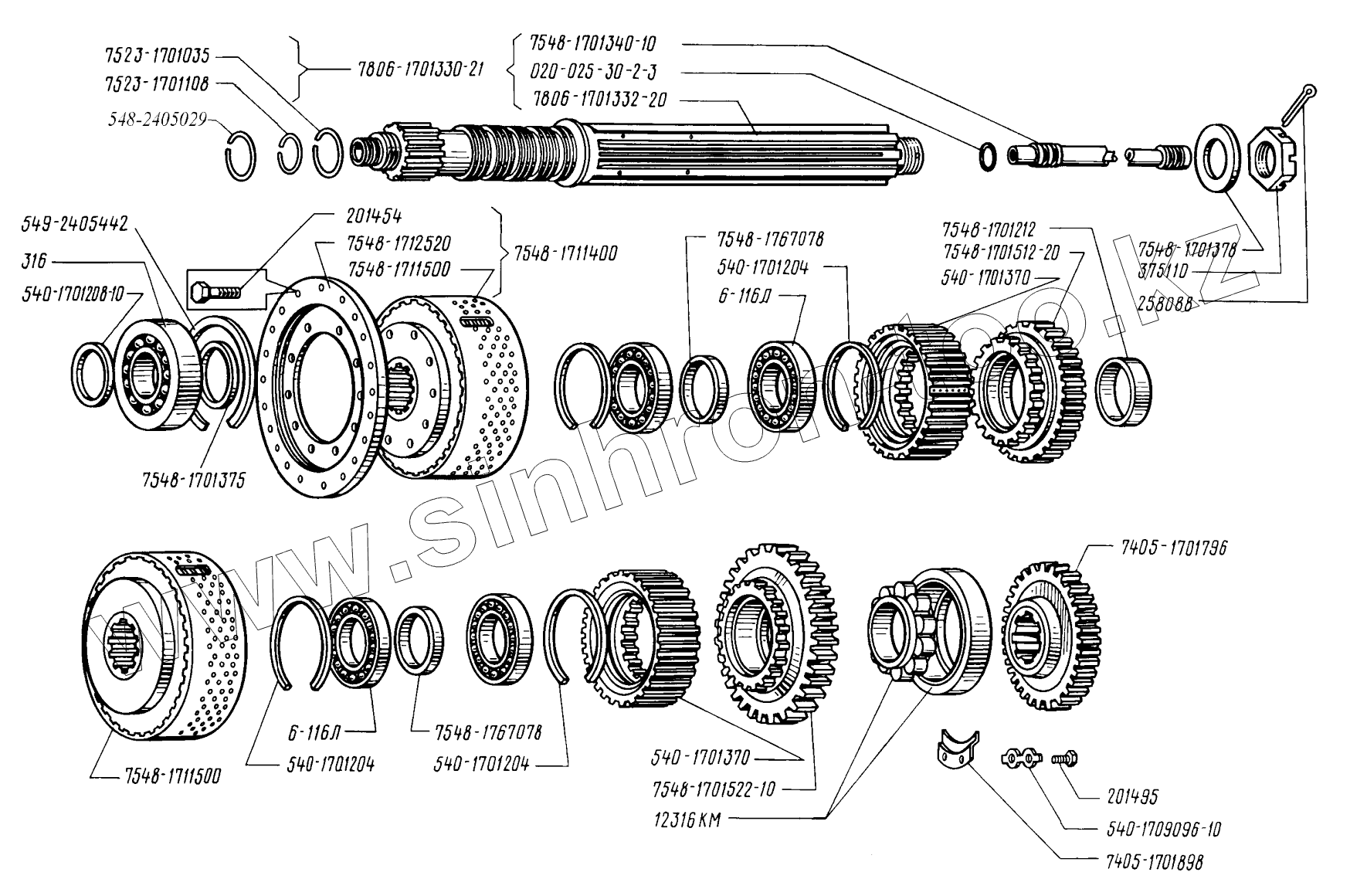

Каталог запасных частей к технике: МоАЗ 40484-21. Вал ведущий гидромеханической передачи
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
18
19
20
20
21
22
23
24
24
26
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7523-1701035 | Кольцо уплотнительное | |
| 2 | 7523-1701108 | Кольцо уплотнительное | |
| 3 | 540-1701204 | Кольцо | |
| 4 | 540-1701208-10 | Кольцо | |
| 5 | 7806-1701330-21 | Вал | |
| 6 | 7806-1701332-20 | Вал ведущий | |
| 7 | 7548-1701340-10 | Распределитель | |
| 8 | 540-1701370 | Ступица | |
| 9 | 7548-1701212 | Втулка | |
| 10 | 7548-1701375 | Кольцо | |
| 11 | 7548-1701378 | Шайба | |
| 12 | 7405-1701898 | Скоба замковая | |
| 13 | 7548-1701512-20 | Шестерня | |
| 14 | 7548-1701522-10 | Шестерня | |
| 15 | 7405-1701794 | Шестерня | |
| 16 | 540-1709096-10 | Скоба замковая | |
| 17 | 7548-1711400 | Фрикцион 1-й передачи | |
| 18 | 7548-1711500 | Фрикцион 2-й передачи | |
| 19 | 7548-1712520 | Кожух датчика | |
| 20 | 7548-1767078 | Кольцо | |
| 21 | 549-2405442 | Кольцо | |
| 22 | 12316КМ | Подшипник | |
| 23 | 316 | Подшипник | |
| 24 | 6-116Л | Подшипник | |
| 25 | 020-025-30-2-3 | Кольцо | |
| 26 | 201454 | Болт | |
| 27 | 201495 | Болт | |
| 28 | 258088 | Шплинт | |
| 29 | 342501 | Гайка М56х2 | |
| 30 | 375110 | Гайка М56х2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
