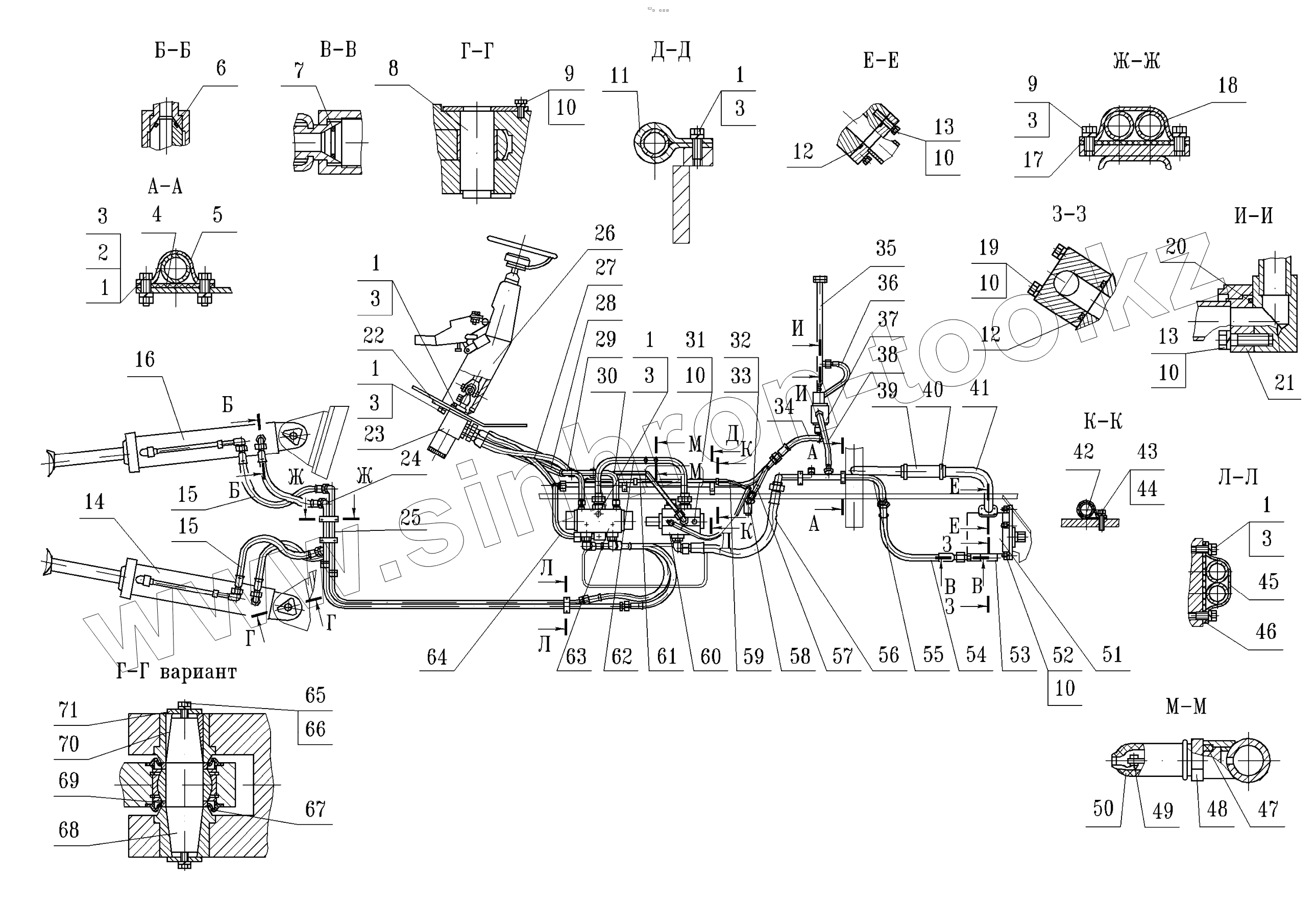

Каталог запасных частей к технике: МоАЗ 40484-21. Установка рулевого управления
1
1
1
1
1
1
2
3
3
3
3
3
3
3
4
5
6
7
8
9
9
10
10
10
10
10
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 201495 | Болт | |
| 2 | 250512 | Гайка | |
| 3 | 252136 | Шайба | |
| 4 | 99862-4617146 | Прокладка | |
| 5 | Д357П-4617158 | Скоба | |
| 6 | 016-019-19-2-2 | Кольцо ГОСТ 18829-73 | |
| 7 | 030-034-25-2-2 | Кольцо ГОСТ 18829-73 | |
| 8 | 6908-3405246-10 | Палец | |
| 9 | 201542 | Болт | |
| 10 | 252137 | Шайба | |
| 11 | Д357Г-4617106 | Хомут | |
| 12 | 056-066-58-2-2 | Кольцо | |
| 13 | 201544 | Болт | |
| 14 | 6908-3405005-01 | Гидроцилиндр с арматурой левый | |
| 14 | 69084-3405005 | Гидроцилиндр с арматурой левый | |
| 15 | 6908-3408102 | Рукав высокого давления | |
| 16 | 6908-3405006-01 | Гидроцилиндр с арматурой правый | |
| 17 | Д357М-4617140 | Прокладка | |
| 18 | Д357П-4617139 | Скоба | |
| 19 | 201554 | Болт М12-6gх80 | |
| 20 | 038-044-36-2-2 | Кольцо | |
| 21 | 7406-4617596 | Прижим | |
| 22 | 6908-3403050-10 | Пластина | |
| 23 | 6908-3400010-30 | Руль гидравлический с арматурой | |
| 24 | 6908-3408046-40 | Гидропровод передний | |
| 25 | 6908-3408050-40 | Гидропровод задний | |
| 26 | 6908-3400005 | Установка рулевой колонки | |
| 27 | 6908-3408040-10 | Рукав высокого давления | |
| 28 | 7406-3408114 | Рукав высокого давления | |
| 29 | 6908-3408086-30 | Гидропровод усилителя передний | |
| 30 | 6908-3408090-30 | Гидропровод усилителя задний | |
| 31 | 201536 | Болт М12х20 | |
| 32 | 201455 | Болт | |
| 33 | 252135 | Шайба | |
| 34 | Д357-4617010-02 | Рукав высокого давления | |
| 35 | 69084-3408075-10 | Гидропровод сливной | |
| 36 | 7915-3408114 | Рукав высокого давления | |
| 37 | 6908-3406048-10 | Клапан предохранительный | |
| 38 | 6908-3408081 | Рукав высокого давления | |
| 39 | 7405-3408010 | Рукав всасывающий | |
| 40 | Д357П-4617190-01 | Хомут | |
| 41 | 69084-3407018 | Патрубок с фланцем | |
| 42 | 315412 | Кляммер | |
| 43 | 201418 | Болт М6-6gх16 ОСТ 37.001.123-75 | |
| 44 | 252134 | Шайба | |
| 45 | 7405-3408260 | Скоба | |
| 46 | 7405-3408264 | Прокладка | |
| 47 | 015-019-25-2-2 | Кольцо ГОСТ 18829-73 | |
| 48 | 7405-3438010 | Датчик | |
| 49 | 250462 | Гайка М4 | |
| 50 | 5320-3827026 | Колпачок защитный | |
| 51 | НШ 100В-3-Л | Насос шестеренный | |
| 52 | 250515 | Гайка | |
| 53 | 6908-3407020 | Фланец с угольником | |
| 54 | 7405-3408080 | Рукав высокого давления | |
| 55 | 69084-3408034-20 | Гидропровод нагнетательный задний | |
| 56 | 7405-3408086 | Рукав высокого давления | |
| 57 | 69084-3408071-10 | Гидропровод сливной гидроруля | |
| 58 | 6908-3406005 | Клапан предохранительный с арматурой | |
| 59 | 6908-3408175-10 | Гидропровод управления | |
| 60 | 6908-3435005-50 | Клапан приоритетный с арматурой | |
| 61 | 69084-3408043-20 | Гидропровод нагнетательный гидроруля | |
| 62 | 6908-3408042-10 | Гидропровод напорный | |
| 63 | 6908-3436005-20 | Усилитель потока с арматурой | |
| 64 | 6908-3408130 | Гидропровод усилителя сливной | |
| 65 | 202123 | Болт М16х50 | |
| 66 | 252139 | Шайба | |
| 67 | 540-2917454-12 | Сальник | |
| 68 | 69084-3405207 | Палец | |
| 69 | 69084-3405211 | Втулка распорная | |
| 70 | 69084-3405209 | Сухарь | |
| 71 | 69084-3405213 | Шайба | |
| 166 | 69084-3405006 | Гидроцилиндр с арматурой правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
