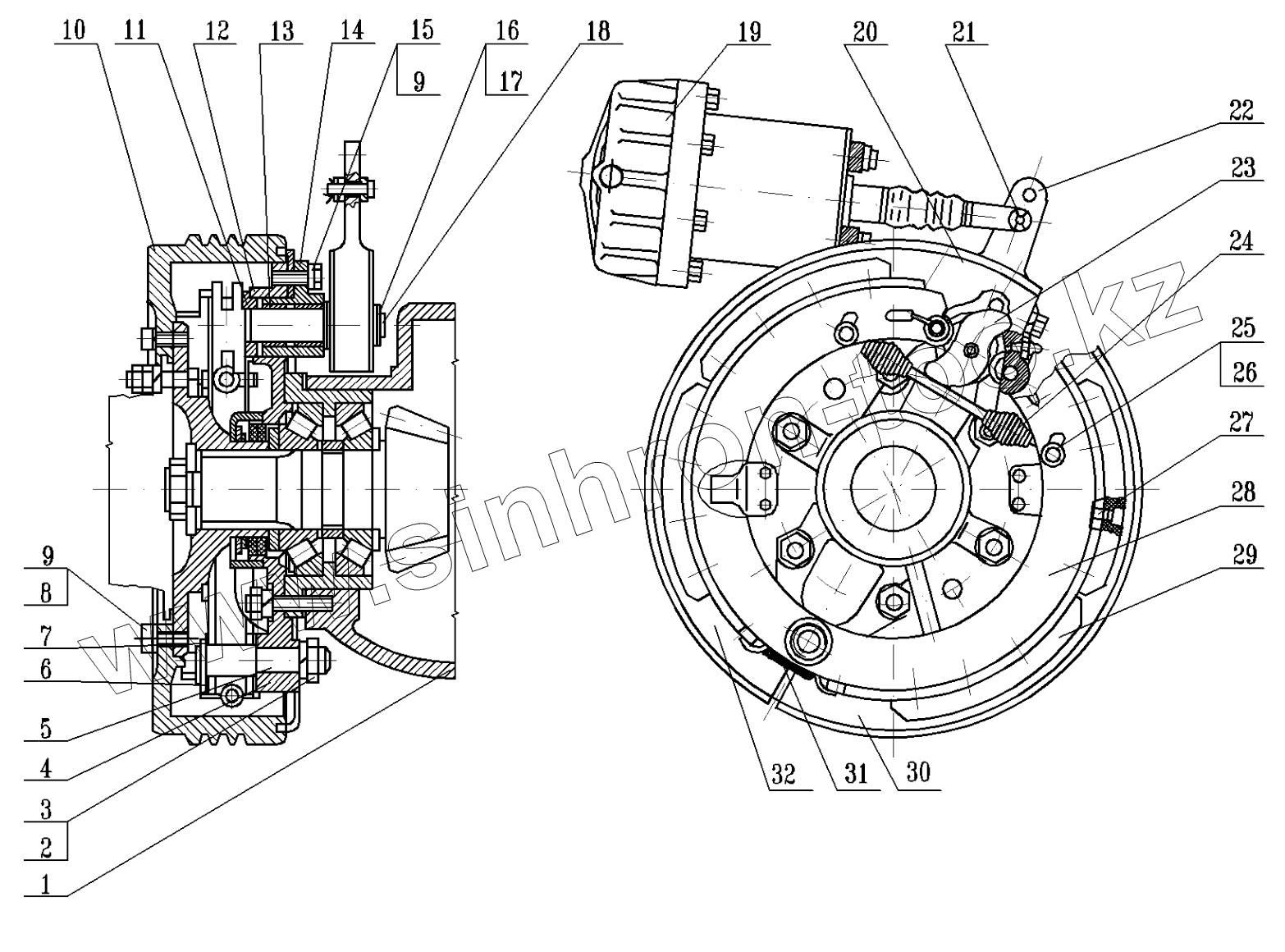

Каталог запасных частей к технике: МоАЗ 40484-21. Установка ручного тормоза
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6908-2302010-01 | Редуктор | |
| 2 | 250661 | Гайка | |
| 3 | 252143 | Шайба | |
| 4 | 7405-3507010-10 | Суппорт | |
| 5 | 6442-3507022 | Ось колодок | |
| 6 | 500-3502133 | Шайба оси | |
| 7 | 500-3502134 | Кольцо стопорное | |
| 8 | 522А-3507046 | Болт | |
| 9 | 252137 | Шайба | |
| 10 | 522А-3507052 | Барабан | |
| 11 | 500-3501121 | Втулка распорная | |
| 12 | Н1-45х38х2 | Кольцо | |
| 13 | 200-3501016 | Втулка | |
| 14 | 7405-3507145 | Кронштейн | |
| 15 | 201542 | Болт | |
| 16 | 200-3501160 | Прокладка регулировочная | |
| 17 | 200-3501161 | Прокладка регулировочная | |
| 18 | 449670 | Кольцо | |
| 19 | 7505-3519010-01 | Пружинный энергоаккумулятор | |
| 20 | 522А-3507173 | Щит | |
| 21 | 260088 | Палец | |
| 22 | 7405-3507068 | Рычаг регулировочный | |
| 23 | 7405-3507110 | Кулак разжимной | |
| 24 | 500-3501034 | Пружина верхняя | |
| 25 | 500-3501098 | Палец пружины | |
| 26 | 258053 | Шплинт | |
| 27 | 376807 | Заклепка | |
| 28 | 500-3501090-А | Колодка с накладками | |
| 29 | 500-3501105 | Накладка | |
| 30 | 522А-3507171 | Щит нижний | |
| 31 | 500-3501037 | Пружина нижняя | |
| 32 | 522А-3507170 | Щит верхний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
