Каталог запасных частей к технике: МоАЗ 40484-21. Установка навесного оборудования

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

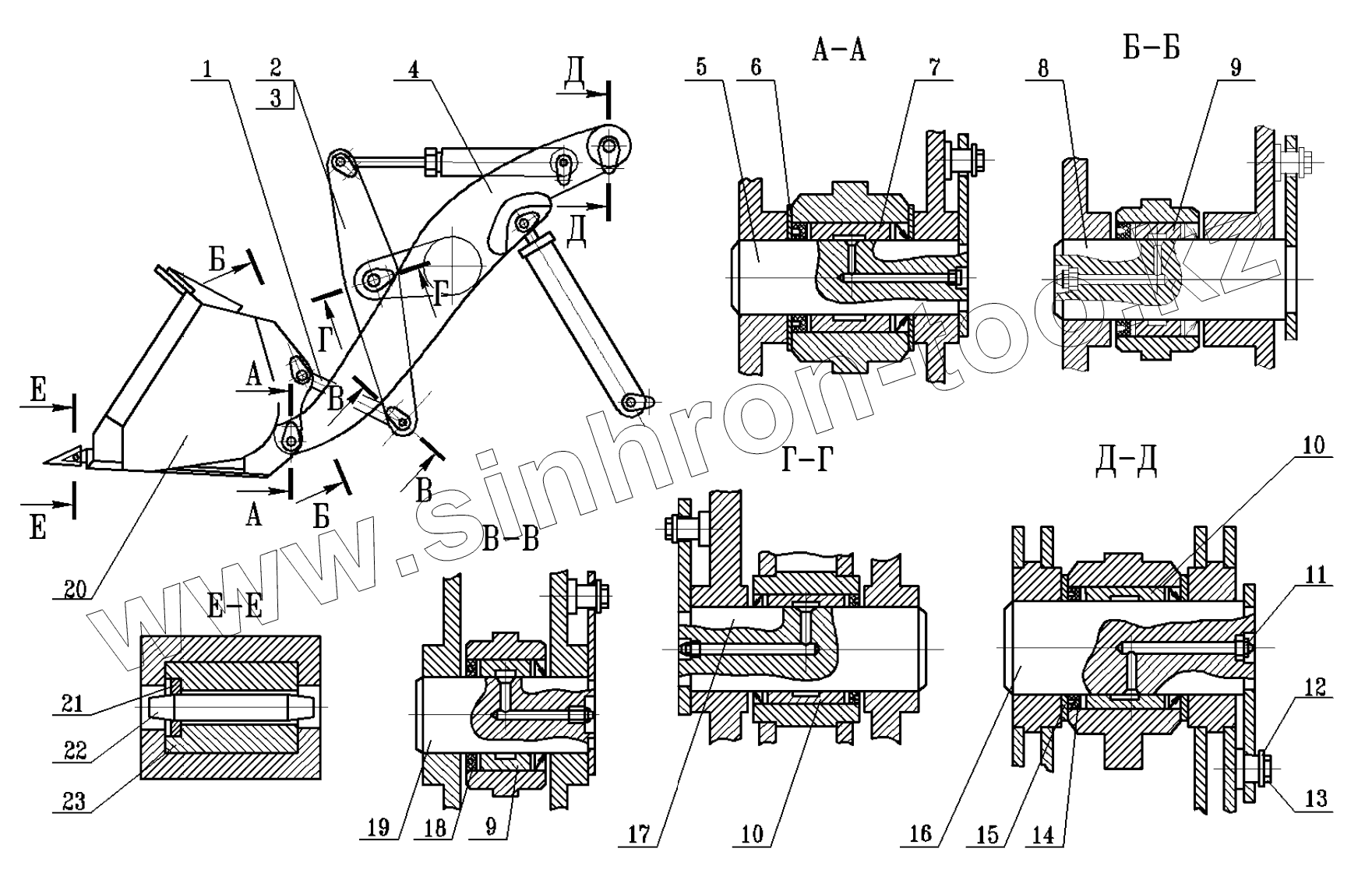

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6908-4604050-10		Тяга
2	6908-4604102-10		Рычаг правый
3	6908-4604103-10		Рычаг левый
4	6908-4601100-10		Стрела
5	6908-4622240		Палец
6	6908-4600012		Шайба
7	6908-4601234		Втулка
8	6908-4622250		Палец
9	6908-4604052		Втулка
10	6908-4601236		Втулка
11	1.3Ц6		Масленка
12	6908-4600017		Шайба
13	202137		Болт М16х1,5-6gх25
14	1.2-120х150-1		Манжета
15	6908-4600014		Шайба
16	6908-4601290		Палец
17	6908-4604140		Палец
18	1.2-90х120-1		Манжета
19	6908-4604150		Палец
20	6908-4622005-10		Ковш с зубьями V = 3,8 м3
21	252141		Шайба
22	6908-4622044		Палец
23	6908-4622056		Наконечник зуба
