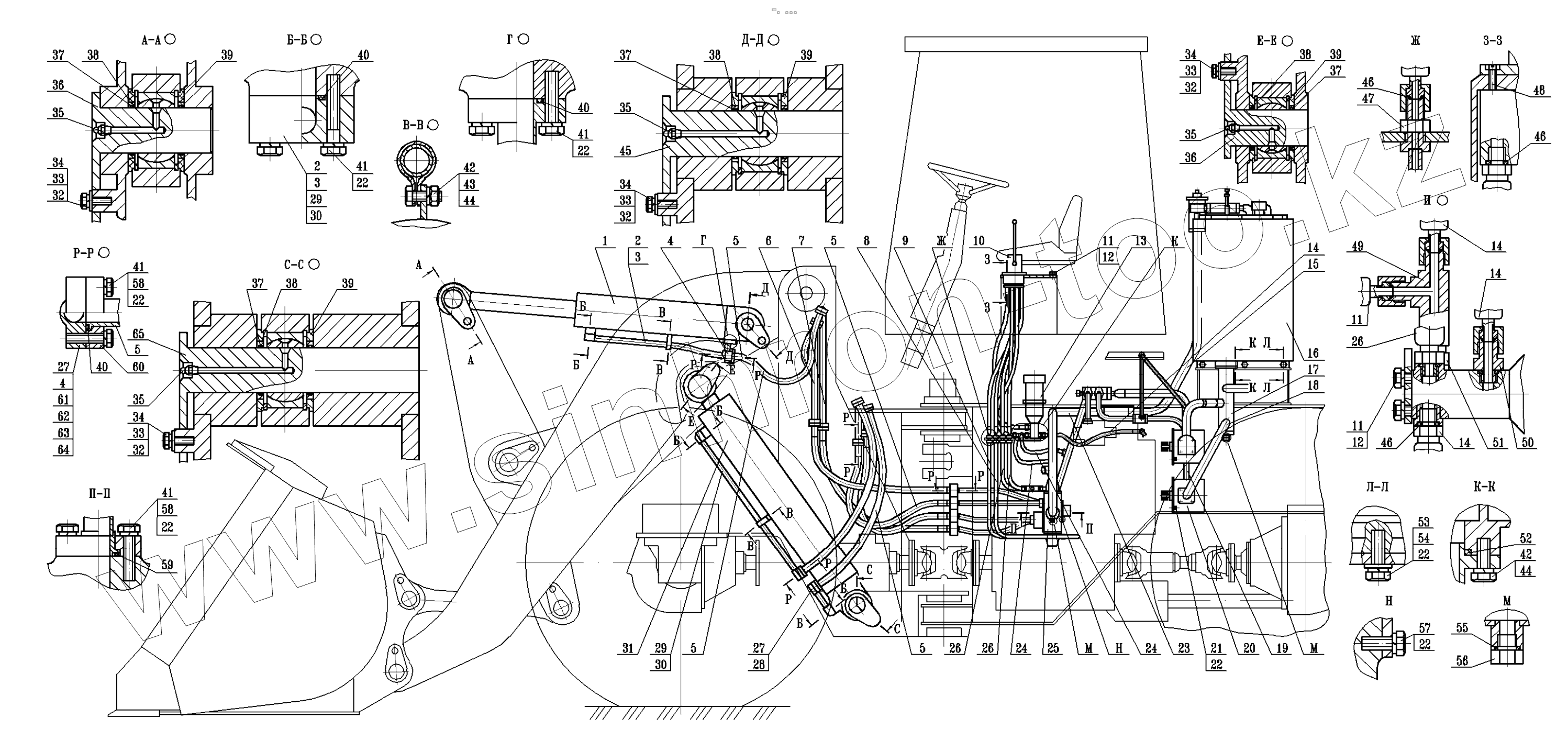

Каталог запасных частей к технике: МоАЗ 40484-21. Установка гидросистемы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
5
5
5
5
5
5
5
5
6
7
8
9
10
11
11
11
12
12
13
14
14
14
14
15
16
17
18
19
20
21
22
22
22
22
22
22
22
23
24
24
25
26
26
26
27
27
28
29
29
30
30
31
32
32
32
32
33
33
33
33
34
34
34
34
35
35
35
35
36
36
37
37
37
37
38
38
38
38
39
39
39
39
40
40
40
41
41
41
41
42
42
43
44
44
45
46
46
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
60
61
62
63
64
65
Позиция на иллюстрации Заводской номер детали Название детали
1 6908-4614010-02 Гидроцилиндр ковша
2 6908-4617205 Трубопровод цилиндра ковша правый
3 6908-4617210 Трубопровод цилиндра ковша левый
4 6908-4617215 Фланец присоединительный
5 7822-4617620 Рукав
5 НР25П-1000.110 Рукав
6 6908-4617162 Трубопровод
7 6908-4617155 Трубопровод
8 69084-4619270 Трубопровод
9 69084-4619260 Трубопровод
10 101ВН01 Блок управления
11 201456 Болт
12 252135 Шайба
13 64000А Пневмогидроаккумулятор с гидроклапаном
14 ОР8В-0900.75 Рукав
15 6908-4617053 Трубопровод сливной
16 69081-3410010 Гидробак
17 69084-4617001 Заборник
18 69084-4617015 Трубопровод всасывающий
19 69084-4617016 Трубопровод нагнетательный
20 НШ100-3 Насос шестеренный
21 250515 Гайка
22 252137 Шайба
23 6908-4617050-10 Трубопровод сливной
24 ОР8В-0600.75 Рукав
25 6908-4612510 Гидрораспределитель
26 ОР8В-1250.75 Рукав
27 6908-4617195 Трубопровод цилиндра стрелы правый
28 6908-4617198 Трубопровод цилиндра стрелы левый
29 6908-4617190 Трубопровод цилиндра стрелы правый
30 6908-4617200 Трубопровод цилиндра стрелы левый
31 6908-4613010-01 Гидроцилиндр стрелы
32 202137 Болт М16х1,5-6gх25
33 252047 Шайба 16
34 252139 Шайба
35 1.3Ц6 Масленка
36 6908-4613100 Палец с пластиной
37 080-086-36-2-2 Кольцо уплотнительное
38 6908-4613106 Втулка
39 6908-4613110 Манжета
40 034-040-36-2-2 Кольцо ГОСТ 18829-73
41 6908-4617800 Болт М12х45
42 201497 Болт
43 250612 Гайка М10-6Н
44 252136 Шайба
45 6908-4614090 Палец с пластиной
46 012-016-25-2-2 Кольцо
47 250563 Гайка
48 220106 Винт М6х18
49 6908-4612120 Тройник
50 6908-4612118 Штуцер
51 250559 Гайка М14х1,5-6Н
52 095-105-58-2-2 Кольцо
53 201542 Болт
54 252007 Шайба
55 015-019-25-2-2 Кольцо ГОСТ 18829-73
56 6908-4617054 Пробка
57 201540 Болт
58 201544 Болт
59 054-060-36-2-2 Кольцо
60 7406-4617594-01 Прижим
61 6908-4617060 Трубопровод
62 6908-4617070 Трубопровод
63 6908-4617080 Трубопровод
64 6908-4617090 Трубопровод
65 6908-4613090 Палец с пластиной
66 6908-4617180 Трубопровод стрелы правый
67 6908-4617170 Трубопровод стрелы левый
68 6908-4617016-10 Трубопровод нагнетательный
69 7405-3408010 Рукав всасывающий
70 69084-3407010 Патрубок с фланцем
71 7505-1709195 Муфта с кольцом
72 69084-4617120 Трубопровод
73 7406-4617036 Клапан обратный
74 6908-4617020-10 Трубопровод с коллектором
75 Д357П-4617158 Скоба
76 201495 Болт
77 Д357П-4617160 Прокладка
78 6908-4617801 Болт М12х60
79 6908-4617836 Прижим
80 6908-4617838 Прижим
81 038-044-36-2-2 Кольцо
82 201548 Болт М12-6gх50
83 045-051-36-2-2 Кольцо уплотнительное
84 200373 Болт М12х70
85 69084-4617230 Кронштейн
86 201497 Болт
87 49011-4617370 Прижим
88 6507-8609026 Хомут
89 250510 Гайка
90 7915-1203076 Половина хомута
91 201554 Болт М12-6gх80
92 056-066-58-2-2 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
