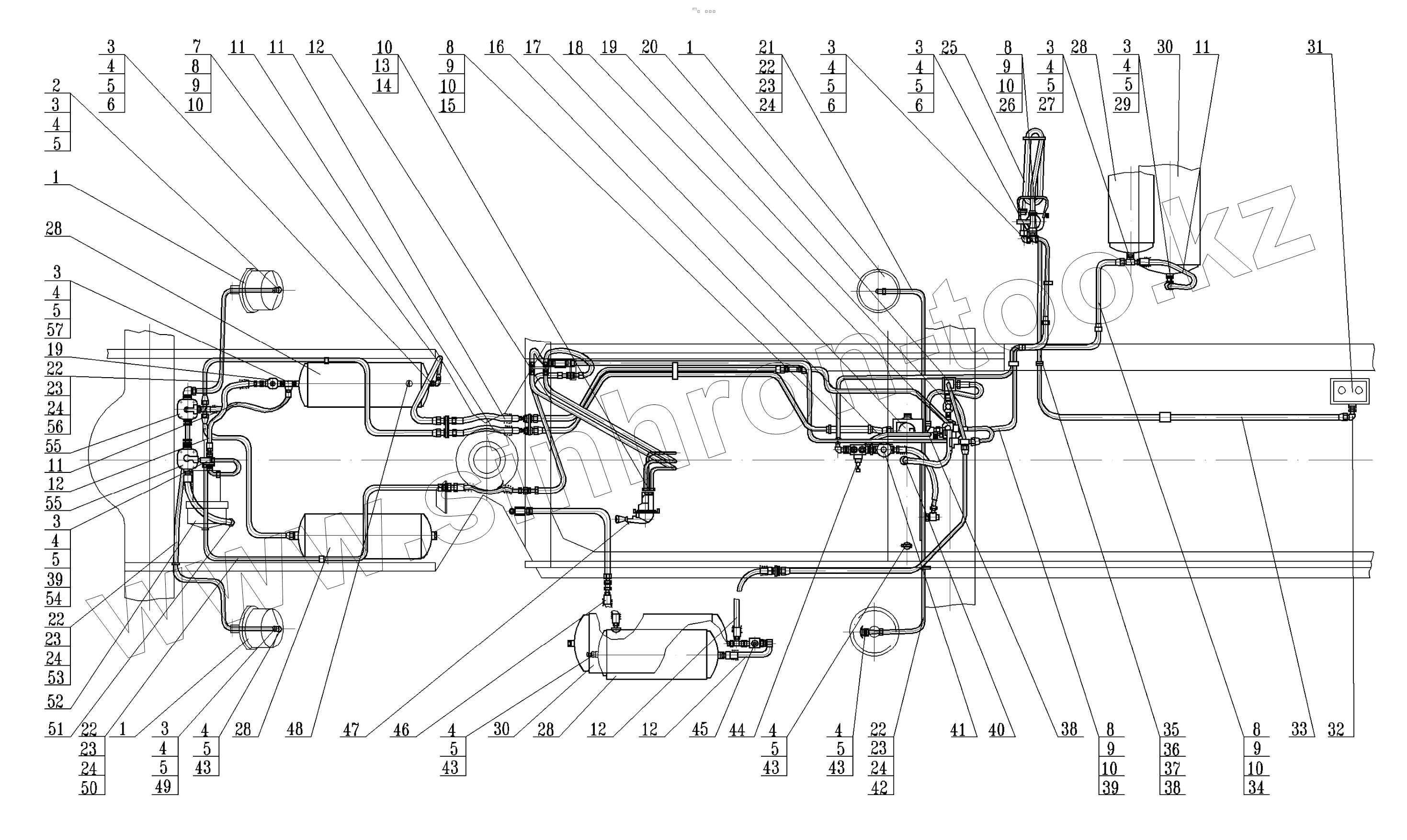

Каталог запасных частей к технике: МоАЗ 40484-21. Пневмосистема привода тормозов
1
1
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
6
6
6
7
8
8
8
8
8
9
9
9
9
9
10
10
10
10
10
10
11
11
11
11
12
12
12
12
13
14
15
16
17
18
19
19
20
21
22
22
22
22
22
23
23
23
23
23
24
24
24
24
24
25
26
27
28
28
28
28
29
30
30
31
32
33
34
35
36
37
38
38
39
39
40
41
42
43
43
43
43
44
45
46
47
48
49
50
51
52
53
54
55
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6441-3519110 | Цилиндр тормозной | |
| 2 | 402741 | Угольник | |
| 3 | 374939 | Гайка | |
| 4 | 376145 | Шайба | |
| 5 | 020-025-30-2-2 | Кольцо | |
| 6 | 402776 | Угольник | |
| 7 | 6908-3506299 | Воздухопровод | |
| 8 | 379700 | Гайка накидная | |
| 9 | 379256 | Муфта | |
| 10 | 012-016-25-2-2 | Кольцо | |
| 11 | 7405-3506085 | Рукав гибкий | |
| 12 | 6401-3506060 | Рукав гибкий | |
| 13 | 404249 | Штуцер | |
| 14 | 375919 | Шайба | |
| 15 | 6908-3506216-10 | Воздухопровод | |
| 16 | 7406-3506095 | Рукав гибкий | |
| 17 | 100-3514008 | Кран тормозной двухсекционный | |
| 18 | 100-3515110 | Клапан защитный двойной | |
| 19 | 100-3515010 | Клапан защитный одинарный | |
| 20 | 100-3562010 | Клапан двухмагистральный | |
| 21 | 6908-3506304 | Воздухопровод правый | |
| 22 | 405641 | Гайка накидная | |
| 23 | 379254 | Муфта | |
| 24 | 009-012-19-2-2 | Кольцо | |
| 25 | 11.3511010-01 | Водоотделитель | |
| 26 | 6908-3506213-10 | Воздухопровод | |
| 27 | 7406-3506468 | Тройник | |
| 28 | 5336-3513015 | Ресивер Б20 | |
| 29 | 9585-3506224 | Угольник | |
| 30 | 7505-3513015 | Ресивер Б40 | |
| 31 | 5336-3509012 | Компрессор | |
| 32 | 379652 | Угольник | |
| 33 | 69084-3506205 | Воздухопровод | |
| 34 | 6908-3506231 | Воздухопровод | |
| 35 | 201426 | Болт | |
| 36 | 374180 | Гайка | |
| 37 | 546П-3509247 | Рукав | |
| 38 | 546П-3506405 | Хомутик | |
| 39 | 6908-3506226-10 | Воздухопровод | |
| 40 | 7505-3520010 | Кран разобщительный | |
| 41 | 11.3515150-10ХЛ | Противозамерзатель | |
| 42 | 6908-3506305 | Воздухопровод левый | |
| 43 | 13.3515310 | Клапан контрольного вывода | |
| 44 | 11.3512010 | Регулятор давления | |
| 45 | 12.3515010 | Клапан защитный одинарный с обратным потоком | |
| 46 | 546П-1604070-Б | Рукав | |
| 47 | 100-3537010 | Кран ручной тормозной | |
| 48 | 100-3513110 | Кран слива конденсата | |
| 49 | 6442-3506486 | Тройник | |
| 50 | 6908-3506331 | Воздухопровод | |
| 51 | 449372 | Угольник | |
| 52 | 7505-3519010-01 | Пружинный энергоаккумулятор | |
| 53 | 6908-3506285 | Воздухопровод левый | |
| 54 | 6442-3506402-10 | Тройник | |
| 55 | 64221-3518010 | Клапан ускорительный | |
| 56 | 6908-3506284 | Воздухопровод правый | |
| 57 | 522А-3506403 | Тройник |
