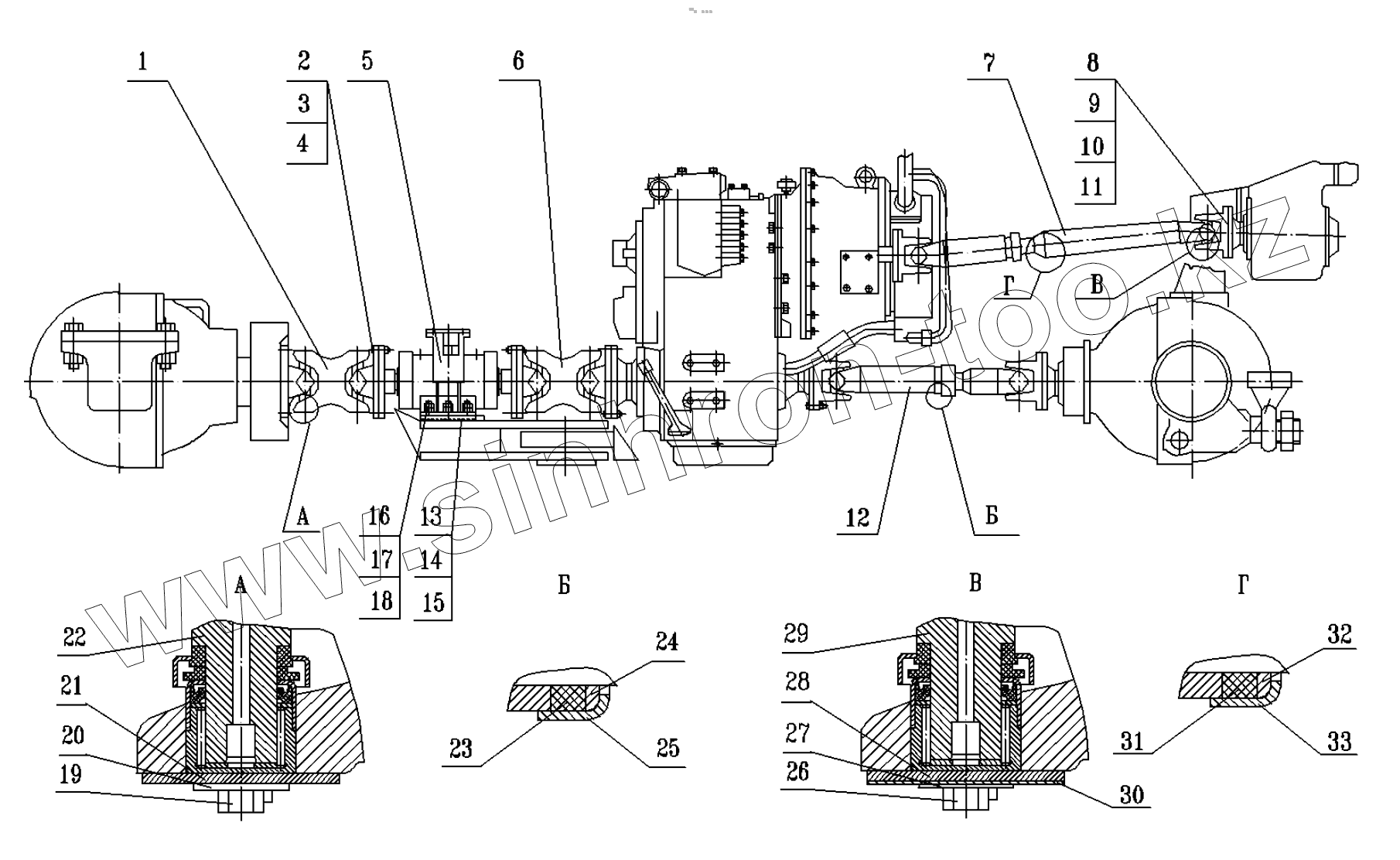

Каталог запасных частей к технике: МоАЗ 40484-21. Передача карданная (с 01.06.03)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6908-2223010 | Вал карданный | |
| 2 | 340746 | Болт М14х1,5 | |
| 3 | 252138 | Шайба | |
| 4 | 74067-2201103 | Гайка М14х1,5 | |
| 5 | 6908-2303210-10 | Опора промежуточная | |
| 6 | 6908-2203010 | Вал карданный | |
| 7 | 69084-2202010-10 | Вал карданный | |
| 8 | 445074 | Болт | |
| 9 | 252136 | Шайба | |
| 10 | 250688 | Гайка | |
| 11 | 445877 | Гайка | |
| 12 | 69081-2201010-10 | Вал карданный | |
| 13 | 6908-2203288 | Прокладка регулировочная | |
| 14 | 6908-2203289 | Прокладка регулировочная | |
| 15 | 6908-2203290 | Прокладка регулировочная | |
| 16 | 6908-2203305 | Шпилька М20х1,5 | |
| 17 | 6908-2203308 | Гайка М20х1,5 | |
| 18 | 250640 | Гайка | |
| 19 | 340161 | Болт | |
| 20 | 525-2201041-11 | Пластина стопорная | |
| 21 | 525-2201040-10 | Крышка подшипника | |
| 22 | 7522-2201025-01 | Крестовина в сборе | |
| 23 | 540-2201088-10 | Уплотнение резиновое | |
| 24 | 7522-2201089 | Кольцо | |
| 25 | 7522-2201087 | Обойма уплотнения | |
| 26 | 201514 | Болт | |
| 27 | 210-2201041 | Пластина стопорная | |
| 28 | 210-2201040-А | Крышка | |
| 29 | 53205-2205025-01 | Крестовина в сборе | |
| 30 | 500А-2202080 | Пластина | |
| 31 | 500А-2201090-Б | Сальник | |
| 32 | 500-2201089 | Кольцо сальника | |
| 33 | 200-2201087-Т | Обойма сальника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
