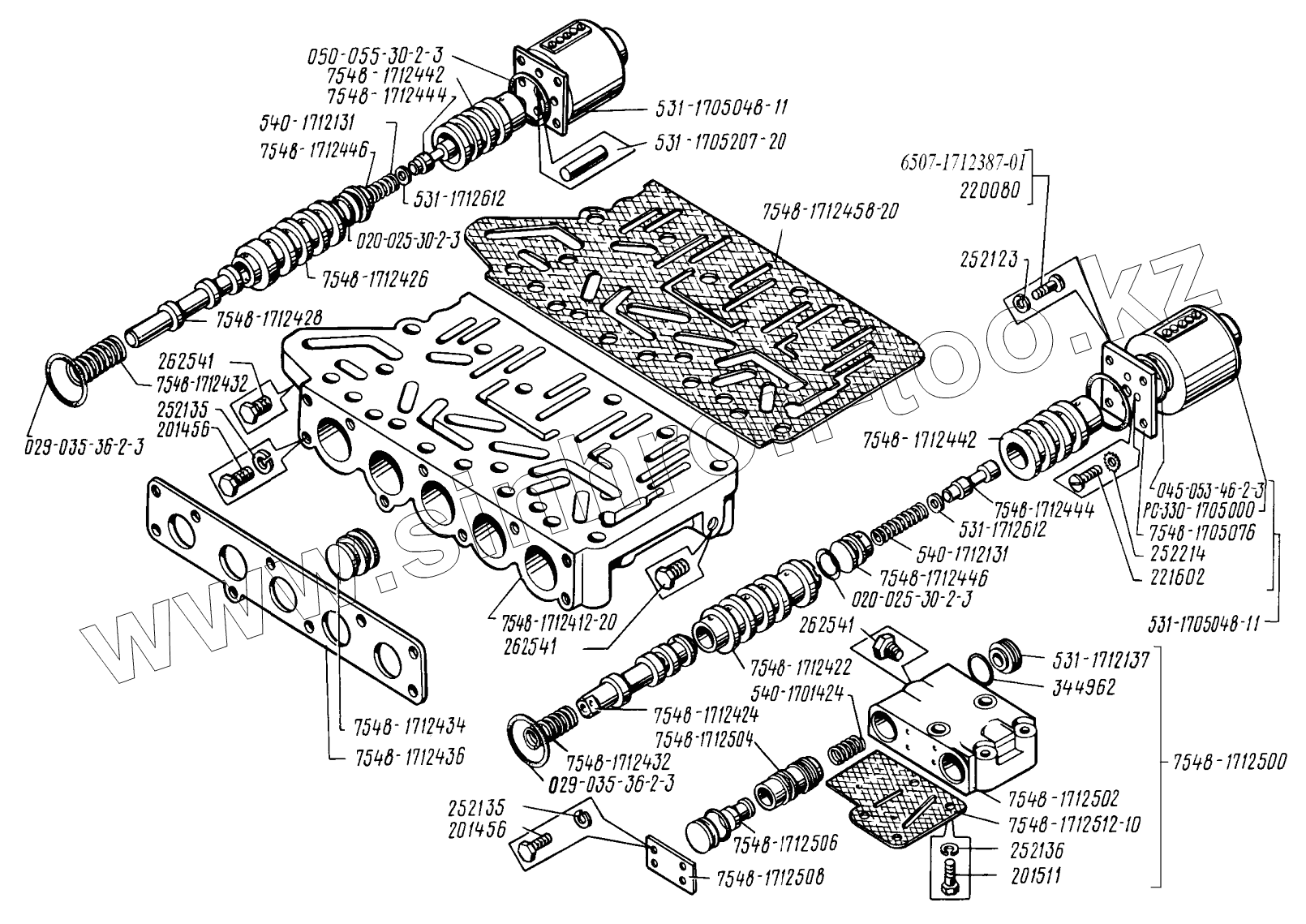

Каталог запасных частей к технике: МоАЗ 40484-21. Механизм управления
1
2
2
3
4
5
6
6
7
8
9
10
11
12
12
13
14
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
31
32
32
33
34
35
36
37
37
38
39
40
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 540-1701424 | Пружина | |
| 2 | 531-1705048-11 | Электромагнит в сборе | |
| 3 | РС330-1705000 | Электромагнит | |
| 4 | 7548-1705076 | Фланец | |
| 5 | 531-1705207-20 | Толкатель | |
| 6 | 540-1712131 | Пружина | |
| 7 | 531-1712137 | Крышка | |
| 8 | 6507-1712387-01 | болт специальный | |
| 9 | 7548-1712412-20 | Корпус | |
| 10 | 7548-1712422 | Гильза | |
| 11 | 7548-1712424 | Золотник | |
| 12 | 7548-1712426 | Гильза | |
| 13 | 7548-1712428 | Золотник | |
| 14 | 7548-1712432 | Пружина | |
| 15 | 7548-1712434 | Крышка | |
| 16 | 7548-1712436 | Пластина | |
| 17 | 7548-1712442 | Гильза пилота | |
| 18 | 7548-1712444 | Золотник | |
| 19 | 7548-1712446 | Крышка | |
| 20 | 7548-1712458-20 | Прокладка | |
| 21 | 7548-1712500 | Механизм разблокировки | |
| 22 | 7548-1712502 | Корпус | |
| 23 | 7548-1712504 | Гильза | |
| 24 | 7548-1712506 | Золотник | |
| 25 | 7548-1712508 | Крышка | |
| 26 | 7548-1712512-10 | Прокладка | |
| 27 | 531-1712612 | Шайба | |
| 28 | 020-025-30-2-3 | Кольцо | |
| 29 | 029-035-36-2-3 | Кольцо | |
| 30 | 045-053-46-2-3 | Кольцо | |
| 31 | 050-055-30-2-3 | Кольцо | |
| 32 | 201456 | Болт | |
| 33 | 201511 | Болт М10х70 | |
| 34 | 220080 | Винт М5-6gх15 ОСТ 37.001.127-81 | |
| 35 | 221602 | Винт М6х10 | |
| 36 | 252123 | Шайба 6 | |
| 37 | 252135 | Шайба | |
| 38 | 252136 | Шайба | |
| 39 | 252214 | Шайба Б | |
| 40 | 262541 | Пробка | |
| 41 | 344962 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
