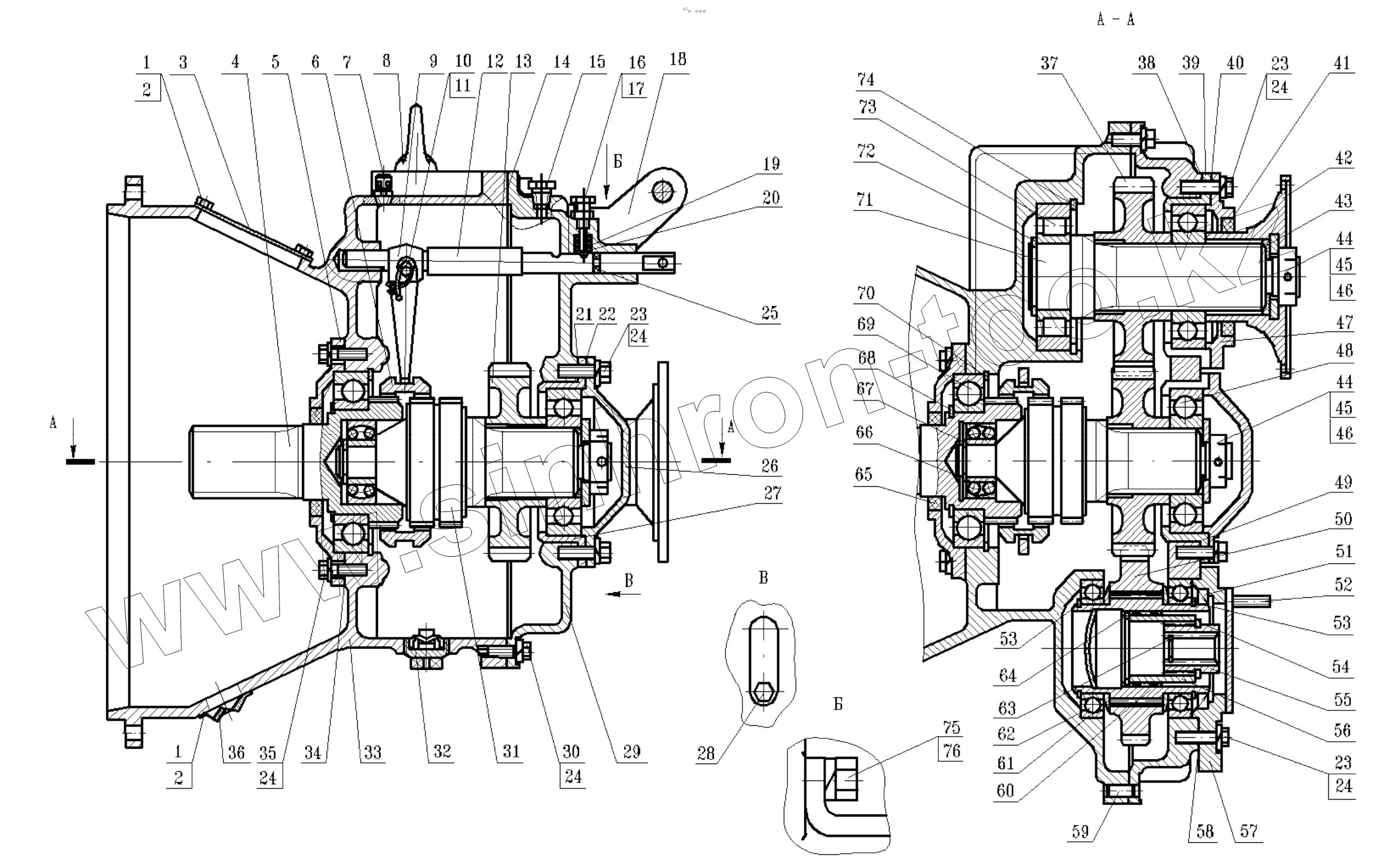

Каталог запасных частей к технике: МоАЗ 40484-21. Коробка отбора мощности
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
24
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 201453 | Болт | |
| 2 | 252135 | Шайба | |
| 3 | 7915-4202022 | Крышка | |
| 4 | 522А-2208025 | Вал неотключаемый | |
| 5 | 7503-4202033 | Крышка | |
| 6 | 522А-2208142 | Муфта | |
| 7 | 298430 | Сапун | |
| 8 | 546-1601290 | Рым-болт | |
| 9 | 8004-4202097 | Вилка | |
| 10 | 446901 | Винт | |
| 11 | 258253 | Шплинт | |
| 12 | 8004-4202098 | Шток | |
| 13 | 69084-4202028 | Колесо зубчатое | |
| 14 | 69084-4202021 | Прокладка | |
| 15 | 262544 | Пробка | |
| 16 | 7405-4202139 | Стопор | |
| 17 | 250514 | Гайка | |
| 18 | 69084-4202230 | Кронштейн | |
| 19 | 529-4202128 | Пружина | |
| 20 | Б 9.525-100 | Шарик | |
| 21 | 69084-4202044 | Прокладка | |
| 22 | 69084-4202047 | Прокладка | |
| 23 | 201546 | Болт | |
| 24 | 252137 | Шайба | |
| 25 | 016-020-25-2-2 | Кольцо ГОСТ 18829-73 | |
| 26 | 69084-4202043 | Крышка | |
| 27 | 69084-4202062 | Стакан | |
| 28 | 262541 | Пробка | |
| 29 | 69084-4202018 | Крышка | |
| 30 | 201542 | Болт | |
| 31 | 69084-4202025 | Вал | |
| 32 | ПСМ 1 1/4" | Пробка магнитная | |
| 33 | 69084-4202016 | Картер | |
| 34 | 7503-4202034 | Прокладка | |
| 35 | 201544 | Болт | |
| 36 | 546-1601024 | Крышка | |
| 37 | 69084-4202066 | Колесо зубчатое | |
| 38 | 69084-4202074 | Прокладка | |
| 39 | 69084-4202072 | Стакан | |
| 40 | 69084-4202079 | Прокладка | |
| 41 | 2.2-92х120-3 | Манжета | |
| 42 | 529А-2402063 | Фланец | |
| 43 | 6908-4202064 | Кольцо уплотнительное | |
| 44 | 529А-2402066 | Шайба | |
| 45 | 311701 | Гайка | |
| 46 | 258086 | Шплинт | |
| 47 | 69084-4202078 | Крышка | |
| 48 | 314 | Подшипник | |
| 49 | 69084-4202062 | Стакан | |
| 50 | 69084-4202050 | Колесо зубчатое | |
| 51 | 1.2-90х120-1 | Манжета | |
| 52 | 216364 | Шпилька М12х75 ОСТ 37.001.166-81 | |
| 53 | 449694 | Кольцо В90 ГОСТ 13940-86 | |
| 54 | 449676 | Кольцо В50 ГОСТ 3940-86 | |
| 55 | 7505-1709198 | Муфта | |
| 56 | 7505-1709197 | Муфта | |
| 57 | 7406-1709215 | Опора | |
| 58 | 7503-4202056 | Прокладка | |
| 59 | 448017 | Штифт | |
| 60 | 7503-4202046 | Вал | |
| 61 | 7406-4202063 | Кольцо | |
| 62 | 118 | Подшипник ГОСТ 8338-75 | |
| 63 | 449735 | Кольцо В21 | |
| 64 | 449766 | Кольцо 1Б70 | |
| 65 | 2.2-75х100-3 | Манжета | |
| 66 | 1607 | Подшипник ГОСТ 5720-75 | |
| 67 | 449667 | Кольцо 1635 ГОСТ 13940-68 | |
| 68 | 449698 | Кольцо | |
| 69 | 220 | Подшипник ГОСТ 8338-75 | |
| 70 | 449795 | Кольцо | |
| 71 | 69084-4202070 | Вал | |
| 72 | 449686 | Кольцо В70 ГОСТ 13940-86 | |
| 73 | 2314 | Подшипник | |
| 74 | 449790 | Кольцо | |
| 75 | 201497 | Болт | |
| 76 | 252136 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
