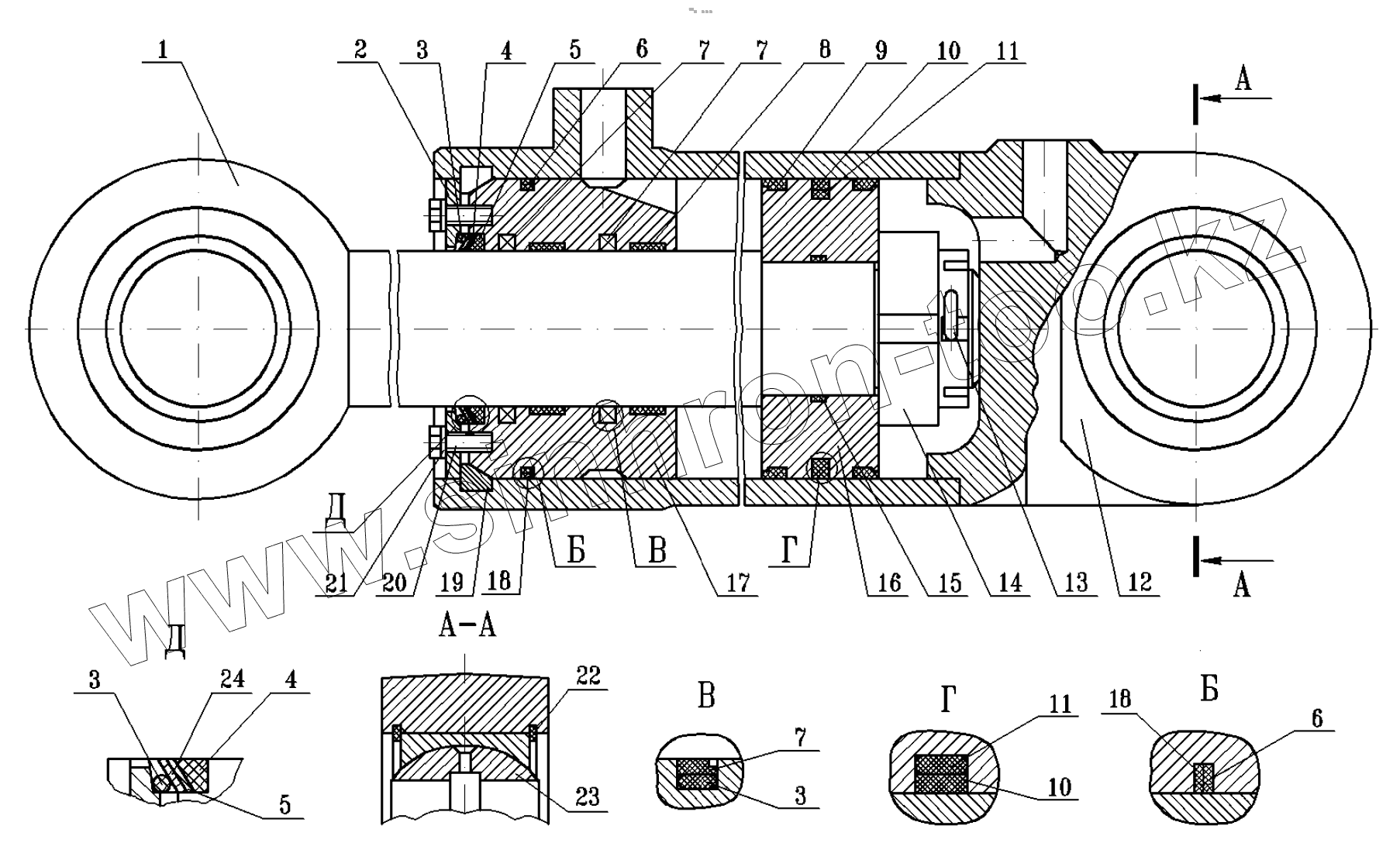

Каталог запасных частей к технике: МоАЗ 40484-21. Гидроцилиндр стрелы
1
2
3
3
3
4
4
5
5
6
6
7
7
7
8
9
10
10
11
11
12
13
14
15
16
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6908-4613046 | Шток | |
| 2 | 6908-4613034-10 | Шайба упорная | |
| 3 | 095-105-58-2-2 | Кольцо | |
| 4 | 6908-4613086 | Скребок | |
| 5 | 6908-4613080 | Грязесъемник | |
| 6 | 190-200-58-2-2 | Кольцо | |
| 7 | 6908-4613055 | Кольцо уплотнительное | |
| 8 | 6908-4613068 | Втулка опорная | |
| 9 | 6908-4613060 | Кольцо опорное | |
| 10 | 6908-4613066 | Кольцо уплотнительное | |
| 11 | 180-195-85-2-2 | Кольцо | |
| 12 | 6908-4613012-10 | Гильза с крышкой | |
| 13 | 6908-4613087 | Шплинт | |
| 14 | 6908-4613056 | Гайка М56х2 | |
| 15 | 065-075-58-2-2 | Кольцо | |
| 16 | 6908-4613042-01 | Поршень | |
| 17 | 6908-4613058-11 | Крышка передняя | |
| 18 | 6908-4613065 | Кольцо защитное | |
| 19 | 6908-4613064-10 | Сектор | |
| 20 | 201542 | Болт | |
| 21 | 252136 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
