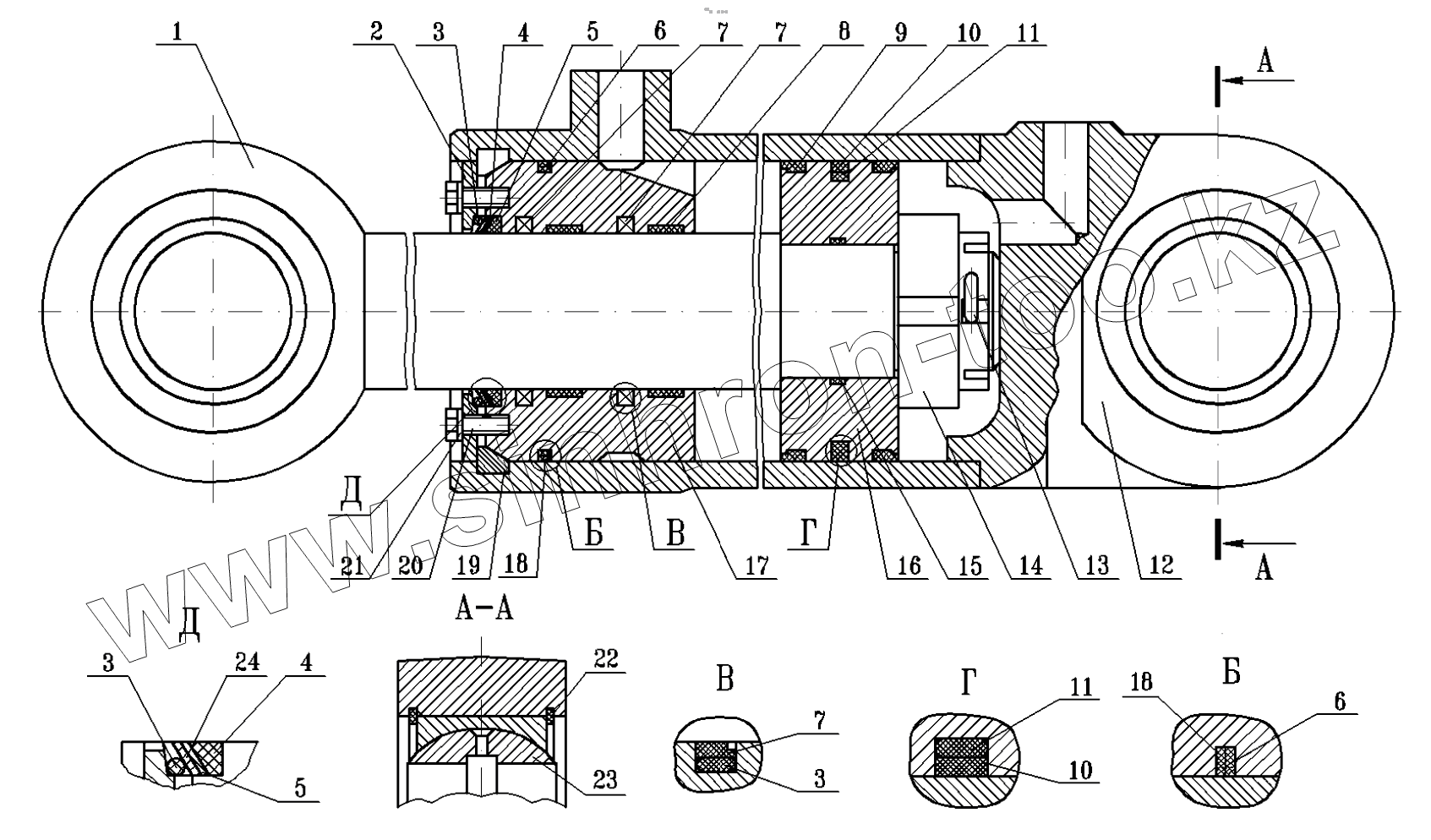

Каталог запасных частей к технике: МоАЗ 40484-21. Гидроцилиндр ковша
1
2
3
3
3
4
4
5
5
6
6
7
7
7
8
9
10
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6908-4614046-10 | Шток | |
| 2 | 6908-4614034-10 | Шайба упорная | |
| 3 | 085-095-58-2-2 | Кольцо | |
| 4 | 6908-4614086 | Скребок | |
| 5 | 6908-4614080 | Грязесъемник | |
| 6 | 150-160-58-2-2 | Кольцо | |
| 7 | 6908-4614055 | Кольцо уплотнительное | |
| 8 | 6908-4614068 | Втулка опорная | |
| 9 | 6908-4614060 | Кольцо опорное | |
| 10 | 6908-4614066 | Кольцо уплотнительное | |
| 11 | 140-155-85-2-2 | Кольцо | |
| 12 | 6908-4614012-11 | Гильза с крышкой | |
| 13 | 6908-4613087 | Шплинт | |
| 14 | 6908-4613056 | Гайка М56х2 | |
| 15 | 065-075-58-2-2 | Кольцо | |
| 16 | 6908-4614042-11 | Поршень | |
| 17 | 6908-4614058-11 | Крышка передняя | |
| 18 | 6908-4614065 | Кольцо защитное | |
| 19 | 6908-4614064-10 | Сектор | |
| 20 | 201542 | Болт | |
| 21 | 252137 | Шайба | |
| 22 | 449785 | Кольцо В125 ГОСТ 13941-86 | |
| 23 | ШСЛ80 | Подшипник шарнирный | |
| 24 | 6908-4614085 | Скребок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
