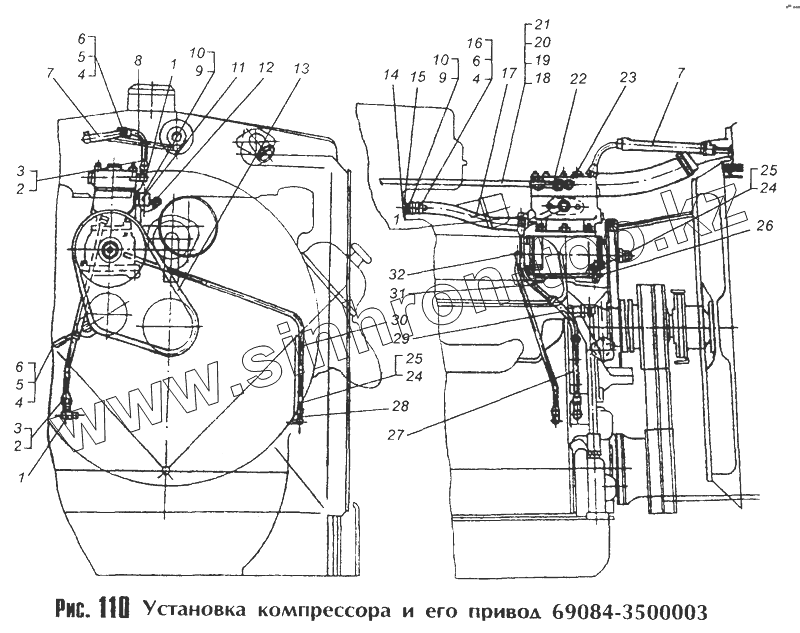

Каталог запасных частей к технике: МоАЗ 40481. Установка компрессора и его привод 69084-3500003

Тип техники

Марка

Модель

Схема

1

1

1

2

2

3

3

4

4

4

5

5

6

6

6

7

7

8

9

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

25

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	379051		Угольник 3/8"
2	405641		Гайка накидная
3	314802		Муфта
4	297575		Шплинт
5	297580		Пряжка
6	297582		Лента
7	6401-3509283		Рукав
8	546В-3509285		Трубка
9	201455		Болт
10	252135		Шайба
11	546-3509239		Прокладка
12	546П-3509240		Патрубок конечный
13	236НБ-1307170		Ремень
14	546-3509238		Прокладка
15	546-3509235		Патрубок начальный
16	297584		Лента
17	546-3509247		Рукав
18	69084-3506206		Воздухопровод
19	379700		Гайка накидная
20	379256		Муфта
21	012-016-25-2-2		Кольцо
22	500-3509015-Б1		Компрессор
23	379652		Угольник
24	201499		Болт
25	252136		Шайба
26	236-1002283		Прокладка
27	546-3509282		Трубка вторая
28	546П-3509290		Угольник
29	314710		Гайка
30	314803		Муфта
31	546-3509283		Рукав
32	546П-3509264		Трубка
33	546-3509281		Трубка первая
34	379055		Угольник
