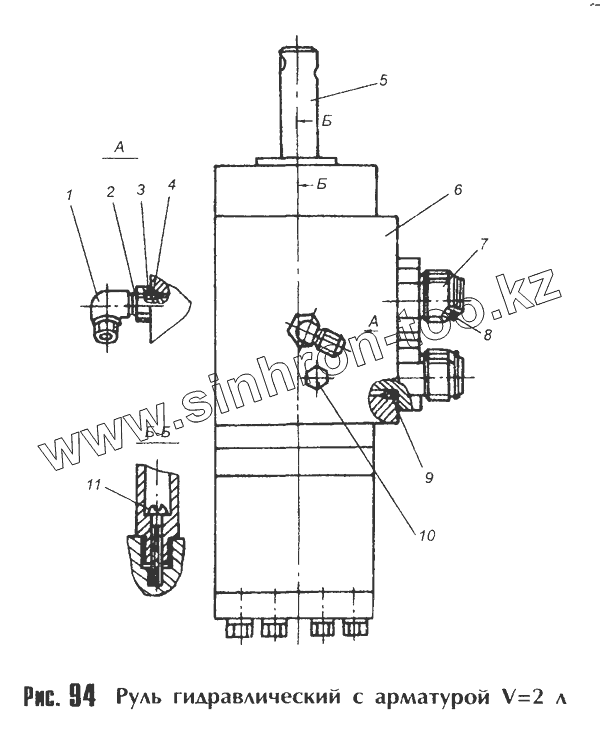

Каталог запасных частей к технике: МоАЗ 40481. Руль гидравлический с арматурой V=2л

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано 40481 (2003) 40484-21 4055-21 6014 (2002)

Схема > Не выбрано Кабина 69083-5000010 Дверь 69083-6100030 Вентилятор Система отопления Оперение Подвеска двигателя МоАЗ-40481 Подвеска двигателя МоАЗ-40484 69084-1000003 Устройство пусковое подогревательное для МоАЗ-40481 Устройство пусковое подогревательное ПДЖ-44 для МоАЗ-40484 69084-10000032 Устройство пусковое подогревательное ПДЖ-30 для МоАЗ-40484 69084-10000032-10 Управление подачей топлива МоАЗ-40481 Управление системой двигателя МоАЗ-40484 Питание двигателя топливом МоАЗ-40481 Система питания двигателя МоАЗ-40484 Системы питания двигателя воздухом и выпуска отработавших газов (при установке воздухоочистителя 2256010-1904000) Системы питания двигателя воздухом и выпуска отработавших газов (при установке фильтра воздушного 8421-110910) Система очистки воздуха МоАЗ-40484 Система выпуска отработавших газов МоАЗ-40484 Система охлаждения двигателя МоАЗ-40481 Ролик натяжной МоАЗ-40484 Установка вентилятора МоАЗ-40484 Привод вентилятора МоАЗ-40484 Система охлаждения двигателя МоАЗ-40484 Рамка радиатора. Кожух вентилятора МоАЗ-40484 Картер коробки передач Картер гидромеханической передачи Вал ведущий гидромеханической передачи Вал диапазонный Вал реверсный Вал ведомый Насос гидромеханической передачи 7548-1704010 Маслозаборник и полнопоточный фильтр Фильтр тонкой очистки масла Картер гидротрансформатора Гидротрансформатор Фрикцион 7548-1711500 Передача гидромеханическая с редуктором МоАЗ-40484 69084-1700504 Коробка золотниковая 7548-1712210-10 Клапан корректирующий 7548-1712380 Механизм управления 7548-1712410-20 Редуктор согласующий МоАЗ-40484 69084-1731010 Привод насосов Привод насосов гидросистемы Валы карданные Опора промежуточная 6908-2203210-10 Муфта гибкая МоАЗ-40484 75051-2208017 СБ Мост передний 6908-2300010-01 Мост задний 6908-2400010 Редуктор 6908-2302010-01 СБ Дифференциал 6908-2403012 Водило 6908-2405018-10 СБ Редуктор 6908-2402010 СБ Рама (До 26.01.2000) Рама (После 26.01.2000) Подвеска заднего моста 6908-2900002 Установка колес Схема установки рулевого управления V=2л Гидроцилиндр с арматурой 6908-3405005-01 СБ, 6908-3405006-01 СБ Руль гидравлический с арматурой V=2л Вал карданный 7505-3401300 Клапан предохранительный 6908-3406005-10 Клапан предохранительный 6908-3406048-10 Электродвигатель с насосом Клапан приоритетный 6908-3435005-40 Схема установки рулевого управления V=0,5 л (с 01.09.1998) Гидроцилиндр с арматурой 6908-3405005-01 Руль гидравлический с арматурой 6908-3400010-30 Гидробак Усилитель потока с арматурой 6908-3436005-20 Клапан приоритетный с арматурой 6908-3435005-50 Установка рулевой колонки Тормоз колесный Схема пневмопривода тормозов Тормоз стояночный с редуктором переднего моста 7505-3507006 Цилиндр тормозной 6444-3519110 СБ Установка компрессора и его привод 69084-3500003 Компрессор МоАЗ-40481 5356-3509012 Компрессор МоАЗ-40484 500-3509115-Б1 Привод тормозного крана Пружинный энергоаккумулятор 7505-3519010-01 СБ Клапан подпорный Установка электрооборудования Установка электрооборудования по кабине Установка предохранителей Установка реле Щиток приборов основной Щиток приборов дополнительный Щиток аварийной системы РУ Установка коробки отбора мощности и полужесткой муфты 7506-4202010, 7915-2208017 Коробка отбора мощности МоАЗ-40484 69084-4202010 СБ Установка погрузочного оборудования Схема установки гидросистемы Гидроцилиндр стрелы 6908-46130ё0-01 Гидроцилиндр ковша 6908-4614010-02 Фильтр Блок управления 101ВНМ-01 (60220А) Пневмогидроаккумулятор с гидроклапанами 640.00 Гидрораспределитель 6908-4612050 СБ Клапан предохранительный Схема установки подшипников Схема деления измененной части изделия на составные части

1

2

3

4

5

6

7

8

9

10

11

Позиция на иллюстрации	Заводской номер детали		Название детали
1	6908-3401170		Угольник
2	6908-3401172		Гайка стопорная
3	6908-3401174		Кольцо защитное
4	009-012-19-2-2		Кольцо
5	7508-3401030		Хвостовик
6	ОКР6/2000		Гидроруль
7	7508-3401055		Штуцер
8	016-019-19-2-2		Кольцо ГОСТ 18829-73
9	027-032-25-2-2		Кольцо
10	6908-3401200		Пробка
11	7508-3404460		Винт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
