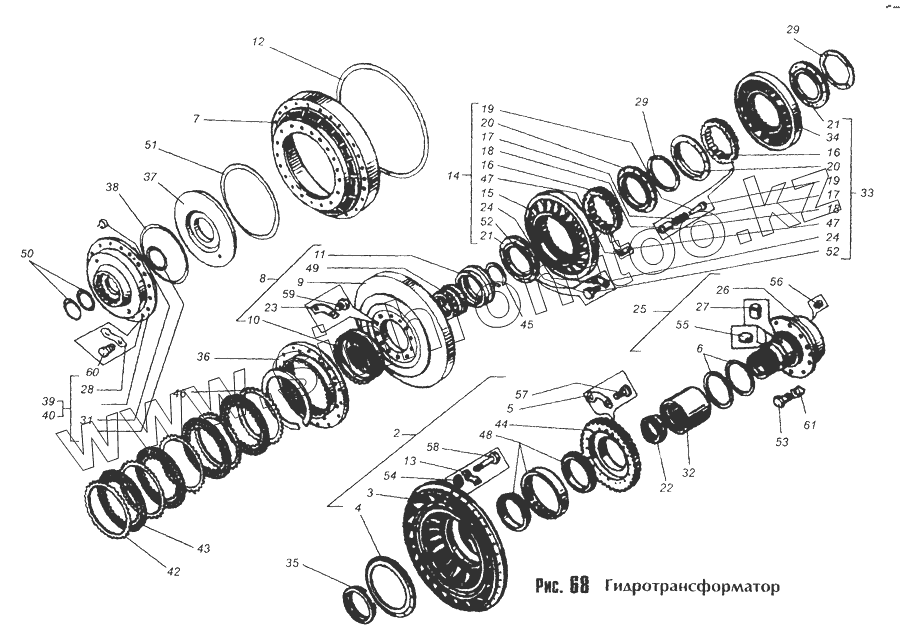

Каталог запасных частей к технике: МоАЗ 40481. Гидротрансформатор
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
24
24
25
26
27
28
29
29
31
32
33
34
35
36
37
38
39
40
42
43
44
45
46
47
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7548-1701326 | Прокладка | |
| 2 | 7548-1809030 | Колесо насоса | |
| 3 | 7548-1709032 | Колесо насоса | |
| 4 | 7548-1709034-10 | Крышка подшипника | |
| 5 | 7548-1709038 | Пластина | |
| 6 | 7523-1709040 | Кольцо | |
| 7 | 7548-1709074 | Кожух | |
| 8 | 7548-1709080 | Колесо турбины | |
| 9 | 548А-1709082 | Колесо турбины | |
| 10 | 7548-1709084 | Ступица | |
| 11 | 7548-1709086-01 | Ступица упорная реактора | |
| 12 | 540-1709094-01 | Кольцо | |
| 13 | 548А-1709096 | Пластина стопорная | |
| 14 | 548А-1709110 | Колесо 1-го реактора | |
| 15 | 548А-1709113 | Колесо 1-го реактора | |
| 16 | 548А-1709117 | Обойма | |
| 17 | 548А-1709125 | Пружина | |
| 18 | 548А-1709126 | Толкатель | |
| 19 | 548А-1709127 | Стержень | |
| 20 | 548А-1709128 | Кольцо упорное | |
| 21 | 548А-1709129 | Кольцо упорное | |
| 22 | 548А-1709132 | Гайка М90х1,5 | |
| 23 | 540-1709135 | Пластина | |
| 24 | 548А-1709136 | Пластина | |
| 25 | 7548-1709150-11 | Ступица | |
| 26 | 7548-1709152-20 | Ступица | |
| 27 | 7548-1709160 | Фиксатор | |
| 28 | 7548-1709168 | Пластина | |
| 29 | 548А-1709178 | Шайба плавающая | |
| 30 | 7505-1709184 | Барабан фрикциона | |
| 31 | 7548-1709186 | Стержень | |
| 32 | 7548-1709202 | Ступица реактора | |
| 33 | 7540-1709210 | Колесо второго реактора | |
| 34 | 548А-1709213 | Колесо 2-го реактора | |
| 35 | 7548-1709230 | Кольцо распорное | |
| 36 | 7548-1709312 | Ступица | |
| 37 | 7548-1709314 | Поршень | |
| 38 | 7548-1709324 | Кольцо | |
| 39 | 7405-1709680-01 | Барабан фрикциона | |
| 40 | 7405-1709682-10 | Вал ведущий | |
| 41 | 7548-1711454 | Кольцо опорное | |
| 42 | 7548-1711482 | Диск ведущий | |
| 43 | 7548-1711484-01 | Диск ведомый | |
| 44 | 7548-1767034 | Шестерня | |
| 45 | 548-2405029 | Кольцо | |
| 46 | 531-4202360-10 | Диск упорный | |
| 47 | БIV 12,5х22Н | Ролик | |
| 48 | 1176724Л | Ступица ГОСТ 8995-75 | |
| 49 | 6-116Л | Подшипник | |
| 50 | 070-075-30-2-3 | Кольцо | |
| 51 | 295-305-58-2-3 | Кольцо | |
| 52 | 200215 | Болт М6х40 | |
| 53 | 201540 | Болт | |
| 54 | 250512 | Гайка | |
| 55 | 260305 | Заглушка | |
| 56 | 262532 | Пробка КГ1/4 | |
| 57 | 340211 | Болт М10х1,25x58 | |
| 58 | 340247 | Болт М10x110 | |
| 59 | 340271 | Болт М10х105 | |
| 60 | 340281 | Болт М12x1,25x38 | |
| 61 | 342773 | Пластина стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
