Каталог запасных частей к технике: Mitsuber ML-541R Munich. ZL40A.30 Трансмиссия (9)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
18
19
20
21

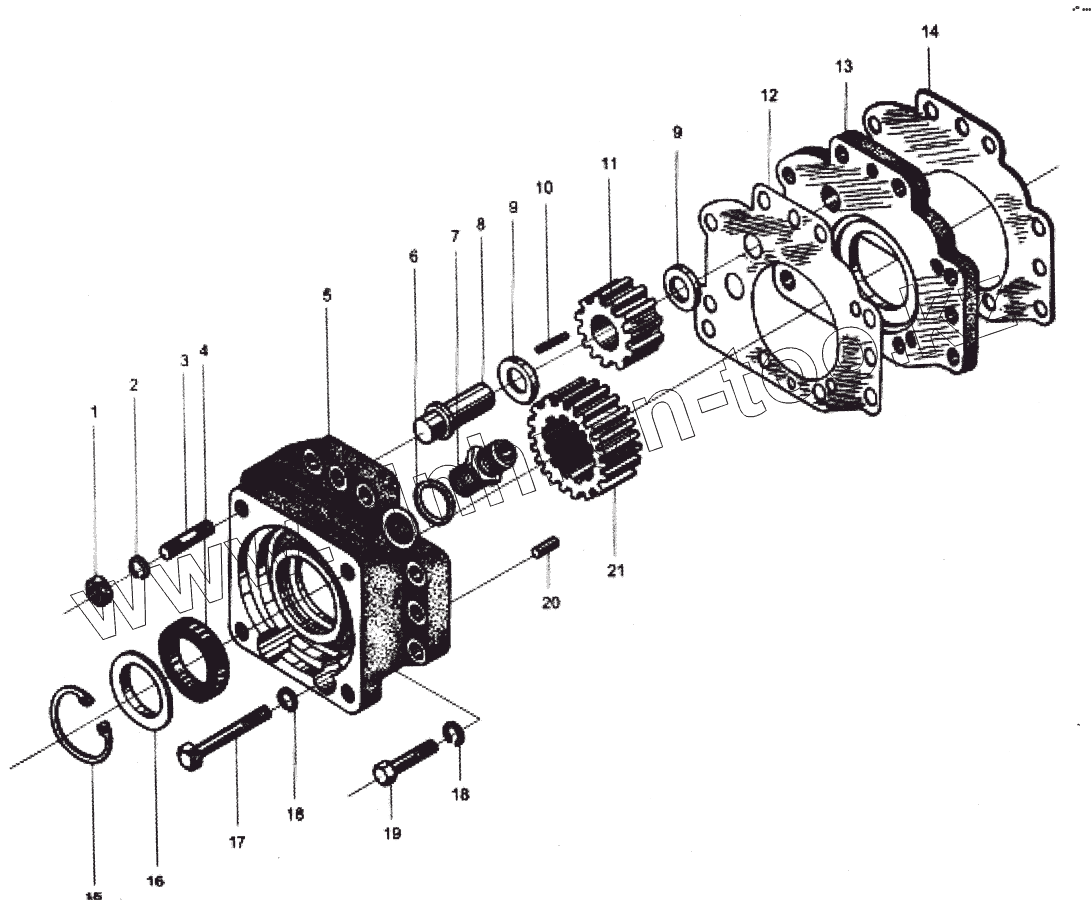

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB6170-86 | ГАЙКА | |
| 2 | GB93-87 | ШАЙБА 12 | |
| 3 | GB897-74 | ШПИЛЬКА АМ12х35 | |
| 4 | JB2600-80 | НАБИВНОЕ МАСЛЯНОЕ УПЛОТНЕНИЕ PG45х62х12 | |
| 5 | 403601 | КОРПУС НАСОСА | |
| 6 | 402106 | ШАЙБА | |
| 7 | 402111 | СОЕДИНЕНИЕ | |
| 8 | 403603 | ВАЛ | |
| 9 | 403611 | РАСПОРНАЯ ДЕТАЛЬ | |
| 10 | GB309-84 | РОЛИК D4х35 | |
| 11 | 403602 | ПРИВОДНАЯ ШЕСТЕРНЯ | |
| 12 | 403606 | УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА | |
| 13 | 403608 | КРЫШКА НАСОСА | |
| 14 | 403609 | УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА | |
| 15 | GB893.1-86 | ШАЙБА 50 | |
| 16 | 403604 | ПРУЖИННОЕ КОЛЬЦО | |
| 17 | GBS782-86 | БОЛТ М10х75 | |
| 18 | GB93-87 | ШАЙБА 12 | |
| 19 | GB5782-86 | БОЛТ М24x140 | |
| 20 | GB119-86 | ШПИЛЬКА D10х30 | |
| 21 | 403605 | ВЕДОМАЯ ШЕСТЕРНЯ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
