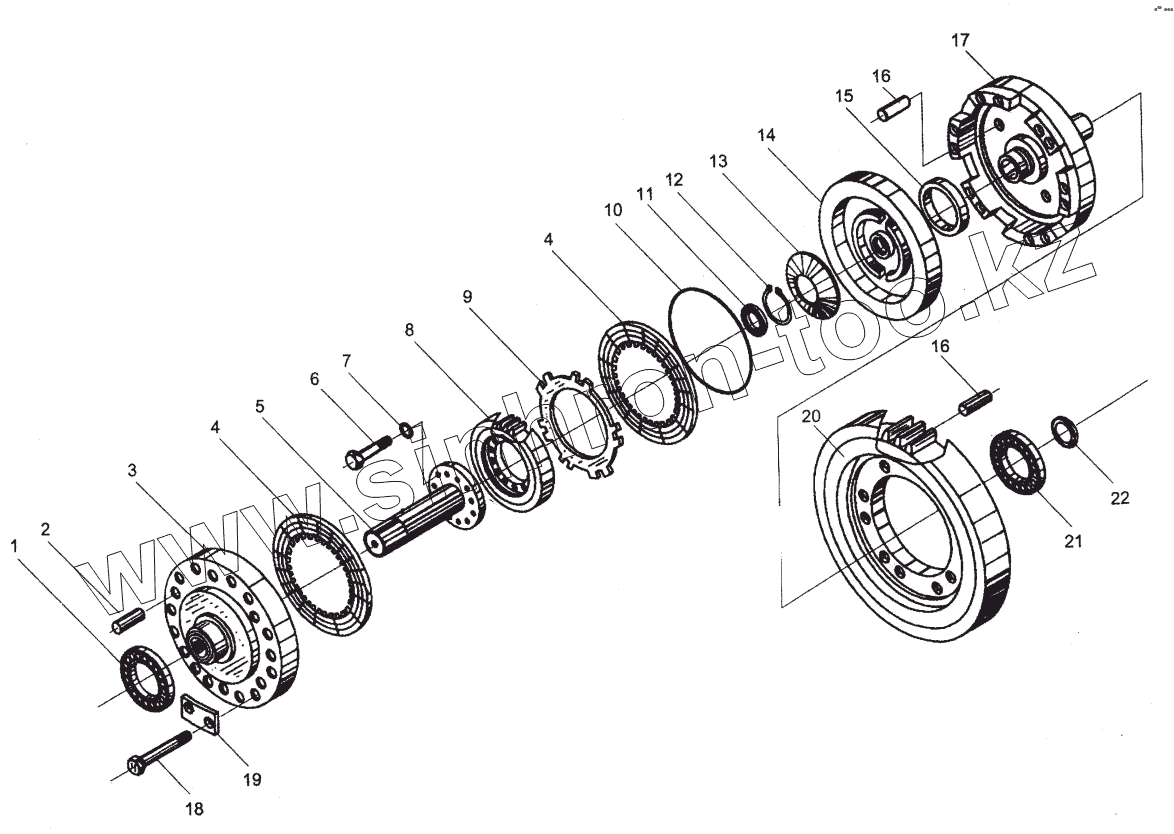

Каталог запасных частей к технике: Mitsuber ML-541R Munich. ZL40A.30 Трансмиссия (6)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB/T276-94 | ПОДШИПНИК | |
| 2 | ZL40.6.10-2 | ШПИЛЬКА ЯКОРЯ | |
| 3 | ZL40A.30.1-1 | РЕАКЦИОННЫЙ ДИСК ПЕРЕДНЕЙ ПЕРЕДАЧИ | |
| 4 | ZL40A.30.1.1A | ПРИВОДНАЯ ПЛАСТИНА 2-Й ПЕРЕДНЕЙ ПЕРЕДАЧИ | |
| 5 | ZL40A.30.1-2A | ПРИВОДНОЙ ВАЛ ПЕРЕДНЕЙ ПЕРЕДАЧИ | |
| 6 | GB5783-86 | БОЛТ М10х30 | |
| 7 | GB93-76 | СТОПОРНАЯ ШАЙБА 8 | |
| 8 | ZL40A.30.1-3A | ШЕСТЕРЕННОЕ КОЛЬЦО 2-Й ПЕРЕДНЕЙ ПЕРЕДАЧИ | |
| 9 | ZL40A.30.1-10 | ФРИКЦИОННАЯ ПЛАСТИНА 2-Й ПЕРЕДНЕЙ ПЕРЕДАЧИ | |
| 10 | ZL40.6.8-3A | ВНУТРЕННЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 11 | GB/T276-94 | ПОДШИПНИК | |
| 12 | GB894.1-86 | ШАЙБА 80 | |
| 13 | ZL40.6-39 | ПРУЖИНА БЕЛВИЛЛА | |
| 14 | ZL40A.30.1-5 | ПОРШЕНЬ ПЕРЕДНЕЙ ПЕРЕДАЧИ | |
| 15 | ZL40A.30.1-8 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 16 | ZL40A.30.1A-1 | ШПИЛЬКА D10х30 | |
| 17 | ZL40A.30.1-7 | ЦИЛИНДР ПЕРЕДНЕЙ ПЕРЕДАЧИ | |
| 18 | ZL40.6-42 | БОЛТ | |
| 19 | ZL40.6-88 | СТОПОРНАЯ ГАЕЧНАЯ ШАЙБА | |
| 20 | ZL40A.30.1-6 | СРЕДНЯЯ ШЕСТЕРНЯ ВЫХОДНОГО ВАЛА | |
| 21 | GB/T276-94ZL40.30.1-9 | ШАРИКОПОДШИПНИК 6312 | |
| 22 | УПЛОТНИТЕЛЬНОЕКОЛЬЦО | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
