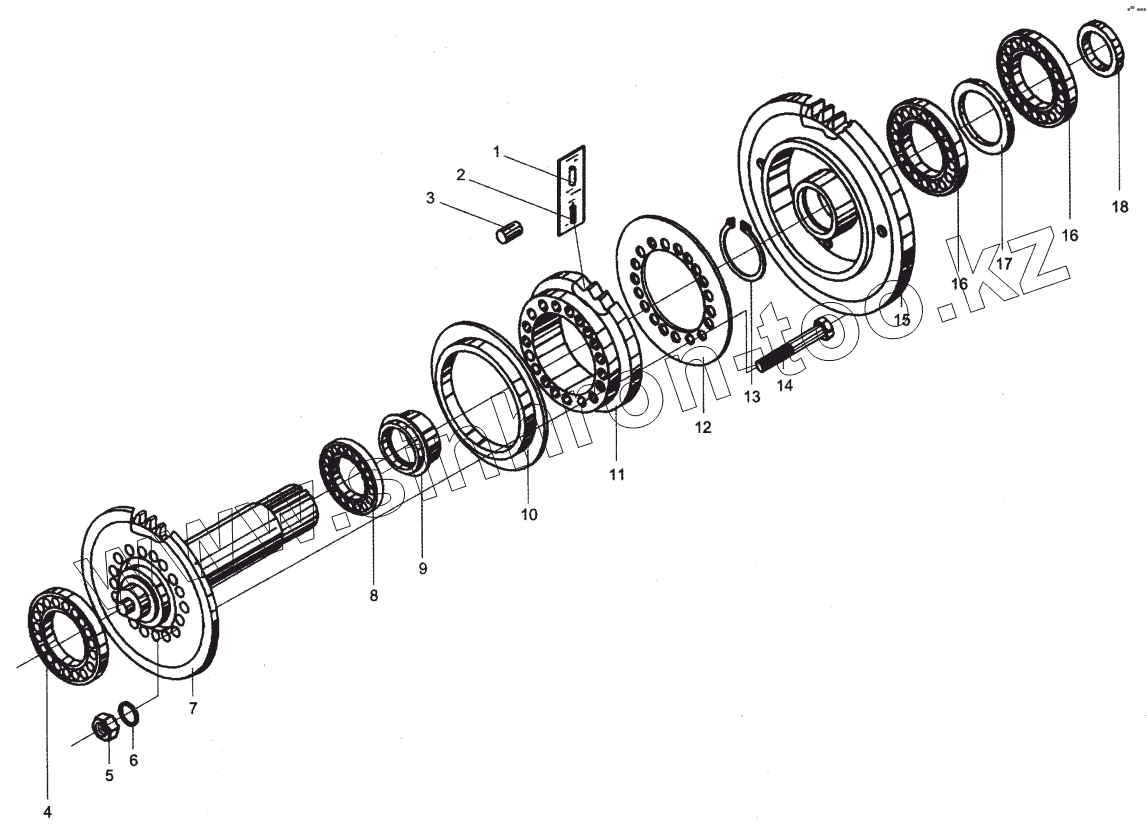

Каталог запасных частей к технике: Mitsuber ML-541R Munich. ZL40A.30 Трансмиссия (5)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL40A.30.5-37B | ШПИЛЬКА | |
| 2 | ZL40A.30.5-39A | ПРУЖИНА | |
| 3 | ZL40A.30.5-38B | ЦИЛИНДРИЧЕСКИЙ РОЛИК D15x32 | |
| 4 | GB/T276-94 | ПОДШИПНИК | |
| 5 | GB6171-86 | ГАЙКА М10х1 | |
| 6 | GB93-87 | ШАЙБА 12 | |
| 7 | ZL40A.30.5-1 | СРЕДНИЙ ВХОДНОЙ ВАЛ | |
| 8 | GB/T276-94 | ПОДШИПНИК | |
| 9 | ZL40.6-10 | РАСПОРНАЯ ВТУЛКА | |
| 10 | ZL40A.30.5-34B | ЛЕВАЯ КРЫШКА | |
| 11 | ZL40A.30.5-40A | ВНУТРЕННИЙ КОЛЬЦЕВОЙ КУЛАЧОК | |
| 12 | ZL40A.30.5-36A | ПРАВАЯ КРЫШКА | |
| 13 | GB893.1-86 | ШАЙБА 50 | |
| 14 | ZL40A.30.5-41A | БОЛТ | |
| 15 | ZL40A.30.5-35A | ВНЕШНЯЯ КОЛЬЦЕВАЯ ШЕСТЕРНЯ | |
| 16 | GB/T276-94 | ПОДШИПНИК | |
| 17 | ZL40.6-12 | ОБОЙМА ПОДШИПНИКА | |
| 18 | ZL40.6-13 | РАСПОРНАЯ ВТУЛКА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
