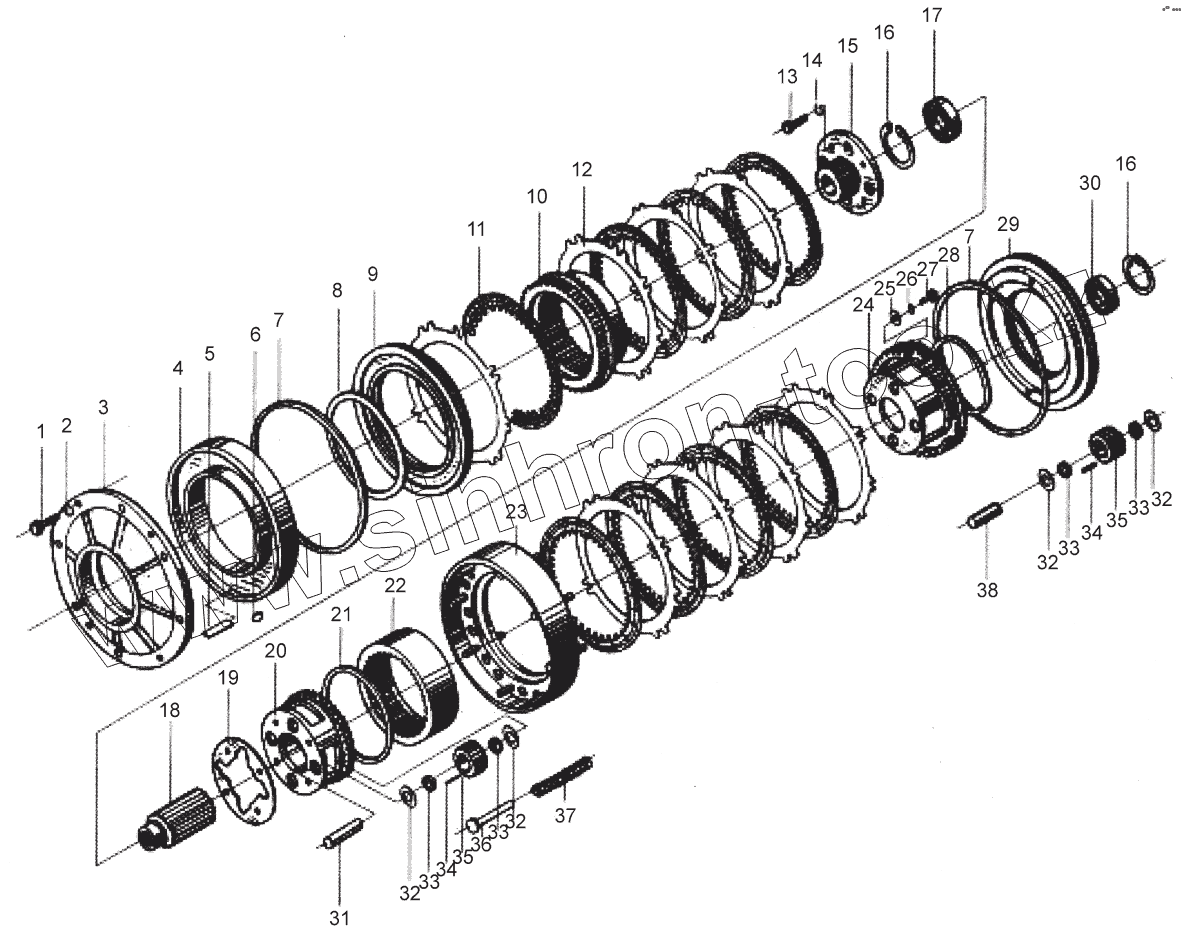

Каталог запасных частей к технике: Mitsuber ML-541R Munich. ZL40A.30 Трансмиссия (3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
32
33
33
33
33
34
34
35
35
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали
1 GB5783-86 БОЛТ М10х30
2 GB93-87 ШАЙБА 12
3 ZL40.6-33A СРЕДНЯЯ КРЫШКА
4 ZL40.6.12-1A ЦИЛИНДР 1-Й ПЕРЕДНЕЙ ПЕРЕДАЧИ
5 ZL40.6-63 ЯКОРНАЯ ПЛАСТИНА
6 ZL40A.30.5-11 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
7 ZL40.6.13-1A ВНЕШНЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
8 ZL40.6.15-3A ВНУТРЕННЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
9 ZL40.6.13-3A ПОРШЕНЬ 1-Й ПЕРЕДНЕЙ ПЕРЕДАЧИ
10 ZL40A.30.5-31 УЗЕЛ ВНУТРЕННЕГО ШЕСТЕРЕННОГО КОЛЕСА
11 ZL40A.30.5.1 ПРИВОДНАЯ ПЛАСТИНА 1-Й ЗАДНЕЙ ПЕРЕДАЧИ
12 ZL40A.30.5-34 ФРИКЦИОННАЯ ПЛАСТИНА 1-Й ЗАДНЕЙ ПЕРЕДАЧИ
13 GB5783-86 БОЛТ М10х30
14 GB93-87 ШАЙБА 12
15 ZL40A.30.5-17 ПЕРЕДНИЙ СОЕДИНИТЕЛЬНЫЙ ФЛАНЕЦ
16 GB894.1-86 ШАЙБА 80
17 GB/T276-94 ПОДШИПНИК
18 ZL40A.30.5A-18 СОЛНЕЧНОЕ КОЛЕСО
19 ZL40.6-44 СТОПОРНАЯ ПЛАСТИНА
20 ZL40.6-45 ВОДИЛО 1-Й ПЕРЕДНЕЙ ПЕРЕДАЧИ
21 ZL40.6-47 ПРУЖИННОЕ КОЛЬЦО
22 ZL40A.30.5-23 ВНУТРЕННЕЕ ШЕСТЕРЕННОЕ КОЛЕСО ЗАДНЕЙ ПЕРЕДАЧИ
23 ZL40.6.4 УЗЕЛ ЯКОРЯ СЦЕПЛЕНИЯ
24 ZL40A.30.5-32 ВОДИЛО ЗАДНЕЙ ПЕРЕДАЧИ
25 ZL40.6-51 СТОПОРНАЯ ШАЙБА
26 GB93-87 ШАЙБА 12
27 GB5783-86 БОЛТ М10х30
28 ZL40.6.8-3A ВНУТРЕННЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
29 ZL40.6.15-1A ПОРШЕНЬ ЗАДНЕЙ ПЕРЕДАЧИ
30 GB/T276-94 ПОДШИПНИК
31 ZL40.6-16 ПЛАНЕТАРНЫЙ ВАЛ 1-Й ПЕРЕДНЕЙ ПЕРЕДАЧИ
32 ZL40.6-50 ШАЙБА
33 ZL40.6-86 РАСПОРНАЯ ДЕТАЛЬ
34 GB309-84 РОЛИК D4х35
35 ZL40A.30.5-13A ПЛАНЕТАРНАЯ ШЕСТЕРНЯ
36 ZL40.6-52 НАПРАВЛЯЮЩАЯ ШПИЛЬКА
37 ZL40.6-53A ПРУЖИНА
38 ZL40.6-15 ШПИЛЬКА
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
