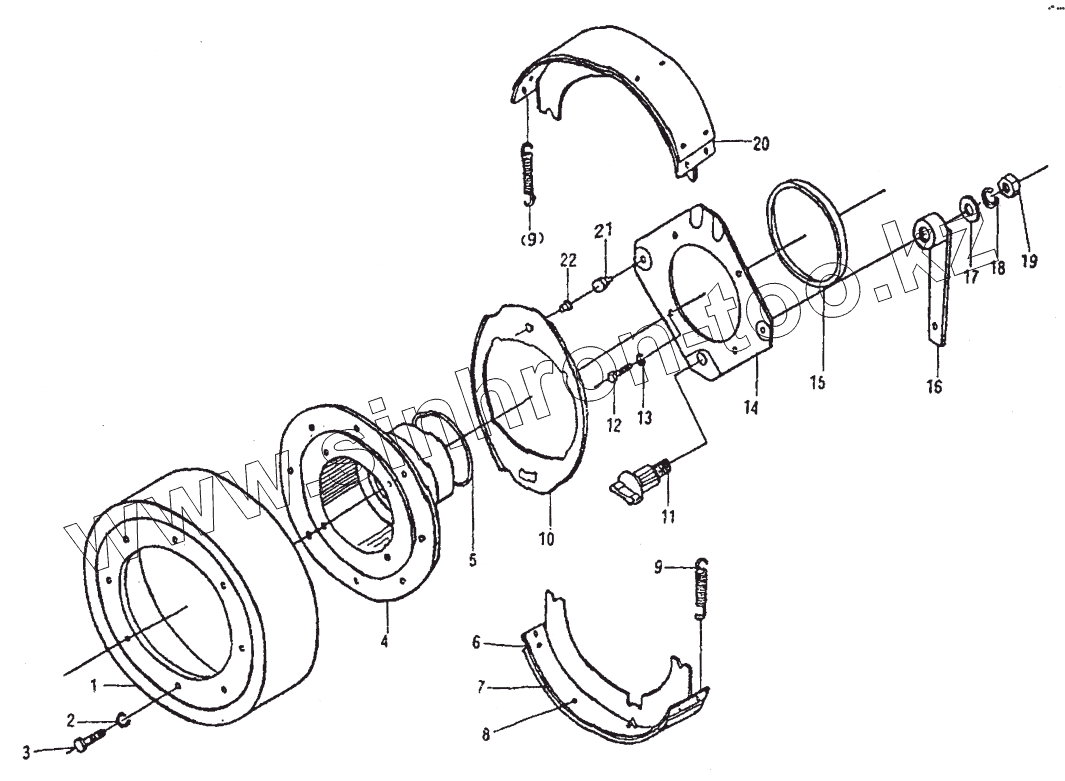

Каталог запасных частей к технике: Mitsuber ML-541R Munich. ZL40A.13.1 Парковочный тормоз
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | YCX-4 | ТОРМОЗНОЙ БАРАБАН | |
| 2 | GB93-87 | ШАЙБА 12 | |
| 3 | GB5786-86 | БОЛТ М12х1.25х23 | |
| 4 | ZL40.13.1-3 | ФЛАНЕЦ | |
| 5 | GB1235-76 | КОЛЬЦО 75х3.1 | |
| 6 | YCX.4,1 | УЗЕЛ ТОРМОЗНОЙ КОЛОДКИ II | |
| 7 | YCX2-1 | НАКЛАДКА | |
| 8 | GB872-86 | ЗАКЛЕПКА 5х12 | |
| 9 | YCX-3 | ПРУЖИНА | |
| 10 | YCX.3-1 | ПЛАСТИНА | |
| 11 | YCX-1 | СТЕРЖЕНЬ | |
| 12 | GB5782-86 | БОЛТ М24x140 | |
| 13 | GB93-87 | ШАЙБА 12 | |
| 14 | YCX.l | ЯКОРНАЯ ПЛАСТИНА | |
| 15 | YCX.1-3 | ШАЙБА | |
| 16 | YCX-2 | РЫЧАГ | |
| 17 | GB95-85 | ШАЙБА 16 | |
| 18 | GB93-87 | ШАЙБА 12 | |
| 19 | GB41-86 | ГАЙКА M8 | |
| 20 | YCX.1 | УЗЕЛ ТОРМОЗНОЙ КОЛОДКИ | |
| 21 | YCX.1-2 | ЗАКЛЕПКА | |
| 22 | YCX.3-2 | ЗАКЛЕПКА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
