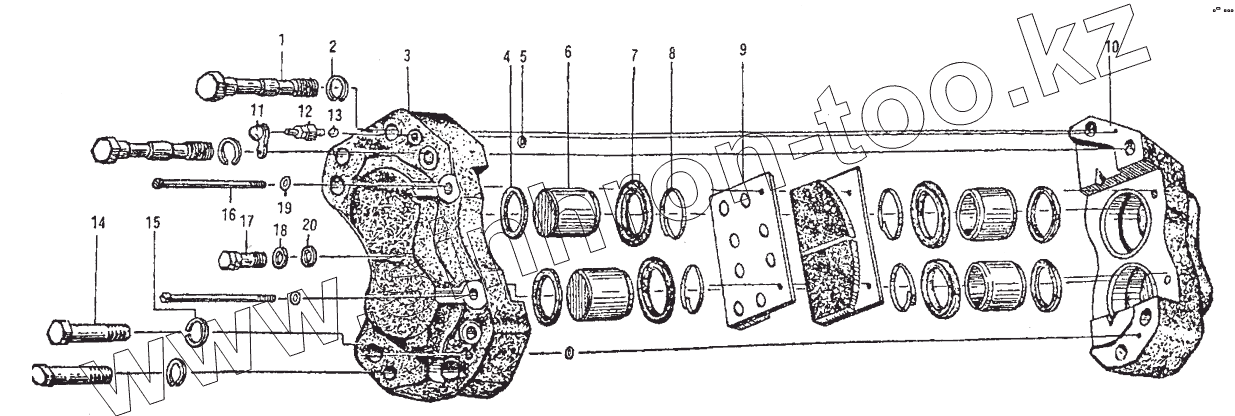

Каталог запасных частей к технике: Mitsuber ML-541R Munich. ZL40.12.4C Дисковый тормоз
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL4012.4-16 | БОЛТ | |
| 2 | GB93-76 | СТОПОРНАЯ ШАЙБА 8 | |
| 3 | ZL40.12.4-3C | ВНУТРЕННИЙ СУППОРТ | |
| 4 | ZI40.12.4-8 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 5 | GB1235-76 | КОЛЬЦО 75х3.1 | |
| 6 | ZL40.12.4-9 | ПОРШЕНЬ | |
| 7 | ZL40.12.4-6 | ПЫЛЬНИК | |
| 8 | ZL40.12.4-7 | ПРУЖИННОЕ КОЛЬЦО | |
| 9 | ZL40.12.4-4 | ТОРМОЗНАЯ КОЛОДКА | |
| 10 | ZL40.12.4-5C | ВНЕШНИЙ СУППОРТ | |
| 11 | ZL40.12.4-1 | РЕЗИНОВЫЙ КОЛПАЧОК | |
| 12 | ZL40.12.4-2 | ВЫПУСКНОЙ НИППЕЛЬ | |
| 13 | GB308-64 | СТАЛЬНОЙ ШАР D7.938 | |
| 14 | ZL40.12.4-13 | БОЛТ | |
| 15 | GB93-76 | СТОПОРНАЯ ШАЙБА 8 | |
| 16 | ZL40.J2.4-10 | БОЛТ | |
| 17 | ZL40.12.4-14 | НИППЕЛЬ | |
| 18 | ZL40.12.4-15 | ШАЙБА | |
| 19 | GB93-76 | СТОПОРНАЯ ШАЙБА 8 | |
| 20 | ZL40.12.4-17 | ШАЙБА |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
