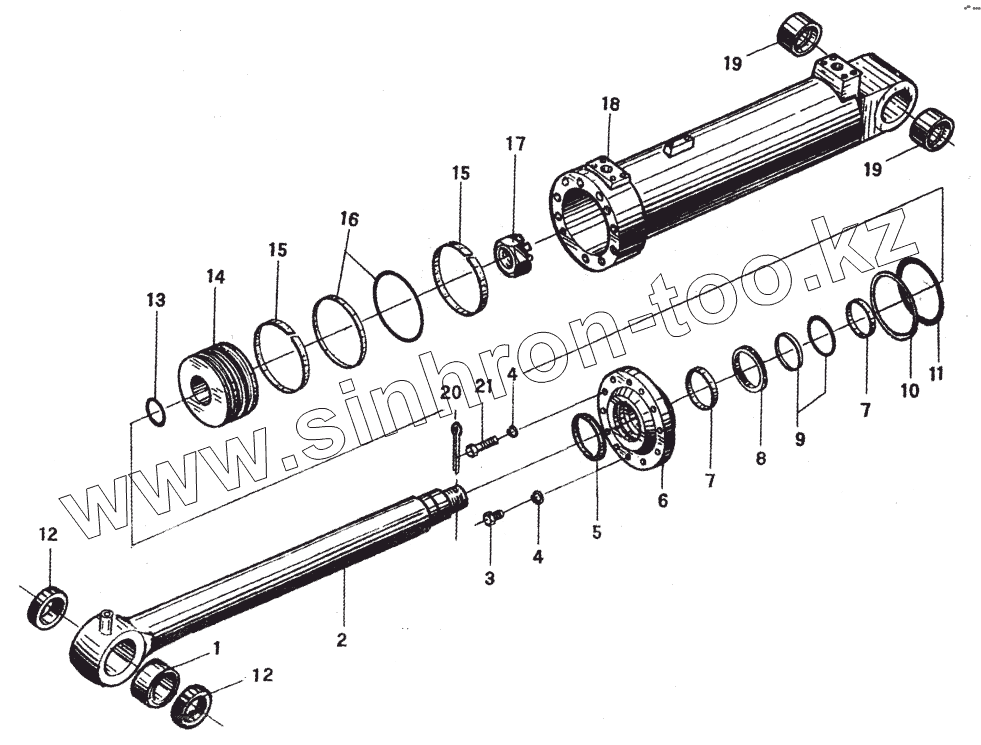

Каталог запасных частей к технике: Mitsuber ML-541R Munich. Цилиндр наклона
1
2
3
4
4
5
6
7
7
8
9
10
11
12
12
13
14
15
15
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB304.5-81 | ПОДШИПНИК GE80ES | |
| 2 | Z5G7.1.1.2 | ШТОК ПОРШНЯ | |
| 3 | GB5785-86 | БОЛТ М30х2х140 | |
| 4 | GB93-87 | ШАЙБА 12 | |
| 5 | СК-100 | НАБОРНОЕ УПЛОТНЕНИЕ D100 | |
| 6 | ZL50E.7.1.1-6 | КРЫШКА | |
| 7 | ZL50E.7.1.1-1 | ПОДДЕРЖИВАЮЩЕЕ КОЛЬЦО | |
| 8 | JB/JQ22101-87 | КОЛЬЦО 45х60х11.5 | |
| 9 | S-55013 | КОЛЬЦО D45 | |
| 10 | GB1235-76 | КОЛЬЦО 75х3.1 | |
| 11 | GB1235-76 | КОЛЬЦО 75х3.1 | |
| 12 | Z5G.7.1.1-2 | КОЛЬЦЕВАЯ КРЫШКА | |
| 13 | GB3452.1-82 | КОЛЬЦО 50x2.65 | |
| 14 | ZL50E.7.1.1-2 | ПОРШЕНЬ | |
| 15 | ZL50E.7.1.1-3 | ZL50E.7.1.1-3 | |
| 16 | S-55044 | КОЛЬЦО D90 | |
| 17 | ZL50E.7.1.1-4 | ГАЙКА | |
| 18 | Z5G7.1.1.1 | ЦИЛИНДРИЧЕСКИЙ КОРПУС | |
| 19 | Z5G7.1.1-5 | ВЫРАВНИВАЮЩАЯ ВТУЛКА | |
| 20 | GB91-86 | ШТИФТ 1.6x16 | |
| 21 | GB5785-86 | БОЛТ М30х2х140 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
