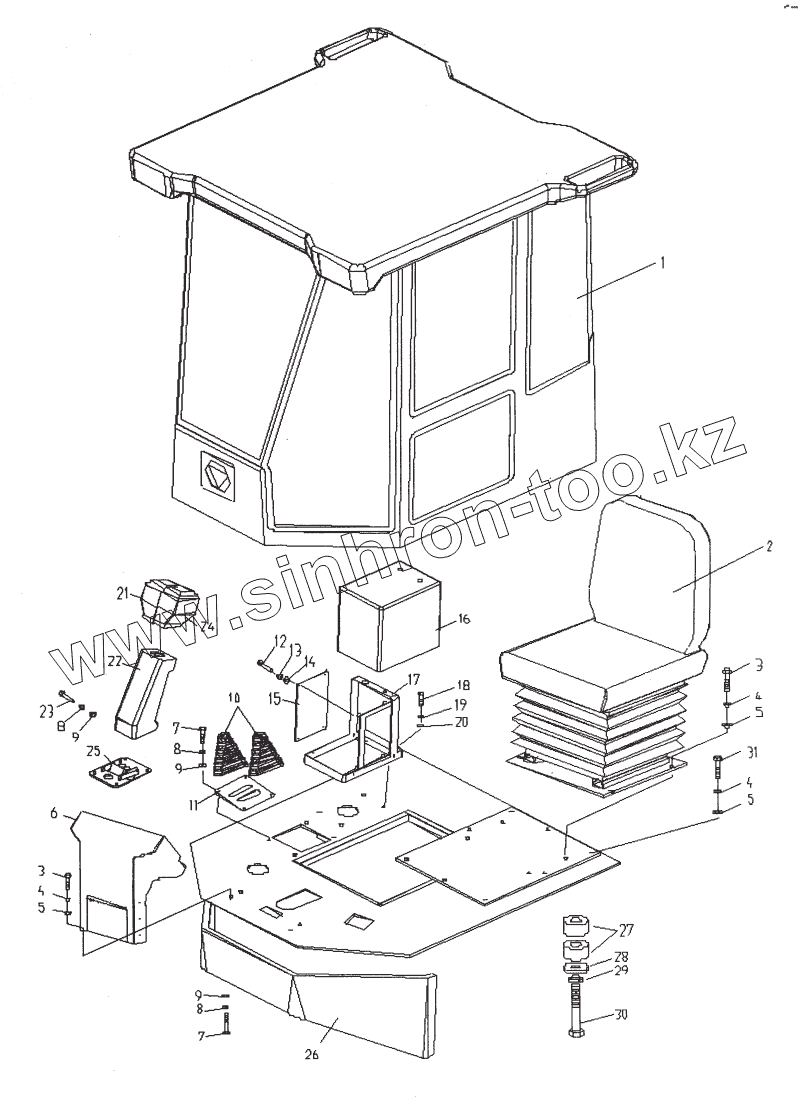

Каталог запасных частей к технике: Mitsuber ML-541R Munich. LW560F Кабина
1
2
3
3
4
4
4
5
5
5
6
7
7
8
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | LW560F.10.1 | КАБИНА | |
| 2 | Z5G10.6 | КРЕСЛО | |
| 3 | GB5783-86 | БОЛТ М10х30 | |
| 4 | GB93-87 | ШАЙБА 12 | |
| 5 | GB97.1-85 | ШАЙБА 12 | |
| 6 | 520Е.6.5.2 | КОРОБ ДЛЯ ИНСТРУМЕНТА | |
| 7 | GB5783-86 | БОЛТ М10х30 | |
| 8 | GB93-87 | ШАЙБА 12 | |
| 9 | GB97.1-85 | ШАЙБА 12 | |
| 10 | Z3G15-5 | ПЫЛЕНЕПРОНИЦАЕМАЯ КРЫШКА | |
| 11 | 520Е.6.5-1 | КРЫШКА | |
| 12 | GB5783-86 | БОЛТ М10х30 | |
| 13 | GB93-87 | ШАЙБА 12 | |
| 14 | GB97.1-85 | ШАЙБА 12 | |
| 15 | Z5G10-3 | ПЛАСТИНА | |
| 16 | LW560F.10.2.1 | КОРОБ УПРАВЛЕНИЯ | |
| 17 | LW520G.10.3.2 | СТЕНД КОРОБА УПРАВЛЕНИЯ | |
| 18 | GB5783-86 | БОЛТ М10х30 | |
| 19 | GB93-87 | ШАЙБА 12 | |
| 20 | GB97.1-85 | ШАЙБА 12 | |
| 21 | LW520G.10.2.2-2 | ПРАВАЯ КРЫШКА | |
| 22 | LW520G.10.2.2-1 | КРЫШКА | |
| 23 | GB5783-86 | БОЛТ М10х30 | |
| 24 | LW520G.10.2.2-3 | ЛЕВАЯ КРЫШКА | |
| 25 | LW520G.10.2.1 | ОПОРА | |
| 26 | LW560F.10-1 | ПЕРЕДНЯЯ ПЛАСТИНА | |
| 27 | Z5GV.10-1 | ПРОКЛАДКА | |
| 28 | Z5GV.10-2 | ПЛАСТИНА | |
| 29 | GB93-87 | ШАЙБА 12 | |
| 30 | GB5783-86 | БОЛТ М10х30 | |
| 31 | GB5783-86 | БОЛТ М10х30 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
