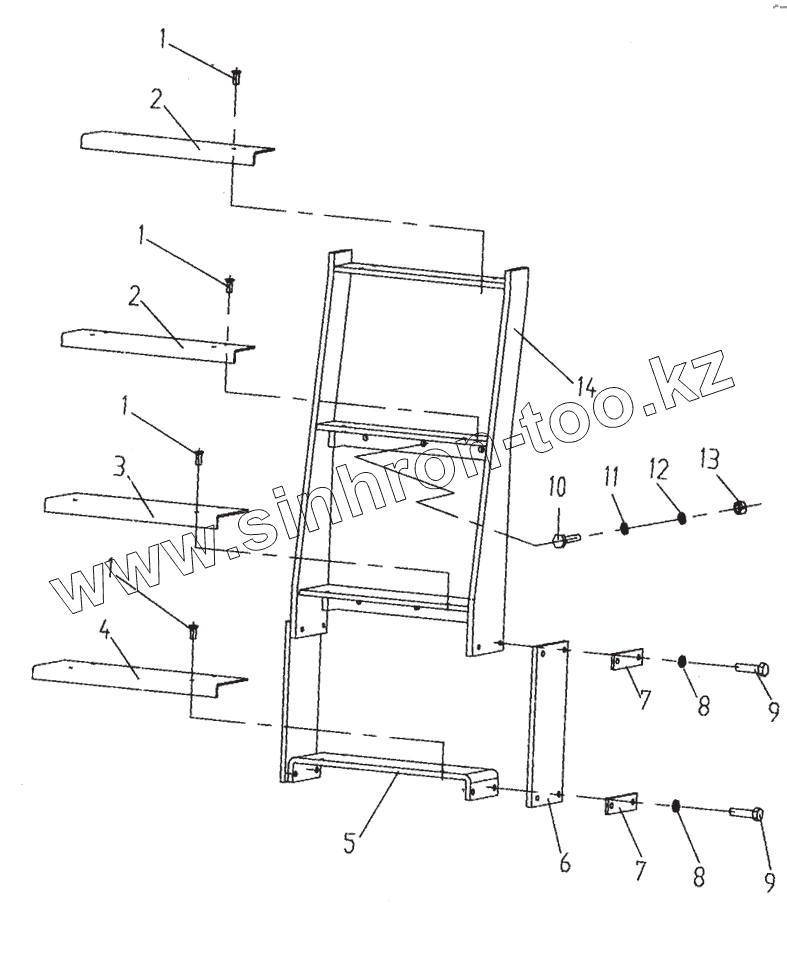

Каталог запасных частей к технике: Mitsuber ML-541R Munich. LW560F.6.12 Лестница
1
1
1
1
2
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB819 | БОЛТ С УТОПЛЕННОЙ ГОЛОВКОЙ М16 | |
| 2 | LW560F.6.12-1 | СТУПЕНЬ | |
| 3 | LW560F.6.12-2 | СТУПЕНЬ | |
| 4 | LW560F.6.12-5 | СТУПЕНЬ | |
| 5 | LW560F.6.12-6 | ОПОРА | |
| 6 | LW560F.6.12-4 | РЕЗИНОВАЯ БОКОВИНА | |
| 7 | LW560F.6.12-3 | ВЫРАВНИВАЮЩАЯ ПЛАСТИНА | |
| 8 | GB93-87 | ШАЙБА 12 | |
| 9 | GB5783-86 | БОЛТ М10х30 | |
| 10 | GB5783-86 | БОЛТ М10х30 | |
| 11 | GB93-87 | ШАЙБА 12 | |
| 12 | GB97.1-85 | ШАЙБА 12 | |
| 13 | GB6170-86 | ГАЙКА | |
| 14 | LW560F.6.12.1 | СОЕДИНИТЕЛЬНАЯ ПЛАСТИНА |
