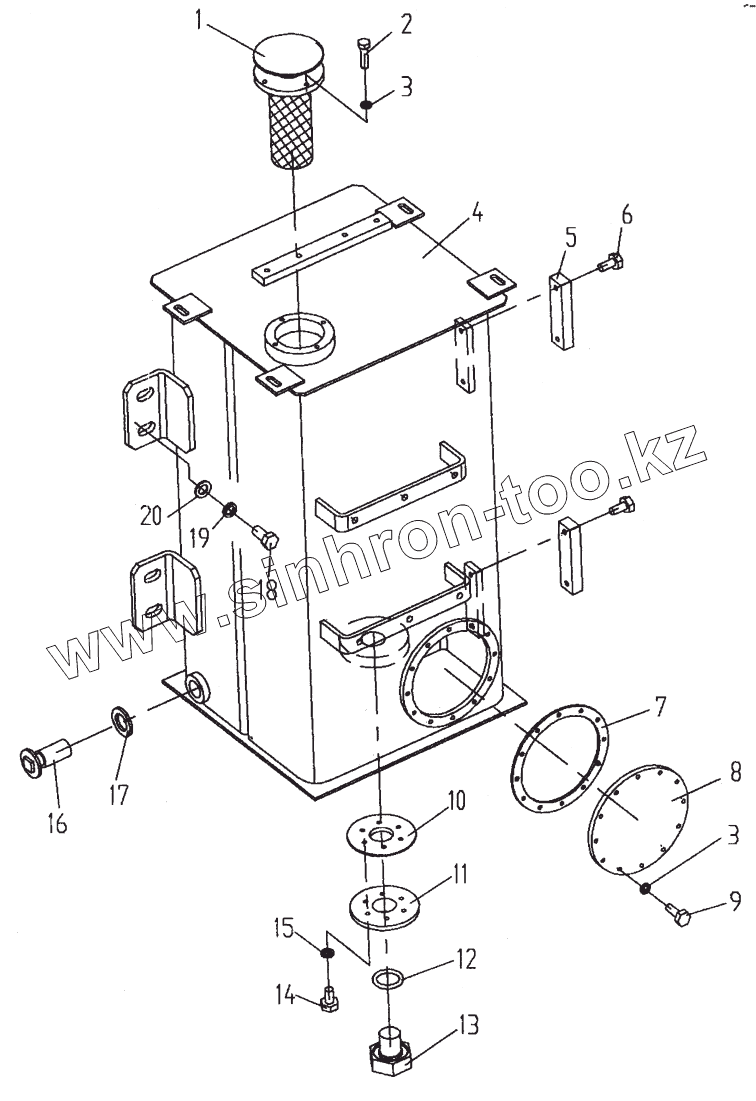

Каталог запасных частей к технике: Mitsuber ML-541R Munich. LW560F.1.1.1 Топливный бак

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ZL40X.1.3.5А		МАСЛЯНЫЙ ФИЛЬТР QL-8
2	GB70-85		БОЛТ M10x45
3	GB93-87		ШАЙБА 12
4	LW560F.1.1.1.1		ТОПЛИВНЫЙ БАК
5	YVZ-127		НАПРАВЛЯЮЩАЯ УРОВНЯ
6	GB70-85		БОЛТ M10x45
7	ZL50E.1.2-2		ПРОКЛАДКА
8	ZL50E.1.2-1		КРЫШКА
9	GB5783-86		БОЛТ М10х30
10	ZL40.1.3-8		ПРОКЛАДКА
11	ZL50E.1A.2.2		ФЛАНЕЦ
12	GB3452.1-1992		КОЛЬЦО 18х2.65
13	510D.1.3A-1		ЗАГЛУШКА
14	GB5783-86		БОЛТ М10х30
15	GB93-87		ШАЙБА 12
16	ZL40.133A		МАСЛЯНЫЙ ФИЛЬТР
17	JB982-77		ШАЙБА 16
18	GB5783-86		БОЛТ М10х30
19	GB93-87		ШАЙБА 12
20	GB97.1-85		ШАЙБА 12

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
