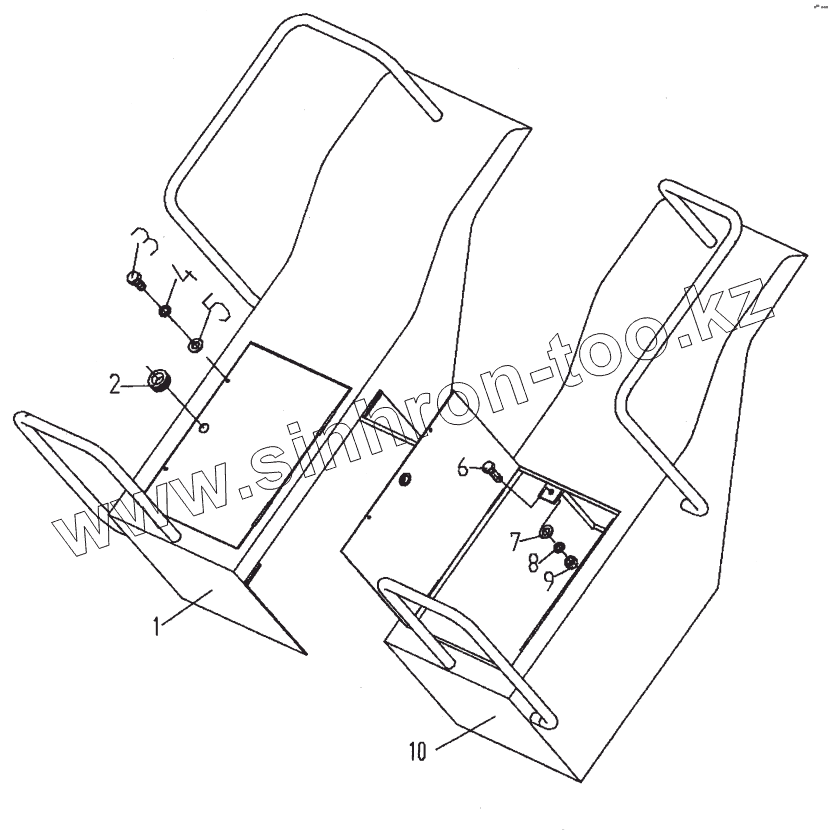

Каталог запасных частей к технике: Mitsuber ML-541R Munich. Левая (правая) платформа

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано MG-165R Groningen (2010) ML-541R Munich (2010)

Схема > Не выбрано LW560F.1.1 Двигатель 560F.1.1.2 Масляный преобразователь крутящего момента 20, 18-С216NZE, 20, 18-C216VB Ось 82281600, 82990500 Главный редуктор 83228300 Планетарный редуктор 72006036 Двойной дисковый тормоз Обод колеса LW560F.1.2 Узел преобразователя крутящего момента трансмиссии ZL50.3.4 Преобразователя крутящего момента ZL40.3.200A Топливный фильтр 540F.3.1 Передний передающий вал 540F.3.2 Задний передающий вал ZL40A.30 Трансмиссия (1) ZL40A.30 Трансмиссия (2) ZL40A.30 Трансмиссия (3) ZL40A.30 Трансмиссия (4) ZL40A.30 Трансмиссия (5) ZL40A.30 Трансмиссия (6) ZL40A.30 Трансмиссия (7) ZL40A.30 Трансмиссия (8) ZL40A.30 Трансмиссия (9) ZL40A.30 Трансмиссия (10) Клапан с плавной характеристикой Управляющий клапан акселератора LW560F.1.1.1 Топливный бак Левая (правая) платформа LW560F.2.1 Система управления трансмиссией LW560F.7.1.14 Система управления Переднее шасси Заднее шасси Кожух двигателя 540F(III).9 Тормозная система ZL40.12.4C Дисковый тормоз XM-60 Пневмопривод ZL50E.9.6, ZL50E.9.7 Тормозной пневмоцилиндр ZL40A.13.1 Парковочный тормоз 560F.7.1 Рабочая гидравлическая система P7200-F160 Шестеренный насос DF32.2C Управляющий клапан LW560F.7.2 Гидравлическая система рулевого управления B221-E800C Элемент гидравлической системы рулевого управления Z5GH.7.2.12 Левый поворотный цилиндр, Z5GH.7.2.6 Правый поворотный цилиндр FLD-F60 Клапан поддержания постоянной скорости протекания жидкости LW560F.7.1.13 Гидравлический масляный бак Цилиндр наклона Левый (правый) цилиндр подъема LW560F.6.12 Лестница LW560F Кабина Рабочее оборудование LW560F.11 Электрическая система

1

2

3

4

5

6

7

8

9

10

Позиция на иллюстрации	Заводской номер детали		Название детали
1	LW560F.6.3		ПРАВАЯ ПЛАТФОРМА
2	ZL50E.6.3-1		РЕЗИНОВЫЙ КОЛПАЧОК
3	GB5781-86		БОЛТ М18х40
4	GB93-87		ШАЙБА 12
5	GB97.1-85		ШАЙБА 12
6	GB5781-86		БОЛТ М18х40
7	GB97.1-85		ШАЙБА 12
8	GB93-87		ШАЙБА 12
9	GB6170-86		ГАЙКА
10	LW560F.6.4		ЛЕВАЯ ПЛАТФОРМА

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
