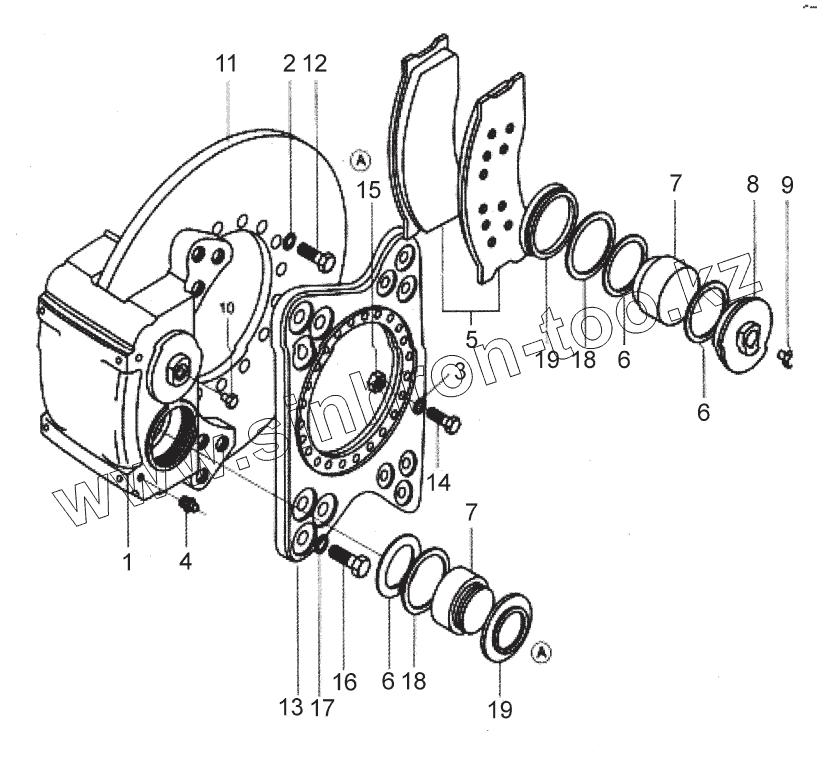

Каталог запасных частей к технике: Mitsuber ML-541R Munich. 72006036 Двойной дисковый тормоз
1
2
3
4
5
6
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 75700433 | УЗЕЛ ДИСКОВОГО ТОРМОЗА | |
| 2 | GB93-87 | ШАЙБА 12 | |
| 3 | GB93-87 | ШАЙБА 12 | |
| 4 | 75700442 | ВЫПУСКНОЙ НИППЕЛЬ | |
| 5 | 75700434 | УЗЕЛ ТОРМОЗНОЙ КОЛОДКИ | |
| 6 | GB1235-76 | КОЛЬЦО 75х3.1 | |
| 7 | 75700440 | ПОРШЕНЬ | |
| 8 | 75700443 | КРЫШКА | |
| 8 | 75700458 | КРЫШКА | |
| 9 | 75700459 | ЗАГЛУШКА ОТВЕРСТИЯ | |
| 10 | 75700441 | ЗАГЛУШКА | |
| 11 | 72006561 | ТОРМОЗНОЙ ДИСК | |
| 12 | 75502011 | ШТИФТ M18х2х40 | |
| 13 | 75700436 | СКОБА ТОРМОЗА | |
| 14 | 75700462 | БОЛТ М10х35 | |
| 15 | 75502502 | ГАЙКА M10 | |
| 16 | 75502139 | БОЛТ М20х60 | |
| 17 | GB93-87 | ШАЙБА 12 | |
| 18 | 75700439 | ПРЯМОУГОЛЬНОЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | |
| 19 | 75700438 | ПЫЛЕЗАЩИТНОЕ КОЛЬЦО |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
