Каталог запасных частей к технике: Mitsuber ML-541R Munich. 20, 18-С216NZE, 20, 18-C216VB Ось

Тип техники

Марка

Модель

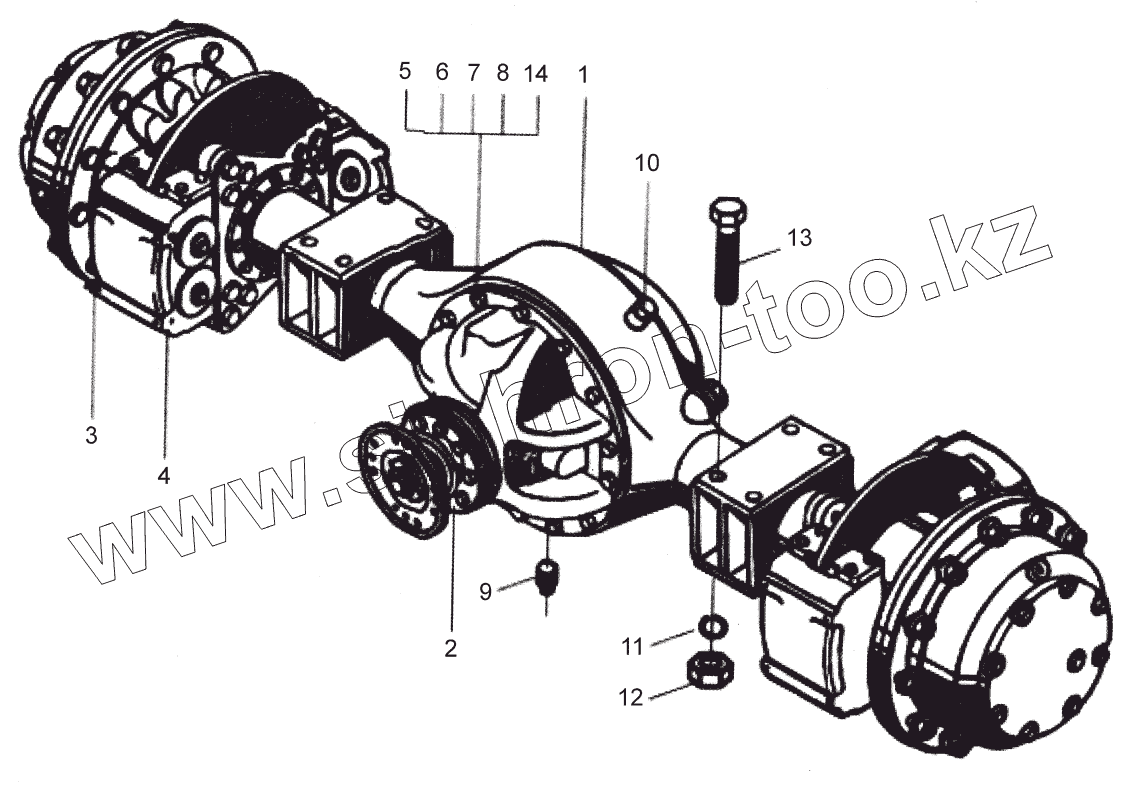

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

13

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	75090929		КОРПУС ОСИ
2	82290500		ГЛАВНЫЙ РЕДУКТОР
2	82281600		ГЛАВНЫЙ РЕДУКТОР
3	83228300		ПЛАНЕТАРНЫЙ РЕДУКТОР
4	72006036		ДВОЙНОЙ ДИСКОВЫЙ ТОРМОЗ
5	5202005		ШАЙБА
6	50012017		БОЛТ М14х1.5х35
7	50012019		БОЛТ М14х1.5х40
8	50011012		БОЛТ М14х1.5х60
9	75500197		ЗАГЛУШКА М24х1.5
10	56100001		ВОЗДУШНАЯ ЗАГЛУШКА Z1/8
11	GB93-87		ШАЙБА 12
12	ZL40.2-5		ГАЙКА М30х2
13	GB5785-86		БОЛТ М30х2х140
13	GB5785-86		БОЛТ М30х2х140
14	51270005		ШПИЛЬКА

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
