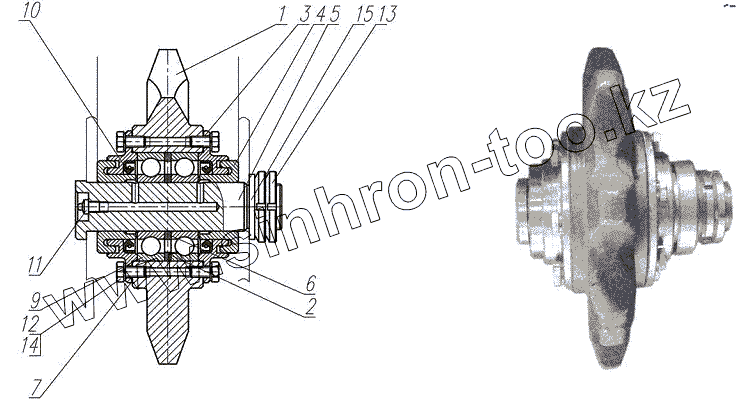

Каталог запасных частей к технике: Михневский РМЗ БГМ-2. Узел ведомой звездочки
1
2
3
4
5
6
7
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БГМ2.04.06.01.00 | Звездочка ведомая | |
| 2 | БГМ2.04.06.00.00-01 | Кольцо дистанционное | |
| 3 | БГМ2.04.06.00.00-02 | Крышка | |
| 4 | БГМ2.04.06.00.00-03 | Крышка | |
| 5 | БГМ2.04.06.00.00-04 | Ось | |
| 6 | БГМ2.04.06.00.00-05 | Кольцо дистанционное | |
| 7 | БГМ2.04.06.00.00-06 | Прокладка | |
| 9 | 309 | Подшипник №309 | |
| 10 | Манжета 1-60х85-4 | Манжета 1-60х85-4 | |
| 11 | Масленка 1.3 | Масленка 1.3 | |
| 12 | Болт М10х20 | Болт М10х20 | |
| 13 | БГМ2.04.06.00.00-07 | Гайка М42х1,5 | |
| 14 | Шайба 10.65Г | Шайба 10.65Г | |
| 15 | Шайба 45 | Шайба 45 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
