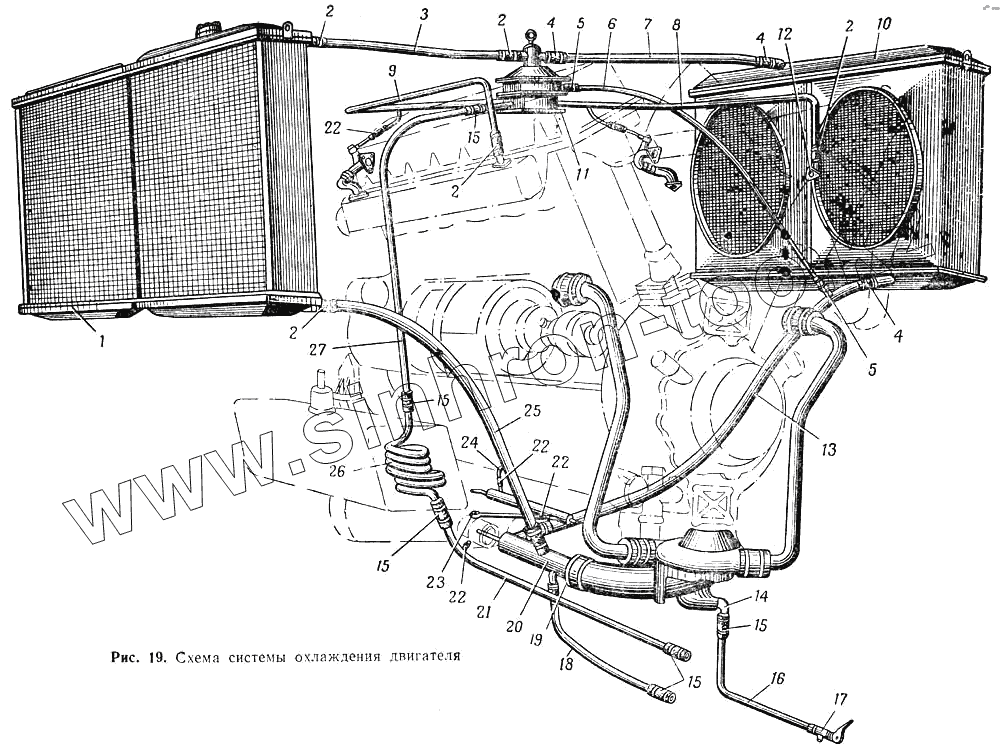

Каталог запасных частей к технике: МАЗ-537. Схема системы охлаждения двигателя
1
2
2
2
2
3
4
4
4
5
5
6
7
8
9
10
11
12
13
14
15
15
15
15
15
16
17
18
19
20
21
22
22
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252001-П2 | 252001-П2 | Шайба | |
| 535А-1504264 | 535А-1504264 | Манжета | |
| 537-1303117 | 537-1303117 | Прокладка | |
| 537-1303227 | 537-1303227 | Прокладка | |
| 297580-П8 | 297580-П8 | Пряжка хомута | |
| 297580-П8 | 297580-П8 | Пряжка хомута | |
| 535А-1303140 | 535А-1303140 | Труба пароотводящая | |
| 537-1303035 | 537-1303035 | Хомут в сборе | |
| 537-1303036 | 537-1303036 | Хомут в сборе | |
| 201454-П2 | 201454-П2 | Болт | |
| 252004-П2 | 252004-П2 | Шайба | |
| 252134-П2 | 252134-П2 | Шайба | |
| 252155-П2 | 252155-П2 | Шайба | |
| 252156-П2 | 252156-П2 | Шайба пружинная | |
| 535А-1303235 | 535А-1303235 | Шланг соединительный | |
| 297575-П8 | 297575-П8 | Шплинт стяжной | |
| 297575-П8 | 297575-П8 | Шплинт стяжной | |
| 258250-П | 258250-П | Шплинт-проволока | |
| 250512-П2 | 250512-П2 | Гайка | |
| 535А-1104237 | 535А-1104237 | Прокладка | |
| 201420-П2 | 201420-П2 | Болт | |
| 201458-П2 | 201458-П2 | Болт | |
| 201497-П2 | 201497-П2 | Болт | |
| 373800-П | 373800-П | Винт | |
| 250508-П2 | 250508-П2 | Гайка | |
| 374180-П2 | 374180-П2 | Гайка | |
| 379686-П2 | 379686-П2 | Кляммер | |
| 537-1303180 | 537-1303180 | Кляммер крепления водяной трубы | |
| 297584-П8 | 297584-П8 | Лента стяжная | |
| 297588-П8 | 297588-П8 | Лента стяжная | |
| 297582-П | 297582-П | Лента стяжная хомутиков | |
| 537-1303442 | 537-1303442 | Патрубок отводящий правого коллектора | |
| 537-1303100-Б | 537-1303100-Б | Патрубок радиатора в сборе | |
| 535-1303105 | 535-1303105 | Прокладка | |
| 535А-1018157 | 535А-1018157 | Кольцо уплотнительное | |
| 1 | 537-1301010-А | Радиатор правый в сборе | |
| 2 | 535А-1303072 | Шланг соединительный | |
| 3 | 537-1303145-Б | Труба подводящая правого радиатора в сборе | |
| 4 | 537-1303063 | Шланг соединительный | |
| 5 | 537-1303099 | Шланг соединительный | |
| 6 | 537-1303092 | Перепускная труба | |
| 7 | 537-1303144 | Труба подводящая левого радиатора | |
| 8 | 537-1303449 | Труба отводящая левого коллектора в сборе | |
| 9 | 537-1303448 | Труба отводящая правого коллектора в сборе | |
| 10 | 537-1301011-Б | Радиатор левый в сборе | |
| 11 | 537-1306008-Б | Коробка термостатов в сборе | |
| 12 | 537-1303443 | Патрубок отводящий левого коллектора | |
| 13 | 537-1303152-Б | Труба отводящая левого радиатора в сборе | |
| 14 | 537-1303225 | Угольник проходной | |
| 15 | 535А-1303183 | Шланг соединительный | |
| 16 | 537-1303243 | Труба сливная в сборе | |
| 17 | СБ311-27-3 | Краник сливной в сборе | |
| 18 | 537-1303178-Б | Труба подводящая подогревателя | |
| 19 | 537-1303010-А | Шланг | |
| 20 | 537-1303162-Б | Труба водяного насоса в сборе | |
| 21 | 537-1303074-В | Труба от подогревателя к маслобаку в сборе | |
| 22 | 535А-1035056 | Шланг соединительный | |
| 23 | 537-1303286 | Труба, соединяющая М3Н с трубой обогрева масла | |
| 24 | 537-1303284 | Труба, соединяющая трубу обогрева масла со сливной трубой | |
| 25 | 537-1303163-Б | Труба отводящая правого радиатора в сборе | |
| 26 | 537-1018041-Б | Труба водяного обогрева в сборе | |
| 27 | 537-1303187-Б | Труба от маслобака к термостату |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
