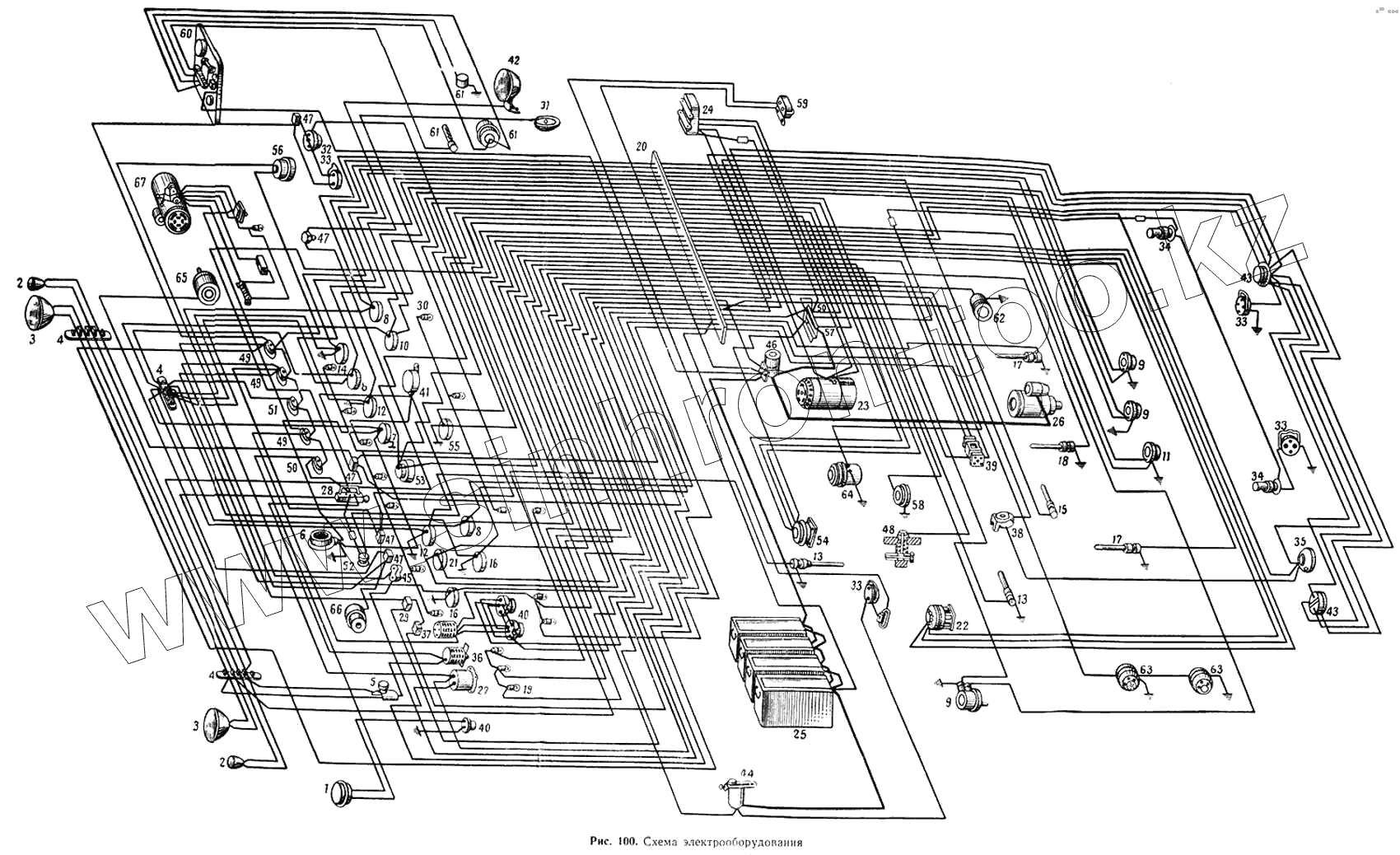

Каталог запасных частей к технике: МАЗ-537. Схема электрооборудования
1
2
2
3
3
4
4
4
5
6
7
8
8
8
9
9
9
10
11
12
12
13
13
14
15
16
16
17
17
18
19
20
21
22
24
25
27
28
29
30
31
32
33
33
33
33
34
34
35
36
37
38
39
40
40
41
42
43
43
44
45
46
47
47
47
47
47
49
49
49
50
50
51
52
53
54
55
56
57
58
59
60
61
61
61
62
63
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ФГ3.553.004 | ФГ3.553.004 | Аккумуляторная батарея 12-СТ-70 | |
| 535А-3808025 | 535А-3808025 | Бобышка датчика температуры воды | |
| 201420-П2 | 201420-П2 | Болт | |
| 201422-П2 | 201422-П2 | Болт | |
| 201424-П2 | 201424-П2 | Болт | |
| 201454-П2 | 201454-П2 | Болт | |
| 201457-П2 | 201457-П2 | Болт | |
| 201497-П2 | 201497-П2 | Болт | |
| 201497-П2 | 201497-П2 | Болт | |
| 201498-П2 | 201498-П2 | Болт | |
| 201502-П2 | 201502-П2 | Болт | |
| 535А-3810037 | 535А-3810037 | Болт гибкого шланга | |
| 201418-П2 | 201418-П2 | Болт | |
| 537-1308048-Б | 537-1308048-Б | Валик вентилятора в сборе | |
| 220051-П2 | 220051-П2 | Винт | |
| 220077-П2 | 220077-П2 | Винт | |
| 220079-П2 | 220079-П2 | Винт | |
| 220079-П2 | 220079-П2 | Винт | |
| 220079-П29 | 220079-П29 | Винт | |
| 220082-П2 | 220082-П2 | Винт | |
| 220103-П2 | 220103-П2 | Винт | |
| 220105-П2 | 220105-П2 | Винт | |
| 220105-П2 | 220105-П2 | Винт | |
| 220105-П2 | 220105-П2 | Винт | |
| 220107-П2 | 220107-П2 | Винт | |
| 220107-П29 | 220107-П29 | Винт | |
| 220109-П8 | 220109-П8 | Винт | |
| 221512-П2 | 221512-П2 | Винт | |
| 221579-П2 | 221579-П2 | Винт | |
| 221590-П2 | 221590-П2 | Винт | |
| 221608-П29 | 221608-П29 | Винт | |
| 373814-П | 373814-П | Винт | |
| 220104-П2 | 220104-П2 | Винт | |
| 220103-П2 | 220103-П2 | Винт | |
| 373741-П | 373741-П | Винт крепления контакта | |
| 220084-П2 | 220084-П2 | Винт | |
| 220107-П2 | 220107-П2 | Винт | |
| 220082-П2 | 220082-П2 | Винт | |
| 535А-3720028 | 535А-3720028 | Воздухопровод | |
| ФП13-3716150-Б | ФП13-3716150-Б | Вставка боковой линзы заднего фонаря | |
| УМ5-3726250 | УМ5-3726250 | Вставка для задних указателей поворотов | |
| ПК2-3714250 | ПК2-3714250 | Вставка для плафонов ПК2 | |
| ПФ101-3712250 | ПФ101-3712250 | Вставка к подфарнику ПФ101-В | |
| 200-1203042 | 200-1203042 | Втулка | |
| 535-3702012 | 535-3702012 | Втулка крепления реле-регулятора | |
| 525-3724042 | 525-3724042 | Втулка резиновая | |
| 535А-3724015 | 535А-3724015 | Втулка | |
| 535А-3724042 | 535А-3724042 | Втулка резиновая | |
| 535А-8101047 | 535А-8101047 | Втулка резиновая | |
| 250508-П2 | 250508-П2 | Гайка | |
| 250508-П2 | 250508-П2 | Гайка | |
| 250508-П2 | 250508-П2 | Гайка | |
| 250508-П2 | 250508-П2 | Гайка | |
| 250508-П8 | 250508-П8 | Гайка | |
| 250512-П2 | 250512-П2 | Гайка | |
| 250512-П2 | 250512-П2 | Гайка | |
| 250760-П2 | 250760-П2 | Гайка | |
| 250763-П2 | 250763-П2 | Гайка | |
| 250763-П2 | 250763-П2 | Гайка | |
| 250763-П2 | 250763-П2 | Гайка | |
| 251108-П | 251108-П | Гайка квадратная | |
| 251108-П2 | 251108-П2 | Гайка | |
| 251260-П2 | 251260-П2 | Гайка | |
| 251265-П2 | 251265-П2 | Гайка | |
| 251260-П2 | 251260-П2 | Гайка | |
| 251261-П2 | 251261-П2 | Гайка | |
| 251261-П2 | 251261-П2 | Гайка | |
| 251261-П2 | 251261-П2 | Гайка | |
| 379225-П8 | 379225-П8 | Гайка соединительная | |
| 535А-3807022 | 535А-3807022 | Гайка термометра | |
| 535А-3807022 | 535А-3807022 | Гайка термометра | |
| 251260-П2 | 251260-П2 | Гайка | |
| Д-002сб | Д-002сб | Демпфер пластинчатый | |
| Д-003сб | Д-003сб | Демпфер пластинчатый | |
| 537-1015372 | 537-1015372 | Дренажная трубка в сборе | |
| 535А-3703378 | 535А-3703378 | Завеса | |
| 535А-3810060 | 535А-3810060 | Заглушка | |
| 535А-3703368 | 535А-3703368 | Зажим пружинный | |
| 52-3723104 | 52-3723104 | Зажим соединительной муфты | |
| 535А-3723040 | 535А-3723040 | Кожух защитный соединительной панели | |
| 535А-3724044 | 535А-3724044 | Защитный колпак | |
| 379219-П1 | 379219-П1 | Кляммер | |
| 379206-П1 | 379206-П1 | Кляммер | |
| 535А-3712020 | 535А-3712020 | Кожух подфарника | |
| 51-3723102 | 51-3723102 | Корпус соединительной муфты проводов | |
| 537-3709050 | 537-3709050 | Козырек защитный клемм ножного переключателя света | |
| 535А-3724071 | 535А-3724071 | Колпак защитный | |
| 535А-3712025 | 535А-3712025 | Кольцо крепления подфарника | |
| СК-КН1-8201050-А | СК-КН1-8201050-А | Конденсатор КН1 | |
| 535А-3720168-Б | 535А-3720168-Б | Контакт блокировки в сборе | |
| 535А-3723030-В | 535А-3723030-В | Контакт соединительной панели | |
| 535А-3723036-Б | 535А-3723036-Б | Контакт соединительной панели большой | |
| 535А-3723037 | 535А-3723037 | Контакт соединительной панели большой левый | |
| 535А-3723031 | 535А-3723031 | Контакт соединительной панели левый | |
| 535А-3703186 | 535А-3703186 | Кронштейн выключателя «массы» | |
| 535А-3703184 | 535А-3703184 | Кронштейн выключателя «массы» в сборе | |
| 537-3716022 | 537-3716022 | Кронштейн заднего фонаря | |
| 537-3716020 | 537-3716020 | Кронштейн заднего фонаря и номерного знака в сборе | |
| 535А-3810072 | 535А-3810072 | Кронштейн крепления манометра ТЭМ-15 | |
| 535А-3714020 | 535А-3714020 | Кронштейн крепления плафона | |
| 535А-3810066-В | 535А-3810066-В | Кронштейн крепления приемников | |
| 537-3730015 | 537-3730015 | Кронштейн крепления розетки | |
| 537А-3716023 | 537А-3716023 | Кронштейн левый | |
| 537А-3716021 | 537А-3716021 | Кронштейн левый в сборе | |
| 501-3716024 | 501-3716024 | Кронштейн номерного знака | |
| 537А-3716022 | 537А-3716022 | Кронштейн правый | |
| 537А-3716020 | 537А-3716020 | Кронштейн правый в сборе | |
| 537-3811052 | 537-3811052 | Кронштейн шунта | |
| 537-3811050-Б | 537-3811050-Б | Кронштейн шунта с предохранителями в сборе | |
| 537-3724232 | 537-3724232 | Крышка люка | |
| 537-3724230 | 537-3724230 | Крышка люка в сборе | |
| 535А-3703376 | 535А-3703376 | Крышка панели | |
| 535А-3703380 | 535А-3703380 | Крышка панели в сборе | |
| 537-3730012 | 537-3730012 | Крышка розетки | |
| 537-3730012 | 537-3730012 | Крышка розетки | |
| СУ3.371.010 | СУ3.371.010 | Лампа А28-1 | |
| СУ3.371.008 | СУ3.371.008 | Лампа А28-21 | |
| СУ3.371.008 | СУ3.371.008 | Лампа А28-21 | |
| СУ3.371.014 | СУ3.371.014 | Лампа А28-3 | |
| 535А-3720162 | 535А-3720162 | Лента изоляционная | |
| 297588-П8 | 297588-П8 | Лента стяжная | |
| 535А-3810035 | 535А-3810035 | Маслопровод | |
| 535А-3810034 | 535А-3810034 | Маслопровод в сборе | |
| 379275-П | 379275-П | Муфта | |
| 51-3723100 | 51-3723100 | Муфта соединительная проводов в сборе | |
| 537-3724234 | 537-3724234 | Накладка | |
| 379046-П8 | 379046-П8 | Ниппель конечный | |
| 535А-3724273 | 535А-3724273 | Обмотка катушки блокировки гидротрансформатора | |
| 535А-3723007 | 535А-3723007 | Панель соединительная с правыми контактами | |
| 537-3724146 | 537-3724146 | Перемычка | |
| 535А-3724158 | 535А-3724158 | Перемычка включателя стартера | |
| 535А-3724168 | 535А-3724168 | Перемычка между включателями | |
| 535А-3724096 | 535А-3724096 | Перемычка между включателями блокировки гидротрансформатора | |
| 535А-3724164 | 535А-3724164 | Перемычка между переключателями | |
| 535А-3724170 | 535А-3724170 | Перемычка между переключателями | |
| 537-3724167 | 537-3724167 | Перемычка между переключателями | |
| 535А-3724102 | 535А-3724102 | Перемычка между предохранителями | |
| 535А-3724156 | 535А-3724156 | Перемычка между предохранителями | |
| 537-3724173 | 537-3724173 | Перемычка между предохранителями | |
| 535А-3724088 | 535А-3724088 | Перемычка между фонарями контрольных ламп | |
| 535А-3720030 | 535А-3720030 | Пластина включателя сигнала «Стоп» | |
| 537-3724249 | 537-3724249 | Пластина левая | |
| 537-3724248 | 537-3724248 | Пластина правая | |
| 500-3724064-В | 500-3724064-В | Плетенка «массы» | |
| 379432-П | 379432-П | Пломба | |
| 535А-3703366 | 535А-3703366 | Подкладка панели | |
| 535А-3724269 | 535А-3724269 | Провод выводной катушки | |
| 537-3724299 | 537-3724299 | Провод между подкапотными лампами ПД2-Б и штепсельной розеткой | |
| 537-3724056 | 537-3724056 | Провод от аккумуляторной батареи к выключателю «массы» | |
| 535А-3724212 | 535А-3724212 | Провод от включателя указателя поворота к РС401 | |
| 535А-3724062 | 535А-3724062 | Провод от выключателя стартера к стартеру | |
| 537-3724060-А | 537-3724060-А | Провод от выключателя стартера к стартеру в сборе | |
| 535А-3724186-Б | 535А-3724186-Б | Провод от датчика термометра на «массу» | |
| 535А-3724314 | 535А-3724314 | Провод от датчиков лебедки на «массу» | |
| 535А-3724387 | 535А-3724387 | Провод от контрольного сопротивления к сопротивлению 65 ом | |
| 535А-3724216 | 535А-3724216 | Провод от контрольного фонаря к РС401 | |
| 535А-3724207 | 535А-3724207 | Провод от контрольного фонаря на «массу» | |
| 535А-3724089 | 535А-3724089 | Провод от контрольной лампы блокировки гидротрансформатора к сопротивлению | |
| 535А-3724384 | 535А-3724384 | Провод от контрольной лампы к контрольной спирали | |
| 535А-3724386 | 535А-3724386 | Провод от панели отопителя к бензонасосу | |
| 537-3724061-А | 537-3724061-А | Провод от первой аккумуляторной батареи к пусковому реле с металлорукавом в сборе | |
| 535А-3724388 | 535А-3724388 | Провод от предохранителя к переключателю | |
| 535А-3724178 | 535А-3724178 | Провод от предохранителя к соединительной муфте | |
| 537-3724405-Б | 537-3724405-Б | Провод от прерывателя РС401 к предохранителю | |
| 535А-3724174 | 535А-3724174 | Провод от фонаря освещения кабины к розетке | |
| 535А-3724382 | 535А-3724382 | Провод от центрального переключателя к контрольной лампе | |
| 535А-3724049 | 535А-3724049 | Провод от штепсельной розетки на «массу» | |
| 535А-3724052 | 535А-3724052 | Провод от штепсельной розетки на «массу» | |
| 535А-3724172 | 535А-3724172 | Провод от шунта к предохранителю | |
| 535А-3724063 | 535А-3724063 | Провод первой аккумуляторной батареи к пусковому реле в сборе | |
| 537-3724298-А2 | 537-3724298-А2 | Провод по капоту к лампам ПД2-Б | |
| 535А-1503034 | 535А-1503034 | Прокладка | |
| 535А-3810026 | 535А-3810026 | Прокладка | |
| 535А-3810028 | 535А-3810028 | Прокладка | |
| 535А-3715042-Б | 535А-3715042-Б | Прокладка изоляционная | |
| 537-3724233 | 537-3724233 | Прокладка крышки | |
| 500-3712018 | 500-3712018 | Прокладка корпуса подфарника | |
| 535А-1804397-А | 535А-1804397-А | Прокладка резиновая | |
| 51-3715021 | 51-3715021 | Прокладка штепсельной розетки | |
| 297580-П8 | 297580-П8 | Пряжка хомута | |
| 537-3724033-Е2 | 537-3724033-Е2 | Пучок проводов | |
| 537-3724008-А | 537-3724008-А | Пучок проводов в сборе с металлорукавом | |
| 535А-3724034-Б | 535А-3724034-Б | Пучок проводов генератора | |
| 535А-3724034-Б | 535А-3724034-Б | Пучок проводов генератора | |
| 537-3724025-А | 537-3724025-А | Пучок проводов генератора в сборе с металлорукавом | |
| 537А-3724032 | 537А-3724032 | Пучок проводов заднего фонаря | |
| 537А-3724108 | 537А-3724108 | Пучок проводов заднего фонаря и указателя поворотов | |
| 537А-3724010 | 537А-3724010 | Пучок проводов основной | |
| 537А-3724008 | 537А-3724008 | Пучок проводов основной с металлорукавом в сборе | |
| 535А-3724376 | 535А-3724376 | Пучок проводов отопителя О-15 | |
| 537-3724162-Е | 537-3724162-Е | Пучок проводов по двигателю | |
| 537-3724159-В | 537-3724159-В | Пучок проводов по двигателю в сборе | |
| 537-3724031-В3 | 537-3724031-В3 | Пучок проводов по лонжерону | |
| 537А-3724031-Б | 537А-3724031-Б | Пучок проводов по лонжерону | |
| 537-3724027-А | 537-3724027-А | Пучок проводов по лонжерону в сборе с металлорукавом | |
| 537-3724055-Б | 537-3724055-Б | Пучок проводов под панелью приборов | |
| 537-3724139-А | 537-3724139-А | Пучок проводов подогревателя в сборе | |
| 537-3724141 | 537-3724141 | Пучок проводов подогревателя в сборе | |
| 537-3724045 | 537-3724045 | Пучок проводов подфарника | |
| 535А-3724010-Г | 535А-3724010-Г | Пучок проводов № 1 | |
| 537-3724029-Б1 | 537-3724029-Б1 | Пучок проводов № 5 в сборе с металлорукавом | |
| 537А-3716032 | 537А-3716032 | Ребро усиливающее | |
| 535А-3724149 | 535А-3724149 | Скоба крепления гибкого рукава | |
| 535А-3720160 | 535А-3720160 | Трубка защитная | |
| ПЖД600-1015160 | ПЖД600-1015160 | Трубка топливная в сборе | |
| 379070-П8 | 379070-П8 | Угольник конечный | |
| 379744-П29 | 379744-П29 | Угольник конечный | |
| УП5-3726021-Б | УП5-3726021-Б | Указатель поворотов | |
| 537-3727010 | 537-3727010 | Фара поворотная в сборе | |
| ФП19-3716000-Б | ФП19-3716000-Б | Фонарь задний светомаскировочный правый | |
| 252003-П2 | 252003-П2 | Шайба | |
| 252004-П2 | 252004-П2 | Шайба | |
| 252004-П8 | 252004-П8 | Шайба | |
| 252037-П2 | 252037-П2 | Шайба | |
| 293225-П8 | 293225-П8 | Шайба | |
| 312650-П29 | 312650-П29 | Шайба косая | |
| 252130-П2 | 252130-П2 | Шайба пружинная | |
| 252132-П | 252132-П | Шайба пружинная | |
| 252133-П2 | 252133-П2 | Шайба | |
| 252133-П2 | 252133-П2 | Шайба | |
| 252133-П2 | 252133-П2 | Шайба | |
| 252134-П2 | 252134-П2 | Шайба | |
| 252134-П2 | 252134-П2 | Шайба | |
| 252134-П2 | 252134-П2 | Шайба | |
| 252134-П2 | 252134-П2 | Шайба | |
| 252135-П2 | 252135-П2 | Шайба | |
| 252135-П2 | 252135-П2 | Шайба | |
| 252136-П2 | 252136-П2 | Шайба | |
| 252136-П2 | 252136-П2 | Шайба | |
| 252152-П2 | 252152-П2 | Шайба пружинная | |
| 535А-3810057 | 535А-3810057 | Шланг | |
| 535А-3703362 | 535А-3703362 | Шпилька | |
| 297575-П8 | 297575-П8 | Шплинт стяжной | |
| 535А-3703375 | 535А-3703375 | Шплинт | |
| 258224-П | 258224-П | Шплинт-проволока | |
| 258224-П | 258224-П | Шплинт-проволока | |
| 258224-П | 258224-П | Шплинт-проволока | |
| 258227-П29 | 258227-П29 | Шплинт-проволока | |
| 258253-П | 258253-П | Шплинт-проволока | |
| 258262-П | 258262-П | Шплинт-проволока | |
| 535А-3810024 | 535А-3810024 | Штуцер | |
| СК-МЭ205-3101000 | СК-МЭ205-3101000 | Электродвигатель вентилятора | |
| 1 | Г-С301-3721000 | Сигнал электрический безрупорный С301 | |
| 2 | ПФ101-3712000-В | Подфарник с лампой А28-32/28-4 | |
| 3 | ФГ111-3711000-Г1 | Фара ФГ111-Г1 в сборе | |
| 4 | ПС2-3723000-А2 | Панель соединительная ПС2-А2 | |
| 5 | СК-П39-3710000 | Переключатель света ножной П39 | |
| 6 | Дистанционный электрический манометр ТЭМ | Дистанционный электрический манометр ТЭМ-15 | |
| 7 | Дистанционный электрический манометр ТЭМ | Дистанционный электрический манометр ТЭМ-15 | |
| 8 | Дистанционный электрический манометр ТЭМ | Дистанционный электрический манометр ТЭМ-15 | |
| 9 | Дистанционный электрический манометр ТЭМ | Дистанционный электрический манометр ТЭМ-15 | |
| 10 | Дистанционный электрический манометр ЭДМ | Дистанционный электрический манометр ЭДМУ-3 | |
| 11 | Дистанционный электрический манометр ЭДМ | Дистанционный электрический манометр ЭДМУ-3 | |
| 12 | М274-2050801 | Электрический дистанционный термометр ТУЭ-48Т | |
| 13 | М274-2050801 | Электрический дистанционный термометр ТУЭ-48Т | |
| 14 | М274-2050800 | Электрический дистанционный термометр ТУЭ-48 | |
| 15 | М274-2050800 | Электрический дистанционный термометр ТУЭ-48 | |
| 16 | М274-2050801 | Электрический дистанционный термометр ТУЭ-48Т | |
| 17 | М274-2050801 | Электрический дистанционный термометр ТУЭ-48Т | |
| 18 | ММ7-3808000 | Сигнализатор температуры охлаждающей жидкости | |
| 19 | ММ7-3808000 | Сигнализатор температуры охлаждающей жидкости | |
| 20 | 535А-3723006-В | Панель соединительная с винтами в сборе | |
| 21 | 537-42-5 | Тахометр ТЭ3-В (входит в комплект двигателя) | |
| 22 | Датчик тахометра ДТ5-М (входит в комплек | Датчик тахометра ДТ5-М (входит в комплект двигателя) | |
| 24 | 538-28-2 | Реле-регулятор РРТ24-М | |
| 25 | ФЮ3.553.003 | Аккумуляторная батарея 6-СТЭН-140М | |
| 27 | КС-31М | Кнопка стартера КС31-М | |
| 28 | П305-3709000 | Переключатель центральный П305 | |
| 29 | СК-П46-3710000-Б2 | Переключатель | |
| 30 | ПП1-29-3713000 | Патрон лампы | |
| 31 | ПК-201-3714010 | Плафон ПК2-Б | |
| 32 | ФП12-3716000-Г | Фонарь освещения кабины | |
| 33 | 6ТБ.266.003 | Розетка штепсельная переносной лампы | |
| 34 | ПД2-3714000-Б | Лампа подкапотная ПД2-Б | |
| 35 | ФП18-3716000-В | Фонарь задний в сборе | |
| 36 | СК-П29В-3710000 | Переключатель света режима фар П29-В | |
| 37 | 535А-3720190 | Сопротивление в сборе | |
| 38 | СК-ВК13-3720000-Б | Включатель сигнала «Стоп» ВК-13 | |
| 39 | 535А-3720150-В | Катушка блокировки гидротрансформатора в сборе | |
| 40 | 230.000-Б | Кнопка включения блокировки гидротрансформатора КУ-1 | |
| 40 | 230.000-Б | Кнопка включения блокировки гидротрансформатора КУ-1 | |
| 41 | РС401-3726000 | Прерыватель указателей поворотов РС401 | |
| 42 | ФГ16-3711000 | Фара ФГ16 | |
| 43 | ПС300-3723100 | Розетка штепсельная ПС300 | |
| 43 | ПС300-3723100 | Розетка штепсельная ПС300 | |
| 44 | ВБ-404 | Выключатель «массы» в сборе ВБ404 (входит в комплект двигателя) | |
| 45 | СК-ВК50-371100 | Кнопка ВК50 | |
| 46 | РС-0400 | Реле стартера РС400 | |
| 47 | МФ3.602 003Г | Переключатель П20-А2 | |
| 49 | МФ4.811.002 | ермобиметаллический предохранитель ПР3 | |
| 50 | МФ4.811.001 | Термобиметаллический предохранитель ПР2-Б | |
| 51 | МФ4.811.003 | Термобиметаллический предохранитель ПР310 | |
| 52 | БТ4.810023 | Держатель предохранителя закрытый | |
| 53 | СП110-000-ГЧ | Электроспидометр СП-110 | |
| 54 | МЭ302-000-ГЧ | Датчик электроспидометра МЭ-302 | |
| 55 | ОПМ.306.018 | Вольтамперметр (входит в комплект двигателя) | |
| 56 | 563-ЧПМ | Счетчик моточасов | |
| 57 | ОПМ.306.ОП-2 | Шунт вольтамперметра | |
| 58 | СК-ММ102-3810500 | Датчик аварийного давления масла | |
| 59 | 535А-3703364 | Клеммы подзарядки аккумуляторных батарей | |
| 60 | ПЖД600-1015410 | Щиток управления подогревателя | |
| 61 | ПЖД600-1015008 | Подогреватель в состоянии поставки | |
| 62 | 537-1308006 | Муфта вентилятора правая с кронштейном в сборе | |
| 63 | 537-1308007 | Муфта вентилятора левая с кронштейном в сборе | |
| 64 | П-68-5-346-00СБ | Маслозакачивающий насос М3Н-2 в сборе | |
| 65 | 535А-8101010-Б | Отопитель в сборе | |
| 66 | 501-8104210 | Вентилятор кабины в сборе | |
| 67 | 015-0010Б | Отопительная установка в сборе (в состоянии постатаки)(будет устанавливаться после поступления с завода-изготовителя) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
