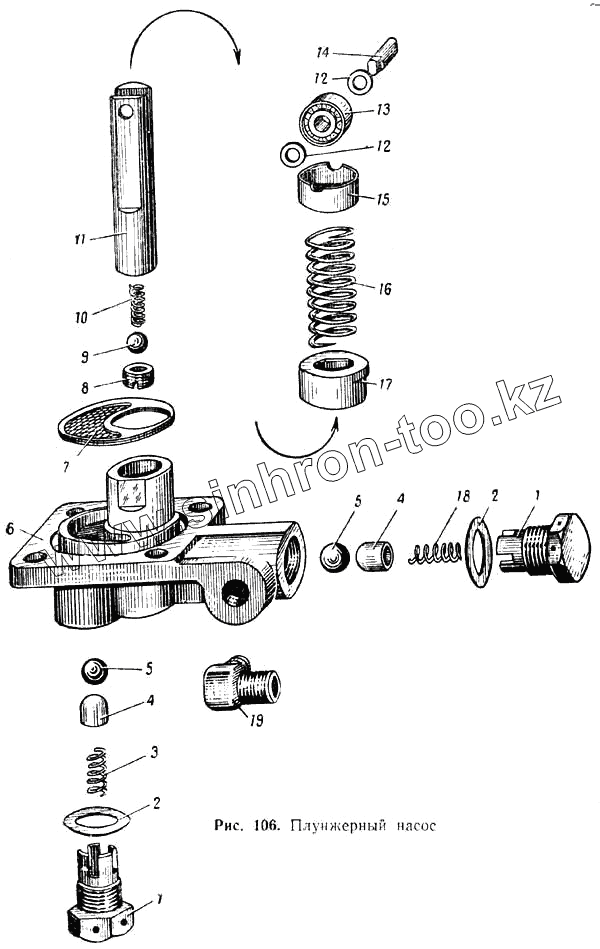

Каталог запасных частей к технике: МАЗ-537. Плунжерный насос
1
1
1
2
2
3
3
3
4
4
5
5
6
7
7
8
9
9
9
10
10
10
11
12
12
13
13
13
14
14
15
15
15
16
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 314802-П | 314802-П | Муфта конусная | |
| 314708-П8 | 314708-П8 | Гайка соединительная | |
| 258286-П | 258286-П | Шплинт-проволока | |
| 258286-П | 258286-П | Шплинт-проволока | |
| 537-2402484 | 537-2402484 | Фиксатор | |
| 537-4202406 | 537-4202406 | Плунжер с подшипником в сборе | |
| 537-2402490 | 537-2402490 | Плунжер с клапаном в сборе | |
| 537-2402438-Б | 537-2402438-Б | Плунжер в сборе | |
| 379404-П8 | 379404-П8 | Переходник ниппеля | |
| 537-2402490 | 537-2402490 | Плунжер с клапаном в сборе | |
| 1 | 537-2402412 | Пробка | |
| 1 | 537-2402412 | Пробка | |
| 1 | 537-24024121 | Пробка | |
| 2 | 537-2402432 | Шайба | |
| 2 | 537-2402432 | Шайба | |
| 3 | 537-2402418 | Пружина | |
| 3 | 537-2402418 | Пружина | |
| 3 | 537-2402418 | Пружина | |
| 4 | 537-2402424 | Стаканчик | |
| 4 | 537-2402424 | Стаканчик | |
| 5 | Шарик 1/2" (12,7) Р | Шарик 1/2" (12,7) Р | |
| 6 | 537-2402402 | Корпус насоса | |
| 7 | 537-2402470 | Сетка в сборе | |
| 7 | 537-2402470 | Сетка в сборе | |
| 8 | 537-2402492 | Седло | |
| 9 | Шарик 3/8 (9,525) Р | Шарик 3/8 (9,525) Р | |
| 9 | Шарик 3/8" (9,525) Р | Шарик 3/8" (9,525) Р | |
| 9 | Шарик 3/8" (9,525) Р | Шарик 3/8" (9,525) Р | |
| 10 | 535А-2001314 | Пружина | |
| 10 | 535А-1512125 | Пружина фиксатора | |
| 10 | 535А-1512125 | Пружина клапана | |
| 11 | 537-2402440-Б | Плунжер | |
| 12 | 375446-П | Шайба | |
| 13 | 27 | Шарикоподшипник | |
| 13 | 27 | Шарикоподшипник | |
| 13 | 27 | Шарикоподшипник | |
| 14 | 537-2402482 | Ось | |
| 14 | 537-2402482 | Ось | |
| 15 | 537-2402486 | Тарелка | |
| 15 | 537-2402486 | Тарелка | |
| 15 | 537-2402486 | Тарелка | |
| 16 | 537-2402442-Б | Пружина | |
| 16 | 537-2402442-Б | Пружина | |
| 17 | 537-4202449 | Фиксатор | |
| 18 | 537-2402416 | Пружина | |
| 18 | 537-2402416 | Пружина | |
| 19 | 379053-П8 | Угольник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
