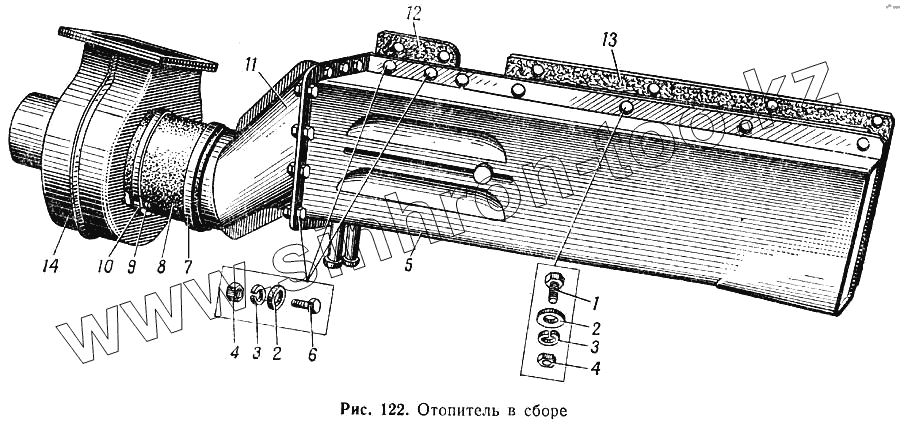

Каталог запасных частей к технике: МАЗ-537. Отопитель в сборе
1
2
2
3
3
4
4
5
6
7
8
9
10
11
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 535А-8101034-Б | 535А-8101034-Б | Труба отопителя подводящая передняя | |
| 535А-8101703 | 535А-8101703 | Патрубок фильтра | |
| 13-8102240 | 13-8102240 | Прокладка диска электродвигателя | |
| 535А-8101114-Б | 535А-8101114-Б | Прокладка кожуха верхняя | |
| 21-8102216 | 21-8102216 | Прокладка основания корпуса вентилятора | |
| 21-8102232 | 21-8102232 | Прокладка электродвигателя вентилятора | |
| 21-8102030-Б | 21-8102030-Б | Ротор обдува ветровых стекол в сборе | |
| 535А-8101704 | 535А-8101704 | Сетка фильтра в сборе | |
| 535А-8101032 | 535А-8101032 | Труба отопителя отводящая передняя | |
| 535А-8101031 | 535А-8101031 | Труба отопителя отводящая передняя в сборе | |
| 535А-8101128 | 535А-8101128 | Труба отопителя отводящая передняя с теплоизоляцией в сборе | |
| 537-8101041 | 537-8101041 | Труба отопителя подводящая задняя | |
| 201416-П8 | 201416-П8 | Болт | |
| 535А-8101033-Б | 535А-8101033-Б | Труба отопителя подводящая передняя в сборе | |
| 535А-8101700 | 535А-8101700 | Фильтр отопителя в сборе | |
| 252037-П2 | 252037-П2 | Шайба | |
| 376035-П8 | 376035-П8 | Шайба | |
| 252133-П2 | 252133-П2 | Шайба | |
| 252134-П2 | 252134-П2 | Шайба | |
| 252134-П2 | 252134-П2 | Шайба | |
| 252134-П8 | 252134-П8 | Шайба пружинная | |
| 252135-П2 | 252135-П2 | Шайба | |
| 252154-П2 | 252154-П2 | Шайба пружинная | |
| СК-МЭ233-3730000-Г | СК-МЭ233-3730000-Г | Электродвигатель отопителя в сборе | |
| 535А-8101020 | 535А-8101020 | Краник запорный отопителя в сборе | |
| 535-3513025 | 535-3513025 | Бобышка воздушного баллона | |
| 201417-П2 | 201417-П2 | Болт | |
| 201418-П8 | 201418-П8 | Болт | |
| 201420-П2 | 201420-П2 | Болт | |
| 201455-П2 | 201455-П2 | Болт | |
| 535А-8102010-Б | 535А-8102010-Б | Вентилятор обдува ветровых стекол переднего окна в сборе | |
| 200-3802045 | 200-3802045 | Втулка | |
| 535А-8101047 | 535А-8101047 | Втулка резиновая | |
| 21-8102218 | 21-8102218 | Втулка основания корпуса вентилятора | |
| 250763-П8 | 250763-П8 | Гайка | |
| 250764-П2 | 250764-П2 | Гайка | |
| 250765-П2 | 250765-П2 | Гайка | |
| 251261-П2 | 251261-П2 | Гайка | |
| 251260-П2 | 251260-П2 | Гайка | |
| 251261-П2 | 251261-П2 | Гайка | |
| 535А-8101027 | 535А-8101027 | Гайка прижимная | |
| 13-8102238 | 13-8102238 | Диск электродвигателя обдува ветровых стекол переднего окна | |
| 379669-П1 | 379669-П1 | Кляммер | |
| 397168-П | 397168-П | Кляммер крепления трубок отопителя | |
| 535А-8101701 | 535А-8101701 | Корпус фильтра с патрубками в сборе | |
| КР2-1305010 | КР2-1305010 | Краник сливной в сборе | |
| 250764-П8 | 250764-П8 | Гайка | |
| 1 | 201420-П2 | Болт | |
| 2 | 252004-П2 | Шайба | |
| 3 | 252134-П2 | Шайба | |
| 4 | 250764-П2 | Гайка | |
| 5 | 535А-8101010-Б | Отопитель в сборе | |
| 6 | 201418-П2 | Болт | |
| 7 | 401830-П8 | Лента стяжная хомутиков | |
| 8 | 535А-8102330 | Шланг вентилятора соединительный | |
| 9 | 297575-П8 | Шплинт стяжной | |
| 10 | 297580-П8 | Пряжка хомута | |
| 11 | 535А-8101370 | Кожух приемный отопителя в сборе | |
| 12 | 535А-8101116-Б | Прокладка кожуха нижняя | |
| 13 | 535А-8101118 | Прокладка кожуха передняя | |
| 14 | 535А-8102014 | Корпус вентилятора в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
