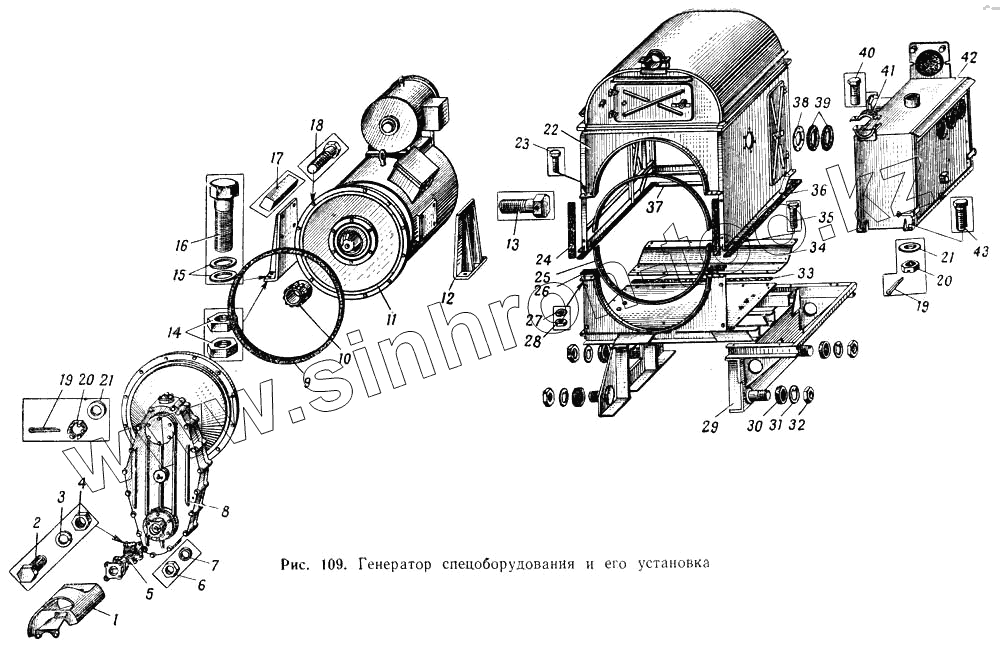

Каталог запасных частей к технике: МАЗ-537. Генератор спецоборудования и его установка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Амперметр переменного тока Э421 | Амперметр переменного тока Э421 | Амперметр переменного тока Э421 | |
| Амперметр постоянного тока М358 | Амперметр постоянного тока М358 | Амперметр постоянного тока М358 | |
| БДК-360014 | БДК-360014 | Блок регулятора напряжения БРН | |
| Блок РПР-32 | Блок РПР-32 | Блок РПР-32 | |
| 201417-П2 | 201417-П2 | Болт | |
| 201418-П2 | 201418-П2 | Болт | |
| 201420-П2 | 201420-П2 | Болт | |
| 201420-П29 | 201420-П29 | Болт М6х20 | |
| 201424-П29 | 201424-П29 | Болт | |
| 201454-П2 | 201454-П2 | Болт | |
| 201497-П2 | 201497-П2 | Болт | |
| 201501-П2 | 201501-П2 | Болт | |
| 537Д-3744019 | 537Д-3744019 | Болт откидной | |
| 537Д-4254020 | 537Д-4254020 | Вал | |
| 220050-П8 | 220050-П8 | Винт | |
| 220051-П2 | 220051-П2 | Винт | |
| 220053-П29 | 220053-П29 | Винт | |
| 220057-П29 | 220057-П29 | Винт | |
| 220077-П2 | 220077-П2 | Винт | |
| 220104-П2 | 220104-П2 | Винт | |
| 220105-П2 | 220105-П2 | Винт | |
| 221507-П8 | 221507-П8 | Винт | |
| 221512-П29 | 221512-П29 | Винт | |
| 221555-П8 | 221555-П8 | Винт | |
| 221590-П2 | 221590-П2 | Винт | |
| 221608-П2 | 221608-П2 | Винт | |
| 220109-П29 | 220109-П29 | Винт | |
| 220105-П2 | 220105-П2 | Винт | |
| 220103-П2 | 220103-П2 | Винт | |
| ОПМ.306000 | ОПМ.306000 | Вольтметр переменного тока Э421 | |
| 200-3802045 | 200-3802045 | Втулка | |
| 535А-3724023 | 535А-3724023 | Втулка гибкого металлорукава | |
| 200-3724015 | 200-3724015 | Втулка резиновая | |
| 250508-П29 | 250508-П29 | Гайка М6 | |
| 250510-П29 | 250510-П29 | Гайка | |
| 250512-П29 | 250512-П29 | Гайка | |
| 250514-П29 | 250514-П29 | Гайка | |
| 250760-П29 | 250760-П29 | Гайка | |
| 250762-П29 | 250762-П29 | Гайка | |
| 250764-П29 | 250764-П29 | Гайка | |
| 250765-П29 | 250765-П29 | Гайка | |
| 537Д-3744696 | 537Д-3744696 | Гайка в сборе | |
| 251106-П2 | 251106-П2 | Гайка | |
| 251260-П2 | 251260-П2 | Гайка | |
| 251261-П2 | 251261-П2 | Гайка | |
| 251261-П29 | 251261-П29 | Гайка | |
| 374036-П2 | 374036-П2 | Гайка неподвижная | |
| 250977-П2 | 250977-П2 | Гайка | |
| 537Д-3744132 | 537Д-3744132 | Гнездо упора в сборе | |
| БТ4.810023 | БТ4.810023 | Держатель предохранителя закрытый | |
| Добавочное устройство вольтметра Р-102 | Добавочное устройство вольтметра Р-102 | Добавочное устройство вольтметра Р-102 | |
| Добавочное устройство к частотомеру ДЭ41 | Добавочное устройство к частотомеру ДЭ41 | Добавочное устройство к частотомеру ДЭ413 | |
| 252539-П8 | 252539-П8 | Заклепка | |
| 254282-П | 254282-П | Заклепка | |
| 537Д-3744570 | 537Д-3744570 | Кабель в сборе | |
| 537Д-3744572 | 537Д-3744572 | Кабель в сборе | |
| 537Д-3744580 | 537Д-3744580 | Кабель в сборе | |
| 537Д-3744652 | 537Д-3744652 | Кабель в сборе | |
| 537Д-3744702 | 537Д-3744702 | Кабель в сборе | |
| 537Д-3744706 | 537Д-3744706 | Кабель в сборе | |
| Кабель КМВ 2х0,75 ТУК МЭП 283-57 L=5800 | Кабель КМВ 2х0,75 ТУК МЭП 283-57 L=5800 | Кабель КМВ 2х0,75 ТУК МЭП 283-57 L=5800 мм | |
| Кабель КМВ 2х0,75 ТУК МЭП 283-57 L=9500 | Кабель КМВ 2х0,75 ТУК МЭП 283-57 L=9500 | Кабель КМВ 2х0,75 ТУК МЭП 283-57 L=9500 мм | |
| Кабель КМВ 5х0,75 ТУК МЭП 283-57 | Кабель КМВ 5х0,75 ТУК МЭП 283-57 | Кабель КМВ 5х0,75 ТУК МЭП 283-57 | |
| Кабель КРПТ 3х4х1х2,5 L=1300 ГОСТ 2660-4 | Кабель КРПТ 3х4х1х2,5 L=1300 ГОСТ 2660-4 | Кабель КРПТ 3х4х1х2,5 L=1300 ГОСТ 2660-44 | |
| Кабель КРПТ 3х70+1х25 ГОСТ 2650-44 L= 10 | Кабель КРПТ 3х70+1х25 ГОСТ 2650-44 L= 10 | Кабель КРПТ 3х70+1х25 ГОСТ 2650-44 L= 1000 мм | |
| 537Д-4254014 | 537Д-4254014 | Кардан в сборе | |
| 315407-П1 | 315407-П1 | Кляммер | |
| 315410-П1 | 315410-П1 | Кляммер | |
| 379164-П | 379164-П | Кляммер | |
| 379168-П | 379168-П | Кляммер | |
| 379173-П | 379173-П | Кляммер | |
| 379202-П1 | 379202-П1 | Кляммер | |
| 230.000-Б | 230.000-Б | Кнопка включения блокировки гидротрансформатора КУ-1 | |
| 537Д-3744137 | 537Д-3744137 | Козырек | |
| 537Д-3744068 | 537Д-3744068 | Кронштейн | |
| 537Д-3744610 | 537Д-3744610 | Кронштейн | |
| 537Д-3744642 | 537Д-3744642 | Кронштейн (сварка) | |
| 537Д-3744040 | 537Д-3744040 | Кронштейн БРН в сборе | |
| 537Д-3744066 | 537Д-3744066 | Кронштейн в сборе | |
| 537Д-3744072 | 537Д-3744072 | Кронштейн в сборе | |
| 537Д-3744089 | 537Д-3744089 | Кронштейн в сборе | |
| 537Д-3744140 | 537Д-3744140 | Кронштейн в сборе | |
| 537Д-3744230 | 537Д-3744230 | Кронштейн в сборе | |
| 537Д-3744240 | 537Д-3744240 | Кронштейн в сборе | |
| 537Д-3744330 | 537Д-3744330 | Кронштейн в сборе | |
| 537Д-3744034 | 537Д-3744034 | Кронштейн кнопки возбуждения в сборе | |
| 537Д-4254034 | 537Д-4254034 | Кронштейн кожуха | |
| 537Д-3744595 | 537Д-3744595 | Кронштейн крепления стакана в сборе | |
| 537Д-3744044 | 537Д-3744044 | Кронштейн переключателя в сборе | |
| 537Д-3744048 | 537Д-3744048 | Кронштейн реостата в сборе | |
| 537Д-3744054 | 537Д-3744054 | Кронштейн рубильника в сборе | |
| 537Д-3744083 | 537Д-3744083 | Кронштейн соединительной колодки в сборе | |
| 537Д-3744060 | 537Д-3744060 | Кронштейн соединительной панели в сборе | |
| 537Д-3744640 | 537Д-3744640 | Кронштейн частотомера в сборе | |
| 537-3919475 | 537-3919475 | Крышка в сборе | |
| 537Д-3744050 | 537Д-3744050 | Крышка в сборе | |
| 537-3801050 | 537-3801050 | Крышка щитка приборов | |
| 537-3801049 | 537-3801049 | Крышка щитка приборов в сборе | |
| 535А-3801048 | 535А-3801048 | Крышка щитка приборов гидротрансмиссии и коробки передач | |
| 537-3801048 | 537-3801048 | Крышка щитка приборов гидротрансмиссии и коробки передач | |
| 535А-3801047 | 535А-3801047 | Крышка щитка приборов гидротрансмиссии и коробки передач в сборе | |
| 537-3801047 | 537-3801047 | Крышка щитка приборов гидротрансмиссии и коробки передач в сборе | |
| 537-3801046 | 537-3801046 | Крышка щитка приборов двигателя | |
| 537А-3801046 | 537А-3801046 | Крышка щитка приборов двигателя | |
| 537-3801045-А | 537-3801045-А | Крышка щитка приборов двигателя в сборе | |
| 537А-3801045 | 537А-3801045 | Крышка щитка приборов двигателя в сборе | |
| 537Д-3744016 | 537Д-3744016 | Крышка ящика в сборе | |
| СХО-337001 МРТП | СХО-337001 МРТП | Лампа СМ-15 | |
| 401830-П8 | 401830-П8 | Лента стяжная хомутиков | |
| 537Д-9219277 | 537Д-9219277 | Лирка | |
| 537Д-3744680 | 537Д-3744680 | Металлорукав в сборе | |
| 537Д-2201090 | 537Д-2201090 | Муфта защитная карданного вала | |
| Набор зажимов БЭ-34х24 | Набор зажимов БЭ-34х24 | Набор зажимов БЭ-34х24 | |
| 535А-3801024 | 535А-3801024 | Основание щитка блокировки гидротрансформатора | |
| 537-3801024 | 537-3801024 | Основание щитка блокировки гидротрансформатора | |
| 535А-3801023 | 535А-3801023 | Основание щитка блокировки гидротрансформатора в сборе | |
| 537-3801023 | 537-3801023 | Основание щитка блокировки гидротрансформатора в сборе | |
| 537-3801013 | 537-3801013 | Основание щитка приборов | |
| 537-3801012 | 537-3801012 | Основание щитка приборов в сборе | |
| 535А-3801019 | 535А-3801019 | Основание щитка приборов гидротрансмиссии и коробки передач | |
| 535А-3801015-В | 535А-3801015-В | Основание щитка приборов гидротрансмиссии и коробки передач в сборе | |
| 535А-3801018 | 535А-3801018 | Основание щитка приборов двигателя | |
| 535А-3801014 | 535А-3801014 | Основание щитка приборов двигателя в сборе | |
| 537Д-9219567 | 537Д-9219567 | Ось | |
| 260058-П18 | 260058-П18 | Палец вилки | |
| Переключатель 2ПП-45 | Переключатель 2ПП-45 | Переключатель 2ПП-45 | |
| Переключатель ПП3-10/Н2 | Переключатель ПП3-10/Н2 | Переключатель ПП3-10/Н2 | |
| 537Д-3744551 | 537Д-3744551 | Перемычка на переключатель ПРВ | |
| 537Д-3744116 | 537Д-3744116 | Петля в сборе | |
| ПЦ-30-5 | ПЦ-30-5 | Плавкая вставка 5а | |
| Плетенка по 10х16=11600 мм | Плетенка по 10х16=11600 мм | Плетенка по 10х16=11600 мм | |
| 537Д-3744147 | 537Д-3744147 | Плита | |
| 379432-П | 379432-П | Пломба | |
| Предохранитель ПЦ30-5 | Предохранитель ПЦ30-5 | Предохранитель ПЦ30-5 | |
| Провод БПВЛЭ 0,5 мм2 ВТУ МЭП 673-47 L= 1 | Провод БПВЛЭ 0,5 мм2 ВТУ МЭП 673-47 L= 1 | Провод БПВЛЭ 0,5 мм2 ВТУ МЭП 673-47 L= 11700 мм | |
| 537Д-3744550 | 537Д-3744550 | Провод на переключателе ППР | |
| 537Д-3744503 | 537Д-3744503 | Провод от амперметра к трансформатору | |
| 537Д-3744504 | 537Д-3744504 | Провод от амперметра к трансформатору | |
| 537Д-3744502 | 537Д-3744502 | Провод от амперметра к шунту | |
| 537Д-3744510 | 537Д-3744510 | Провод от амперметра к шунту | |
| 537Д-3744518 | 537Д-3744518 | Провод от БРН к зажиму | |
| 537Д-3744522 | 537Д-3744522 | Провод от БРН к зажиму | |
| 537Д-3744525 | 537Д-3744525 | Провод от БРН к зажиму | |
| 537Д-3744526 | 537Д-3744526 | Провод от БРН к зажиму | |
| 537Д-3744540 | 537Д-3744540 | Провод от БРН к кнопке | |
| 537Д-3744542 | 537Д-3744542 | Провод от БРН к кнопке | |
| 537Д-3744523 | 537Д-3744523 | Провод от БРН к переключателю | |
| 537Д-3744532 | 537Д-3744532 | Провод от БРН к переключателю | |
| 537Д-3744534 | 537Д-3744534 | Провод от БРН к переключателю | |
| 537Д-3744539 | 537Д-3744539 | Провод от БРН к переключателю | |
| 537Д-3744535 | 537Д-3744535 | Провод от БРН к реле тока | |
| 537Д-3744516 | 537Д-3744516 | Провод от вольтметра к зажиму | |
| 537Д-3744505 | 537Д-3744505 | Провод от вольтметра к сопротивлению | |
| 537Д-3744517 | 537Д-3744517 | Провод от добавочного устройства к зажиму | |
| 537Д-3744524 | 537Д-3744524 | Провод от добавочного устройства к реле | |
| 537Д-3744553 | 537Д-3744553 | Провод от ДУ на соединительную панель | |
| 537Д-3744511 | 537Д-3744511 | Провод от зажима к рубильнику | |
| 537Д-3744512 | 537Д-3744512 | Провод от зажима к рубильнику | |
| 537Д-3744541 | 537Д-3744541 | Провод от переключателя к переключателю | |
| 537Д-3744533 | 537Д-3744533 | Провод от переключателя к реле | |
| 537Д-3744530 | 537Д-3744530 | Провод от переключателя к реостату | |
| 537Д-3744531 | 537Д-3744531 | Провод от переключателя к реостату | |
| 537Д-3744544 | 537Д-3744544 | Провод от переключателя к розетке 47К | |
| 537Д-3744545 | 537Д-3744545 | Провод от переключателя на «массу» | |
| 537Д-3744543 | 537Д-3744543 | Провод от предохранителя к кнопке | |
| 537Д-3744501 | 537Д-3744501 | Провод от реле тока на «массу» | |
| 537Д-3744519 | 537Д-3744519 | Провод от сопротивления к зажиму | |
| 537Д-3744500 | 537Д-3744500 | Провод от трансформатора к рубильнику | |
| 537Д-3744509 | 537Д-3744509 | Провод от шунта к БРН | |
| 537Д-3744529 | 537Д-3744529 | Провод от шунта к зажиму | |
| 537Д-3744515 | 537Д-3744515 | Провод шунта к зажиму | |
| 537Д-3744058 | 537Д-3744058 | Прокладка | |
| 537Д-3744094 | 537Д-3744094 | Прокладка | |
| 537Д-3744227 | 537Д-3744227 | Прокладка | |
| 537Д-3744236 | 537Д-3744236 | Прокладка | |
| 537Д-3744598 | 537Д-3744598 | Прокладка | |
| 537Д-3744598 | 537Д-3744598 | Прокладка | |
| 537Д-4254047 | 537Д-4254047 | Прокладка | |
| 537Д-3744587 | 537Д-3744587 | Прокладка уплотнительная | |
| 297580-П8 | 297580-П8 | Пряжка хомута | |
| Реостат ползунковый РСП-3 | Реостат ползунковый РСП-3 | Реостат ползунковый РСП-3 | |
| 6ТБ.266.003 | 6ТБ.266.003 | Розетка штепсельная переносной лампы | |
| 537Д-3744656 | 537Д-3744656 | Розетка в сборе | |
| Рукав Р3-ЦХ-60 L=3 м | Рукав Р3-ЦХ-60 L=3 м | Рукав Р3-ЦХ-60 L=3 м | |
| 537Д-3744606 | 537Д-3744606 | Светильник в сборе | |
| 537Д-3744607 | 537Д-3744607 | Светильник в сборе | |
| 535А-3801058 | 535А-3801058 | Светофильтр | |
| 537Д-3744077 | 537Д-3744077 | Соединительная колодка в сборе | |
| 537Д-3744590 | 537Д-3744590 | Стакан в сборе | |
| 537Д-3744057 | 537Д-3744057 | Стекло | |
| 537Д-3744237 | 537Д-3744237 | Табличка | |
| 537Д-3744238 | 537Д-3744238 | Табличка | |
| 537Д-3744635 | 537Д-3744635 | Табличка | |
| 537Д-3744675 | 537Д-3744675 | Табличка | |
| РЭ571-Т | РЭ571-Т | Токовое реле переменного тока РЭ-571Т | |
| 1РФ-760128 | 1РФ-760128 | Трансформатор тока ТК40 30015 | |
| 379435-П8 | 379435-П8 | Тройник | |
| 537Д-3744220 | 537Д-3744220 | Труба в сборе | |
| 537Д-3744051 | 537Д-3744051 | Уплотнение | |
| 537Д-3744123 | 537Д-3744123 | Уплотнение | |
| 537Д-3744603 | 537Д-3744603 | Уплотнение | |
| 537Д-3744101 | 537Д-3744101 | Уплотнение стекла внутреннее ПР-12 ЗИЛ СК-913 | |
| 537Д-3744100 | 537Д-3744100 | Уплотнение стекла наружное ПР-12 ЗИЛ СК-912 | |
| 537Д-4253027 | 537Д-4253027 | Упор | |
| 537Д-3744126 | 537Д-3744126 | Упор в сборе | |
| 537Д-3744682 | 537Д-3744682 | Фланец в сборе | |
| 537Д-9219273 | 537Д-9219273 | Хомут в сборе | |
| 537Д-3744600 | 537Д-3744600 | Цепочка с концевыми звеньями в сборе | |
| Частотомер ДЭ 4/3 | Частотомер ДЭ 4/3 | Частотомер ДЭ 4/3 | |
| 537Д-3744586 | 537Д-3744586 | Чехол | |
| 252001-П29 | 252001-П29 | Шайба | |
| 252002-П2 | 252002-П2 | Шайба | |
| 252005-П2 | 252005-П2 | Шайба | |
| 252007-П2 | 252007-П2 | Шайба штампованная | |
| 375825-П29 | 375825-П29 | Шайба косая | |
| 252130-П2 | 252130-П2 | Шайба пружинная | |
| 252132-П2 | 252132-П2 | Шайба пружинная | |
| 252133-П2 | 252133-П2 | Шайба | |
| 252134-П2 | 252134-П2 | Шайба | |
| 252134-П2 | 252134-П2 | Шайба | |
| 252135-П2 | 252135-П2 | Шайба | |
| 258285-П29 | 258285-П29 | Шплинт | |
| 258038-П | 258038-П | Шплинт разводной | |
| 258041-П | 258041-П | Шплинт разводной | |
| 297575-П | 297575-П | Шплинт стяжной | |
| 258250-П | 258250-П | Шплинт-проволока | |
| 258286-П | 258286-П | Шплинт-проволока | |
| ШР20П5ЭГ10 | ШР20П5ЭГ10 | Штепсельный разъем | |
| ШР20ПК4НГ8 | ШР20ПК4НГ8 | Штепсельный разъем | |
| ШРГ20ПК4НШ8 | ШРГ20ПК4НШ8 | Штепсельный разъем | |
| 537Д-3744611 | 537Д-3744611 | Штуцер в сборе | |
| М-358 | М-358 | Шунт амперметра 75РП | |
| 537Д-3744014 | 537Д-3744014 | Ящик в сборе | |
| 537Д-3744012 | 537Д-3744012 | Ящик с крышкой в сборе | |
| 1 | 537Д-4254030 | Кожух защитный карданного вала в сборе | |
| 2 | 371724-П2 | Болт | |
| 3 | 252137-П2 | Шайба пружинная | |
| 4 | 250615-П2 | Гайка | |
| 5 | 537Д-4254010 | Вал карданный в сборе | |
| 6 | 250612-П2 | Гайка | |
| 7 | 252136-П2 | Шайба | |
| 8 | 1502 | Редуктор в сборе | |
| 9 | 537Д-4254418 | Прокладка | |
| 10 | 537Д-4253017 | Муфта | |
| 11 | ОБН.300.549 | Генератор ПС-93-4 с возбудителем | |
| 12 | 537Д-4253020 | Кронштейн в сборе | |
| 13 | 206947-П8 | Болт | |
| 14 | 250564-П8 | Гайка | |
| 15 | 537Д-4253037 | Прокладка регулировочная (к-во - по потребности) | |
| 16 | 202225-П8 | Болт | |
| 17 | 537Д-4253018 | Шпонка | |
| 18 | 205465-П8 | Болт | |
| 19 | 258041-П29 | Шплинт | |
| 19 | 258041-П29 | Шплинт | |
| 20 | 250977-П2 | Гайка | |
| 20 | 250977-П29 | Гайка | |
| 21 | 252007-П29 | Шайба | |
| 22 | 537Д-9219010 | Камера генератора в сборе | |
| 23 | 201420-П29 | Болт М6х20 | |
| 24 | 537Д-9219204 | Прокладка | |
| 25 | 537Д-9219206 | Прокладка | |
| 26 | 537Д-9219203 | Прокладка | |
| 27 | 252134-П2 | Шайба | |
| 28 | 250508-П2 | Гайка | |
| 29 | 537Д-9219510 | Площадка в сборе | |
| 30 | 537Г-4500234 | Кольцо амортизирующее | |
| 31 | 537Д-9219568 | Шайба | |
| 32 | 537Д-9219569 | Гайка | |
| 33 | 537Д-9219205 | Прокладка | |
| 34 | 537Д-2919559 | Лист | |
| 35 | 201422-П29 | Болт | |
| 36 | 537Д-9219202 | Прокладка | |
| 37 | 537Д-9219201 | Прокладка | |
| 38 | 537Д-9219086 | Фланец | |
| 39 | 537Д-3744226 | Прокладка | |
| 40 | 201459-П29 | Болт | |
| 41 | 537Д-9219273 | Хомут в сборе | |
| 42 | 537Д-3744010 | Электрошкаф в сборе | |
| 43 | 205454-П29 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
